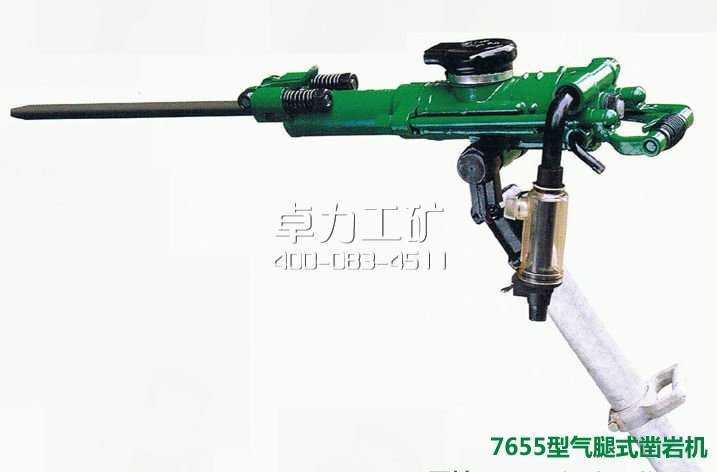

7655气腿式凿岩机说明书

7655气腿式凿岩机|7655凿岩机参数


发布时间:2014-11-03 01:09:50人气:524
7655型气腿式凿岩机是现代凿岩东西之一,它采用了气水联动,气腿疾速退回,气压调理等组织操控手柄集中于柄体,操作便利,配带的消音设备能随意改变方向,下降噪音,布局简略,便于修理,合适矿山挖掘、遂道凿岩作业。

7655凿岩机用途
7655气腿式凿岩机是一种高效率的凿岩机械。 本机运用范围较广,最适用在中硬或坚固(f=8~18)岩石上钻凿水平或歪斜水平或歪斜方向的炮孔,钻孔深度可达5米。7655凿岩机广泛用于岩巷掘进及各种凿岩作业中钻凿爆破孔,是矿山、铁路、交通、水利建设等石方工程中的重要机具。

配套气腿:
7655气腿式凿岩机既可以依据巷道断面巨细与FT160A型短气腿或FT160B型长气腿配套运用,也可装在钻车或钻架上作业,为确保杰出的光滑,本机配有FY200A型注油器。

布局特色:
本机配气方式选用碗状配气阀,布局合理,发动灵敏。并具有重量轻、凿岩速度快、耗气量低、振荡小,操作便利、故障率低、零件寿命长、经济效益好等长处。

7655凿岩机优点
此7655凿岩机震动小,凿进速度快,使用安全,操作灵活,是我公司生产的7655凿岩机显著特点。是煤矿工作者通过多年实际经验后,比较热爱的凿岩设备!

结构特点
 7655凿岩机配气形式采用碗状配气阀,结构合理,启动灵活。并具有重量轻、凿岩速度快、耗气量低、振动小,操作方便、故障率低、零件寿命长、经济效益好等优点。

7655气腿式凿岩机技术参数表:
项目 参数
主机重量
24 kg
全长
628MM
使用气压 0.63 MPa
气缸直径 76 mm
活塞结构行程 60 mm
凿岩冲击频率 ≥36 Hz
冲击能 ≥65 J
凿岩耗气量 ≤80 L/s
空转转速 ≥300 r/mim
嗓声 ≤112 dB(A)
使用气压 0.2-0.3 MPa
输气胶管内径 25 mm
输水教管内径 13 mm
钻孔直径 3442 mm
最大钻孔深度 5 m
钎尾规格 B22×108 mm
FY200A型注油器
重量 1.2 kg
贮油量 0.2 L
气腿 FT160A    FT160B
重量 17公斤        16公斤
气腿长度
最大 3006毫米    2526毫米
最小 1668毫米    1428毫米
推进长度 1338毫米    1098毫米
最大轴推力 2000牛顿    2000牛顿

·7655凿岩机配套设备
配套FY200A型注油器
重量 1.2 kg
贮油量 0.2 L
气腿 FT160A型 FT160B型
重量 17 16 kg
气腿长度:最大 3006 2526 毫米
最小 1668 1428 毫米
推进长度 1338 1098 毫米
最大轴推力 2000 2000 N
公司供应各种规格凿岩机,详情请咨询!

7655气腿式凿岩机操作规程
  1、新使用前必须拆卸清洗,重新安装时应加注润滑油,并在低压下(3kg/cm )转10分钟,检查运转是否正常。
  2、使用前,应吹净供气管内和接头处的脏物,以免脏物进入机内。同时检查各部位螺丝、操作手柄是否紧固、灵活,避免机件松脱伤人,保证机器正常运转。
  3、开机前注油器内要装满润滑油,并调好油阀。打眼中,应每隔一小时向注油器内注油一次,不准无油作业。
  4、机器开动时以小开动,在气腿顶力逐步增大的同时,逐渐开全车。不准在气腿压力最大时开全车,更不准长时间开全车空运转,以开车拨针为宜。
  5、钻孔后应先拆掉水管进行轻运转,吹净机器内存的水滴,以防钻内部件锈蚀。
  6、供气管内的气压应保持5-6kg/cm 。
  7、严禁干打眼,不准掉水针作业。
  8、在打眼过程中,应注意以下要点:
  (1)一条线。钎子、风钻、气架必须保持在一条线上。
  (2)中心转。在打眼中,必须保持钎子在炮眼中心位置旋转,掌握好进气量。
  (3)靠边站。人要站在风钻的后侧方,以便断针时迅速抱住钻机,避免伤人。
  (4)给水适量。根据岩石软硬度调整水量,以流出稀浆为宜。
  9、遵守交接班制度,爱护设备,钻孔完后应将钻机及其他设备移到安全地点,防止损坏设备。 卓力凿岩机型号完全,量大优惠,凿岩机热销全国20多个省市及区域,受到客户的共同认可与好评;真挚欢迎新老朋友来电咨询服务热线:18953724511!
