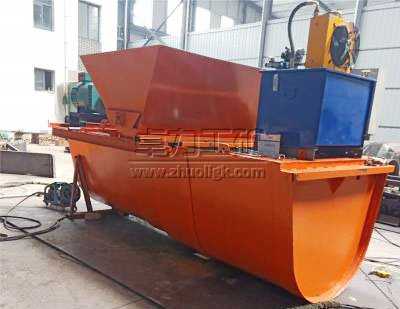

渠道衬砌机说明书

渠道衬砌机|渠道衬砌机价格|渠道衬砌机厂家


发布时间:2020-06-16 09:20:14人气:681
渠道衬砌机   混凝土衬砌机  渠道混凝土衬砌机  渠道边坡砼衬砌机  u型渠道衬砌机 u型混凝土渠道衬砌机  梯形渠道衬砌机  大型渠道衬砌机  13280082001.

渠道衬砌机是一种实用型渠道砼衬砌设备,该设备 适用于水利工程中大型渠道、水库坝坡等衬砌工作, 可一次性完成混凝土的布料、混凝土内部密实、表面 提浆、平整等工作。

渠道衬砌机多种功能
渠道衬砌机由操作台控制所有部分的运行,具有混凝土布料、摊铺、振捣、碾实、扎光、沿轨道自行等多种功能。

渠道衬砌机适用范围
渠道衬砌机适用坡比为1:2.5、1:3,适用坡面长度10~30m,摊铺厚度10~30cm。
机架长度可根据衬砌坡面长度调整选用,机架高度采用电动调节,更换机架铰接处的联结螺栓可以调整坡比,适用于大面积衬砌作业。
该设备可完成混凝土衬砌前的砂垫层或砂浆垫层的铺设。并能做到布料、密实、表面平整等一气合成。该设备的作业速度为每分钟1.5米至10.5米无极变速可随需调整,瞬间变速
该设备适用于水利工程中大型渠道、水库坝坡等衬砌工作,可一次性完成混凝土的布料、混凝土内部密实、表面提浆、平整等工作。
自动摊辅、平整、振捣、密实和表面提浆及表面平整作业于一台设备上,质量高、效率高、节省时间、节省原料、节省人力,解决了平面或斜面大面积铺装混凝土,并且保证混凝土完整性和不平度的问题,为大 规模河道坡面衬砌提供了一种得力设备。
振捣系统是衬砌机自身安装的1.5kW平板振捣器,可沿机架上的轨道行走,对混凝土料进行振捣。
混凝土压光采用电动抹面压光机,在振捣工序之后,辅以人工进行抹面压光。

渠道衬砌机由主机架、操作台、铺料小车、振动碾压小车、平料螺旋、皮带机等部分组成
渠道衬砌机四大结构特点
·布料车行走由三相异步电动机驱动,并由变频器控制速度,可实现摊料快慢适当,一次性摊铺均匀,被摊辅 混凝土内部达到充分密实
·无须返复补料、找平。大大提高施工速度和平整度的控制。
·平板振捣器与国外先进的超高频内振动技术并用。提浆与整平采用振动整平,可实现整平无接痕,一次性提浆整平到位。
·第一:采用螺旋机上料,实现了混凝土摊铺用料的定量供给。
  第二:可将混凝土在入仓前二次拌合,是增加 混凝土合一性的又一实现。
  第三:由于采用螺旋全封闭式上料,在砂垫层或砂浆垫层包括混凝土摊铺所被输 送的物料在输送过程不会散落,保证了材料因散落的浪费和施工现场的清洁,对文明施工和环保施工及施工 环保均有贡献。

渠道衬砌机八大产品特点
01提料、送料全程采用螺旋输送器,效率高,不漏料,不跑浆,很好保持混凝土最初配合比,而且工作 效率极高。
02螺旋输送器的螺旋叶采用锰合金材料,耐磨,寿命长
03高频插入式振捣技术,提浆效果好
04自动调平升降系统,电动丝杠升降,方便快捷,质量稳定可靠
05机器行走电机软启动,桁架行走平稳
06使用好的电气件,保证机器的使用性能
07桁架连接,模块化设计,便于增减长度,更改坡比,提高机器对渠道变化适应性; 找平系统采用电位传 感,设定上下动作范围,可灵活调整行走架高度,来保证机器坡比准确
08螺旋输送器,长度可随桁架长度也可用标准节组合

渠道衬砌机技术参数
项目       允许偏差值(厘米)
渠底高程     ±2-3
渠道中心线   ±2-3
渠底宽度     ±3-5
渠槽上口宽度 ±4-8
渠底及内边坡平整度±2-3
注:大、中型渠道应符合大值要求,小型渠道应符合小值要求。

渠道衬砌机施工流程
渠道混凝土衬砌主要工序包括渠道开挖、坡面成型、保温板铺设、复合土工膜铺设、混凝土衬砌、混凝土养护、伸缩缝施工
齿墙施工
机械、人工修整坡
管、线铺设处理
复合土工膜铺设
保温板铺设
衬砌混凝土施工
养护
切缝
养护

渠道衬砌机项目配备人员
每套衬砌设备项目部配备测量员一名、现场施工管理员两名、技术员一名、电工一名,施工队配备现场管理人员三人、技术人员四人、机械操作人员三人、其他施工人员25人,共计40人,具体人员根据实际情况进行增减和确定。

渠道衬砌机


卓力工矿是国内知名渠道衬砌机生产厂家,有丰富的经验为客户提供高品质的渠道衬砌机及完善的售后服务,如果您想了解最新渠道衬砌机价格或者更详细信息,欢迎拨打服务热线:13280082001 18605374511.或者联系在线客服: 点击这里、立刻咨询;我们携程为您服务!

常见问题:渠道衬砌机发货时间? 渠道衬砌机售后保障? 渠道衬砌机订货需要提供什么信息?
