22MJ采煤机配件一说明书

卓力工矿专业生产制造各种图号22MJ采煤机配件：

图号	名称	材质	重量	备注
22MJ0306-11B	滚筒联接套	ZG40Cr	309
22MJ0306-2	行星轮	18Cr2Ni4WA	26.9
22MJ0306-19	调整垫	酸洗薄钢板	0.01
22MJ0306-18	堵	Q235	0.1
22MJ0306-17A	套	40Cr	1.2
22MJ0306-17	套	40Cr	1.2
22MJ0306-16A	距离垫	聚四氟乙烯	0.28
22MJ0306-15	销子45*90	40Cr	0.3295
22MJ0307-5	垫	H62	0.03
22MJ0306-11C	滚筒联接套	ZG35CrMnSi	309
22MJ0306-4	齿圈	42CrMo	315
22MJ0306-11	滚筒联接套		309
22MJ0306-10B	端盖		67.2
22MJ0306-10	端盖		67.2
22MJ0306-1	轴	42CrMo	10.24
22MJ0306	二级减速器		2041.4
22MJ0305-9	距离套		0.055
22MJ0305-8	压盖	40Cr	3.75
22MJ0305-7	压环	40Cr	0.13
22MJ0306-14	螺栓	40Cr	1.48

22MJ0306-9	距离套		0.68
22MJ-1	长丝杠Ⅰ	35CrMnSi	92
22MJ0307-3	盖板		1.05
22MJ0307-2	压盖		58.7
22MJ0307-1	水封装置外壳		10.92
22MJ030701-2	管座		5.68
22MJ030701-1	送水管		5.8
22MJ030701	送水管组件		11.48
22MJ0307	内喷雾装置		89.5
22MJ0306-20	距离垫	酸洗薄钢板	0.01
22MJ0306B	第二级行星减速器		2041
22MJ0306-3	大太阳轮	18Cr2Ni4WA	60
22MJ0306-8	垫	聚四氟乙烯	0.14
22MJ0306-7A	垫	聚四氟乙烯	0.26
22MJ0306-7	垫	聚四氟乙烯	0.26
22MJ0306-6A	轴承座	ZG40Cr	311
22MJ0306-6	轴承座		311
22MJ0306-5A	行星架	ZG40Cr	515
22MJ0306-5	行星架		515
22MJ0305-4	内齿圈	42CrMo	98.5

22MJ0306C	第二级行星减速器		2041.4
22MJ0302-3	联接齿轮		54.46
22MJ0305-6	轴承座	40Cr	83.5
22MJ0303-2	齿轮	18CrMnNiMo	69.94
22MJ0303-1	齿轮	18CrMnNiMo	77.32
22MJ0303	二轴		167.92
22MJ0302-8	垫		0.05
22MJ0302-7	端盖		18.1
22MJ0302-6	套		1.14
22MJ0302-5	距离套		4.8
22MJ0303-4	齿轮	18CrMnNiMo	55.35
22MJ0302-4	堵		1.38
22MJ0303-5	轴	42CrMo	31.55
22MJ0302-2	联接齿轮	18Cr2Ni4Wa	49.23
22MJ0302-1	联接齿轮		44.4
22MJ0302	轴		168
22MJ0301-5	堵	Q235	0.04
22MJ0301-4	堵	Q235	0.03
22MJ0301	截割部壳体		4000.8
22MJ03	截割部		13260

22MJ02-3	变通		0.4
22MJ0302-4A	堵
22MJ0304A-1	轴	42CrMo	25.9
22MJ0307-6	螺栓M30*2	35CrMnSi
22MJ0305-3A	太阳轮	18Cr2Ni4WA	22.8
22MJ0305-3	太阳轮	18Cr2Ni4Wa	22.8
22MJ0305-2	行星轮	18Cr2Ni4Wa	22.1
22MJ0305-11	销轴		0.4
22MJ0305-10	垫	酸洗薄钢板	0.01
22MJ0305-1	轴	42CrMo	4.26
22MJ0305	一级减速器		476.4
22MJ0303-3	齿轮	18CrMnNiMo	62.96
22MJ0304A-2	惰轮	18Cr2Ni4WA	38.1
22MJ0305-5	行星架	ZG35CrMnSi	118
22MJ0304A	惰轮轴		64.26
22MJ0304-3	挡圈		0.21
22MJ0304-2	惰轮	18Cr2Ni4Wa	38.1
22MJ0304-1	轴		25.9
22MJ0304	惰轮轴		99.96
22MJ0303-8	端盖		10.9

22MJ0303-7	压盖		5.13
22MJ0303-6	挡环		0.2
22MJ0304A-3	环		0.1
22MJ0321-1	铰接螺栓		0.24
22MJ03-23	护罩		25.9
22MJ03-22	调整垫	酸洗薄钢板	0.14
22MJ0321-8	接头体		0.59
22MJ0321-7	接头体		0.59
22MJ0321-6	铰接螺栓		0.18
22MJ0321-5	接头体		0.25
22MJ0321-4	铰接螺栓		0.19
22MJ0307-4	泄露环		0.045
22MJ0321-2	接头座		0.38
22MJ03-26	护罩		42
22MJ03-21	压板	Q235	0.34
22MJ0321	管路系统图		5.11
22MJ03-20	压板		1.56
22MJ0320	护罩		20.02
22MJ03-2	大端盖		124.2
22MJ03-19A	挡环		0.82

22MJ0319-3	胶垫		0.004
22MJ0319-2	盖板		0.08
22MJ0321-3	接头体		0.3
22MJ03-35	压盖		6.2
22MJ03-8	衬套	20CrMnTi	3.22
22MJ03-7A	销轴Ⅰ	30CrMnTi	39.75
22MJ03-7	销轴Ⅰ	30CrMnTi	39.75
22MJ03-6A	锁紧帽	35CrMnSiA	9.85
22MJ03-6	锁紧帽	35CrMnSiA	9.85
22MJ03-5	右联接活节		1301
22MJ03-42	垫	酸洗薄板	0.1
22MJ03-41	盖		6.2
22MJ03-24	衬套Ⅰ	20CrMnTi	1.9
22MJ0335-1	接头体		0.38
22MJ03-25	衬套Ⅱ	20CrMnTi	2.68
22MJ03-34	螺栓M36*3	40Cr	1.04
22MJ03-31	衬套	20CrMnTi	3.75
22MJ03-30	衬套	20CrMnTi	2.6
22MJ03-3	楔铁		12.68
22MJ03-29	衬套		18.5

22MJ03-28	右电缆护罩		18.6
22MJ03-27	左电缆护罩		18.6
22MJ0319	倾角传感器组件		2.74
22MJ03-4	左联接活节		1301
22MJ0308A-2	压盖		0.1
22MJ0319-1	壳体		2.57
22MJ0310-4	油标体		1.2
22MJ0310-3	玻璃钢板		0.01
22MJ0310-2	胶垫	橡胶I-4	0.01
22MJ0310-1	压盖		0.2
22MJ03-10	衬套	20CrMnTi	3.53
22MJ0310	油标总程		1.5
22MJ03-1	后大盖板		129.3
22MJ03-11	衬套
22MJ0308A-3	轴		3
22MJ0312	左电机上护罩		128
22MJ0308A-1	扭矩轴(进口)	40Cr	31
22MJ0308A	扭矩轴组件		31
22MJ0308-2	拉杆		0.76
22MJ0308-1	扭矩轴		41

22MJ0308	扭矩轴组件		42
22MJ0307A01-1	送水管	1Cr18Ni9Ti	5.8
22MJ0307A01	送水管组件		11.48
22MJ0307-6A	螺栓M30*2	35CrMnSi	0.83
22MJ0309	通气塞		0.45
22MJ0316	左电机护罩		25
22MJ0202-2	接头座		0.8
22MJ0318-2	套		0.16
22MJ0318-1	接头体		0.85
22MJ031801	冷却管		3.08
22MJ03-18	压盖		6.2
22MJ0318	冷却水管组件		5.11
22MJ03-17A	大齿轮	18Cr2Ni4WA	79.49
22MJ03-17	大齿轮		79.49
22MJ0311	放油塞		0.5
22MJ03-16	轴承座		42.2
22MJ03-19	挡环		0.82
22MJ03-15	盖板		6.89
22MJ0315	右电机护罩		27.74
22MJ03-14	衬套	20CrMnTi	4.23

22MJ0314	左电机护罩		27.74
22MJ03-13	销轴	30CrMnTi	65.85
22MJ0313	右电机上护罩		128
22MJ03-12A	销轴Ⅱ	30CrMnTi	48.72
22MJ03-12	销轴Ⅱ	30CrMnTi	48.72
22MJ0317	右电机护罩		25
22MJ0104-12	连接座	40Cr	39
22MJ0104-20	连接盘	40Cr	141
22MJ0104-2	齿轮	18CrMnNiMoA	18.6
22MJ0104-19	轴	40Cr	5.1
22MJ0104-18	内齿圈Ⅱ	42CrMO	50.1
22MJ0104-17	行星轮Ⅱ	18Cr2Ni4WA	19.8
22MJ0104-16	套		3.1
22MJ0104-15	套		5.3
22MJ02-2	盖板	Q235	20.54
22MJ0104-13	行星架Ⅱ	ZG42CrMo	98
22MJ0104-23	垫		0.8
22MJ0104-11	内齿圈Ⅰ	42CrMO	47.3
22MJ0104-10	行星轮Ⅰ	18Cr2Ni4WA	12.3
22MJ0104-1	联接盘		14.1

22MJ0104	双行星减速机构		791.937
22MJ0103-4	挡板		0.3
22MJ0103-3	垫		0.3
22MJ0103-2	轴	42CrMo	8.1
22MJ0103-1	齿轮	18CrMnNiMo	15.3
22MJ0104-14	太阳轮Ⅱ	18Cr2Ni4WA	13.8
22MJ0105	接近开关组件
22MJ010602-2	阀芯	20CrMnTi	0.6
22MJ010602-1	阀体		5.5
22MJ010602	切换阀		8.06
22MJ010601-1	把手	Q235	0.38
22MJ01060101-2	堵		0.0068
22MJ01060101	阀体		6.85
22MJ010601	手液动换向阀		9.7
22MJ0106	控制阀组		80.3446
22MJ0104-21	堵	Q235	0.2
22MJ0105-1	铜套	QAl9-4	0.2
22MJ0104-22	套	40Cr	5.1
22MJ0104-9	套		2.7
22MJ0104-8	套		4.1

22MJ0104-7	轴	40Cr	4.8
22MJ0104-6	行星架Ⅰ	ZG42CrMo	55.3
22MJ0104-5	环	聚四氟乙烯	0.14
22MJ0104-4	太阳轮Ⅰ	18Cr2Ni4WA	9.3
22MJ0104-3	座	40Cr	40.85
22MJ0102-6	齿轮	18CrMnNiMo	12.5
22MJ0105-2	堵		0.1
22MJ-11	护板	Q235	65.1
22MJ0103	惰轮轴组件		27.3
22MJ0004	右操作站安装罩		19.8
22MJ0003	左操作站安装罩		19.8
22MJ0002-3	螺塞		0.12
22MJ0002-1	铰轴	30CrMnTi	30
22MJ0002	销轴Ⅱ		29.3152
22MJ0001-1	轴	30CrMnTi	27.63
22MJ0001	销轴Ⅰ		28.5
22MJ0007-1	铰轴	30CrMnTi	30
22MJ-12	护板	16Mn	51.2
22MJ0008	铰轴		30
22MJ-9	皮带护板	矿用皮带	17

22MJ-8	长压板	Q235	3.37
22MJ-7	压板		0.74
22MJ-6	护帽		0.66
22MJ-5	螺母		0.06
22MJ-4	连接杆	35CrMnSi	6.6
22MJ-3A	丝杠
22MJ-2	长丝杠Ⅱ	35CrMnSi	82
22MJ-13	护板	16Mn	51.2
22MJ0101-4	衬套		1.12
22MJ010603	阀板		55
22MJ0102-5	轴	42CrMo	7.5
22MJ0102-4	盖		3.4
22MJ0102-3	压垫		1.2
22MJ0102-2	齿轮		14.5
22MJ0102-1	齿轮		15.5
22MJ0102	二轴		59.04
22MJ0101-7	齿轮轴(Z=19)	18CrMnNiMo	5.6
22MJ0007	铰轴		32
22MJ0101-5	衬套		1.3
22MJ0102-7	齿轮(Z=60)	18CrMnNiMo	16.5

22MJ0101-3	端盖		5.6
22MJ0101-2	齿轮轴		7.3
22MJ0101-1	齿轮轴		6.51
22MJ0101	一轴组件		36.86
22MJ01	左牵引部		8457.81
22MJ01	左牵引部		8457.81
22MJ0009	油缸
22MJ0008-1	轴	30CrMnTi	27.63
22MJ0101-6	端盖		4.1
22MJ01-13	盖板	Q235	18.7
22MJ01-12	盖板	Q235	12
22MJ01-21	盖	Q235	29.53
22MJ01-20	大盖板		35.7
22MJ01-2	盖板	Q235	49.15
22MJ01-19	联接盘		18.5
22MJ01-18	花键轴	42CrMo	0.58
22MJ01-17	块	Q235	23
22MJ01-16	块（一）	Q235	6.9
22MJ01-3	长套	20CrMnTi	1.38
22MJ01-14	块（三）	Q235

22MJ01-3A	长套
22MJ0112-8	齿轮		4.2
22MJ0112-7	齿轮		4.2
22MJ0112-6	齿轮		3.8
22MJ0112-5	套		0.33
22MJ0112-4	套		0.36
22MJ0112-3	套		0.24
22MJ0112-2	轴		2.6
22MJ010602-3	垫		0.08
22MJ01-15	块		6.9
22MJ01-9	堵		1.2
22MJ04	液压管路系统		54.78
22MJ0202-1	阀体		19
22MJ0202	流量控制阀组		20.56
22MJ0201-4	调整垫	酸洗薄钢板	0.0012
22MJ0201-3	接头座		0.8
22MJ0201-2	球阀	4Cr13	0.4
22MJ0201-1	水阀		17.8
22MJ0201	水阀		22.4438
22MJ01-22	压盖		12

22MJ02	右牵引部		6620.52
22MJ0112	冷却润滑泵组件		16.19
22MJ01-8	盖板	Q235	20
22MJ01-7	联接块		3.7
22MJ01-6	联接块		3.7
22MJ01-5	大盖板	Q235	43.8
22MJ01-4B	短套	20CrMnTi	0.98
22MJ01-4A	套
22MJ01-4	短套	20CrMnTi	0.98
22MJ01-3B	长套	20CrMnTi	3.73
22MJ02	右牵引部		6620.52
22MJ0107A-3	接头座
22MJ0112-1	联接盘		2.8
22MJ0108-1	阀座		2.168
22MJ010802-2	盘		2.5
22MJ010802-1	筒		13
22MJ010802	筒		15.5
22MJ010801-3	阀体		1.43
22MJ010801-2	阀芯	T8	0.298
22MJ010801-1	垫		0.04

22MJ0108-3	盖		4.87
22MJ0108	过滤器		28.6314
22MJ0109	压力表组		9.29
22MJ0107A-2	接头座		0.6
22MJ0107A-1	接头体		0.84
22MJ0107A	冷却器组件		60.33
22MJ0107-1	壳体		31.8
22MJ0107	冷却器		60.33
22MJ0106-2	接头		0.28
22MJ0106-1	联接座	Q235	7.1
22MJ02-1	左牵引壳体	ZG270-500	4670
22MJ010801	锥阀		1.784
22MJ0110-3	垫圈	Q235	0.001
22MJ0111-5	堵板	Q235	0.05
22MJ0111-3	垫圈	Q235	0.02
22MJ0111-2	螺塞		0.12
22MJ011101-2	接线		0.2
22MJ011101	接线接头		0.59
22MJ01-11	盖板	Q235	39
22MJ0111	接线接头		0.712

22MJ0110-7	盖板	Q235	3.39
22MJ0108-2	筒		17.51
22MJ0110-5	螺堵	Q235	0.06
22MJ010602-4	座		0.08
22MJ0110-1	盖板	Q235	29.53
22MJ011001	箱体		12.64
22MJ01-10	上圆盖	Q235	2.45
22MJ0110	信息采集盒		44
22MJ01-1	右牵引壳体	ZG270-500	5780
22MJ0109-1	套管		0.35
22MJ010901-2	盘	Q235	0.31
22MJ010901	表座		5.43
22MJ0110-6	垫圈	Q235	0.002
22MJ3304-1	轴承端盖	ZG30Mn2
22MJ3305-1	轴	42CrMo	25.9
22MJ3305	惰轮
22MJ3304-8	花键轴	40Cr	0.12
22MJ3304-7	轴承端盖	16Mn	10.3
22MJ3304-6	距离垫		0.2
22MJ3304-5	支撑环

22MJ3304-4	齿轮	18Cr2Ni4WA	55.35
22MJ09-2	轴承杯	ZG40Cr	22
22MJ3304-2	轴	42CrMo	25.9
22MJ3305-3	距离垫
22MJ3304	三轴
22MJ3303A	二轴		61.361
22MJ3303-7	孔用挡圈	65Mn	0.21
22MJ3303-6	外环		0.2
22MJ3303-5	内环		0.21
22MJ3303-4	套	40Cr	8.5
22MJ3303-3	压板		0.74
22MJ3303-2B	轴	42CrMo	16.3
22MJ3304-3	齿轮（35齿）	18Cr2Ni4WA	69.9
22MJ3306-6	轴承座	40Cr	88.5
22MJ3307-5	送水管	1Cr18Ni9Ti	5.9
22MJ3307-4	销		0.01
22MJ3307-3A	压盖		57.5
22MJ3307-3	压盖		57.5
22MJ3307-2	泄漏环	H62	0.045
22MJ3307-1	水密封外壳		10.92

22MJ330701	密封座		7.51
22MJ3307	内喷雾装置		84.6
22MJ3305-1A	轴	42CrMo	25.9
22MJ3306-7	外套		0.5
22MJ3305-2	距离垫
22MJ3306-5	行星架	ZG35CrMnSi	118
22MJ3306-4	内齿圈	42CrMo	99.5
22MJ3306-3	太阳轮	18Cr2Ni4WA	26
22MJ3306-2	行星轮	18Cr2Ni4WA	22.1
22MJ3306-1	轴	42CrMo	5.6
22MJ3306	第一级行星减速器		486.8
22MJ3305-4	齿轮	18Cr2Ni4WA
22MJ3303-1	齿轮	18Cr2Ni4WA	35.6
22MJ3306-8	内套		0.3
22MJ10-1	滑靴		88
22MJ3303-2A	轴	42CrMo	16.3
22MJ10A-3	销轴		3.99
22MJ10A-2	支撑腿	ZG35CrMnSi	131.5
22MJ10A-1	滑靴	ZG35CrMnSi	123.1
22MJ10A	支承组件		283.275

22MJ10-6	方螺母		0.4
22MJ10-5	螺钉		0.7
22MJ10-4	轴		9.8
22MJ10A-5	螺钉		0.7
22MJ10-2	支撑腿		128
22MJ10B-2	轴	30CrMnTi	9.8
22MJ10	支撑组件		322.67
22MJ09-9	浮动轴	18Cr2Ni4WA	28
22MJ09-8	支座	40Cr	9
22MJ09-7	导向滑靴		490
22MJ09-6	长螺栓	40Cr	4.2
22MJ09-5	调整垫	酸洗薄钢板	0.03
22MJ09-4	驱动轮	18Cr2Ni4WA	82
22MJ03-8A	套
22MJ10-3	挡板		78
22MJ3301-3	水道板	Q235	86.5
22MJ3309	左电机上护罩		68.1
22MJ3303	二轴		91.36
22MJ3302-9	距离套		6.5
22MJ3302-8	套	40Cr	1.1

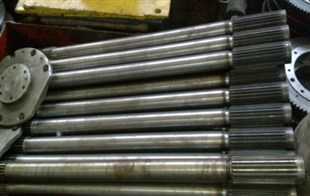

采煤机滚筒联接套

卓力工矿是国内知名22MJ采煤机配件一生产厂家，有丰富的经验为客户提供高品质的22MJ采煤机配件一及完善的售后服务，如果您想了解最新22MJ采煤机配件一价格或者更详细信息，欢迎拨打服务热线：13280082001 18605374511.或者联系在线客服： 点击这里、立刻咨询；我们携程为您服务！

常见问题：22MJ采煤机配件一发货时间？ 22MJ采煤机配件一售后保障？ 22MJ采煤机配件一订货需要提供什么信息？

产品标签：22MJ采煤机配件一| 滚筒联接套|行星轮|调整垫|距离垫|销子|齿圈|端盖|二级减速器|距离套|压盖|压环|螺栓
