窄轨道岔说明书

窄轨道岔|煤矿窄轨道岔|矿井窄轨道岔


发布时间:2018-11-22 02:40:47人气:762

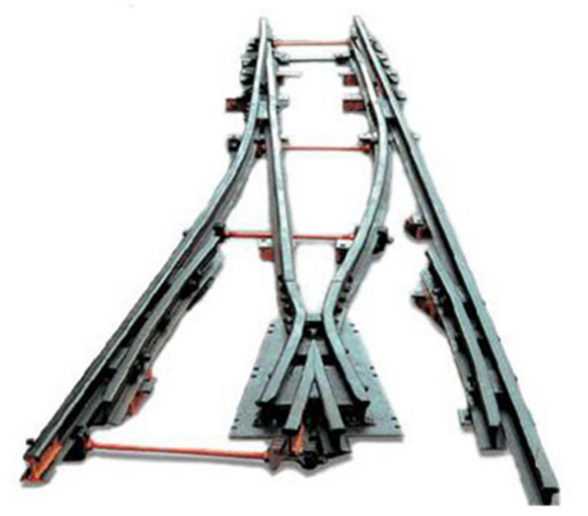

窄轨道岔
窄轨道岔是指轨距小于1435mm标准轨距的轨道。大部分的窄轨道岔距轨道的宽度是1067公厘或762公厘等。
优点:铺设成本少、曲率半径小、车厢重量较轻,机车动力不需太大。可用于较大的路线坡度。
主要窄轨轨距:381mm(15英寸)、508mm(20英寸)、597mm、600mm“德科维尔轨距”、610mm(24英寸=2英尺)、750mm、762mm(30英寸=2英尺6英寸)“二六”、“五分”、800mm、914mm(3英尺)、1000mm“米轨”   1067mm(3英尺6英寸)“三六轨距”、1372mm“马车轨距” 。
窄轨道岔型号(钢轨8kg/m-30kg/m 叉号3-12号)
矿用窄轨铁路道岔标准设计共有615、715、915、622、722、922、630、730、930、938、643十一个系列,设计共完成166个品种。
窄轨道岔型号含义:
ZDK 6 24-3-12道岔, 字母Z代表窄轨铁路道岔类型代号,DK即单开道岔,6即600MM轨距,24为24kg/m钢轨型号,3即道岔号数,12代表曲线半径。
(1)型号第一个字母Z代表窄轨铁路道岔类型代号;
(2)型号第二个和第三个字母、DK,DC,DX,JD,DZ,JC,TX分别代表单开、对称、渡线、交叉渡线、对称组合、菱形交叉、四轨套线道岔的型式代号。
(3)主要参数中第一段数字的6、7、9、分别代表道岔轨距,6=600,7=700,9=900mm,主要参数第一段数字的15,22,30,38,43,分别代表道岔轨型,kg/m。

窄轨道岔故障及处理方法
1.了解道岔故障情况
首先询问车站值班员故障现象,然后在控制台上操纵道岔试验。
2.登记道岔停用设备
3.判断是道岔室内还是室外的原因
①如果是单动道岔,在操动时控制台的电流表有指示,说明动作道岔的电已送至到道岔。如果这时道岔不能操到规定位置,是室外原因。在操动道岔时,如果控制台的电流表没有指示,首先到机械室的室外分线盘测量该道岔有没有电压,如果有电压说明动作道岔的电已送出,是室外故障。
②如果是双动道岔,在操动时控制台的电流表动一下就不动了,说明动作道岔的电已送到了一动道岔,故障出在一动道岔以后,是室外故障。
③如果道岔定、反位都能操动,就是没有表示。用万用表交流250v档,在分线盘测量X1(或X2)与X3间有无交流110V左右电压,如果有电压,则是室外故障,否则是室内故障。

矿用窄轨铁路道岔
山东卓力工矿优质供应单开道岔(DK)、对称道岔(DC)、渡线道岔(DX)、交叉渡线道岔(JD)、对称组合道岔(DZ)、菱形交叉道岔(JC)、四轨套线道岔(TX),道岔型号齐全:
道岔系列  608、612、615、715、915、618、718、918、622、722、922、624、724、924、630、730、930、938、643、50、60  二十一个系列
道岔类型  单开、对称、渡线、交叉渡线、对称组合、菱形交叉、四轨套线  七种类型
轨距  600、762、900、1435  四种轨距
轨型  8、12、15、18、22、24、30、38、43、50、60  十一种轨型
辙叉号  2、3、4、5、6、7、8、9、12  九种辙叉号
曲线半径  4、6、9、12、15、20、25、30、40、50、70  十一种曲线半径
线路间距  1200、1300、1400、1500、1600、1700、1800、1900、2200、2500  十种线路间距
窄轨铁路道岔标准设计共有615、715、915、622、722、922、630、730、930、938、643十一个系列,设计共完成166个品种。
欢迎来电咨询:13181318406 13791758014 曹经理 卓力竭诚为您服务!

卓力工矿是国内知名窄轨道岔生产厂家,有丰富的经验为客户提供高品质的窄轨道岔及完善的售后服务,如果您想了解最新窄轨道岔价格或者更详细信息,欢迎拨打服务热线:13280082001 18605374511.或者联系在线客服: 点击这里、立刻咨询;我们携程为您服务!

常见问题:窄轨道岔发货时间? 窄轨道岔售后保障? 窄轨道岔订货需要提供什么信息?


产品标签:窄轨道岔| 煤矿窄轨道岔|矿井窄轨道岔
