标准鱼尾板说明书

标准鱼尾板|国标鱼尾板|英标鱼尾板|起重轨鱼尾板规格型号


发布时间:2018-02-01 05:47:43人气:777

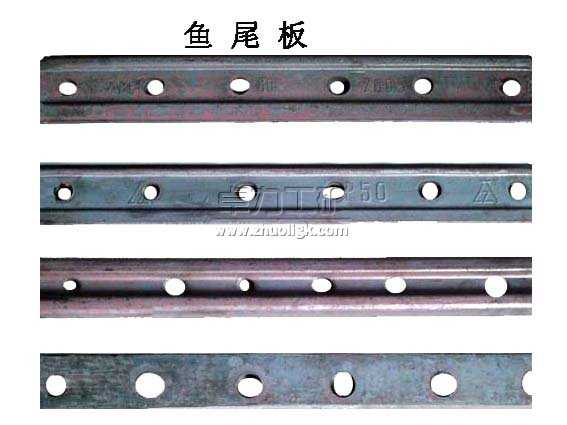

鱼尾板即重轨道夹板(38kg以上的道夹板),一般为6孔,是一种用于钢轨与钢轨之间连接使用的连接紧固件。
卓力优供各种标准鱼尾板,国标鱼尾板 英标鱼尾板 JIS E标准钢轨配套鱼尾板 AREMA 2007标准钢轨配套鱼尾板 起重轨配套鱼尾板 UIC标准钢轨配套鱼尾板 DIN标准钢轨配套鱼尾板。

各种标准鱼尾板参考标准、型号、材质、尺寸对照表

国标鱼尾板
型号 标准 材质
43KG
TB/T 2345-2008

B7
50KG
60KG
75KG

英标鱼尾板
型号 标准 材质
BS75R

BS 47-1

EUROPEAN
GRADE 700
BS80A
BS90A
BS100A
BS113A

JIS E标准钢轨配套鱼尾板
钢轨型号 鱼尾板标准 鱼尾板材质
37A JIS E 1102-2001 SS490
S20C
50N
CR73
CR100
BS113A

AREMA 2007标准钢轨配套鱼尾板
T-Rail 标准 材质 孔径
100lb.ASCE AREMA 2007 AREMA GRADE/STEEL GRADE55# 1.1875 ’’
115RE 1.1875 ’’
132RE 1.3125 ’’
136RE 1.3125 ’’

起重轨配套鱼尾板
104lb.CR AREMA 2007 AREMA GRADE/STEEL GRADE55# 1.0625 ’’
105lb.CR 1.3125 ’’
135lb.CR 1.1875 ’’
171lb.CR 1.1875 ’’
175lb.CR 1.1875 ’’
标准长度: 914.4mm 钻孔或冲孔, 四孔或六孔

UIC标准钢轨配套鱼尾板 适用轨道

型号

单重
Kg/m
尺寸(mm)
材质
轨道型号 轨道单重
Kg/m
执行标准
a b c x
y
U79 23.92 108.53 27 41 2.75 Grade 700 UIC54 54.43 UIC
2.75
U85 29.68 120.92 24 45 2.75 Grade 700 UIC60 60.34 UIC
2.75
鱼尾板执行标准: UIC864-4标准, UIC864-8标准

DIN标准钢轨配套鱼尾板 适用轨道

型号

单重
Kg/m
尺寸(mm)
  材质
轨道型号 轨道单重
Kg/m
执行标准
a b c x
y
FI30 9.6 70.1 15.9 20.6 4.33 Grade 700 S30 30.03 DIN5901
4.33
FI33 12.7 90.5 18 20 4 Grade 700 S33 33.47 DIN5901
4
FI41 15.7 94 20 31 3 Grade 700 S41 41.38 DIN5901
FI49 3 S49 49.43
鱼尾板执行标准: DIN5902:1995




卓力工矿是国内知名标准鱼尾板生产厂家,有丰富的经验为客户提供高品质的标准鱼尾板及完善的售后服务,如果您想了解最新标准鱼尾板价格或者更详细信息,欢迎拨打服务热线:13280082001 18605374511.或者联系在线客服: 点击这里、立刻咨询;我们携程为您服务!

常见问题:标准鱼尾板发货时间? 标准鱼尾板售后保障? 标准鱼尾板订货需要提供什么信息?
