电动葫芦·电葫芦说明书

电动葫芦·电葫芦|


发布时间:2019-02-24 06:39:41人气:628
电动葫芦概述
电动葫芦是一种特种起重设备,安装于天车、龙门吊之上,电动葫芦具有体积小,自重轻,操作简单,使用方便等特点,用于工矿企业,仓储码头等场所。
电动葫芦通常用自带制动器的鼠笼型锥状转子电动机驱动。多数电动葫芦由人使用按纽在地面跟随操纵,或也可在司机室内操纵或采用有线(无线)远距离控制。
电动葫芦起重量一般为 0.1~80吨,起升高度为3~30米。

应用领域:提升、牵移、装卸重物,油罐倒装焊接,如各种大中型砼、钢结构及机械设备的安装和移动,适用于建筑安装公司、厂矿的土木建筑工程及桥梁施工、电力、船舶、汽车制造、建筑、公路、桥梁、冶金、矿山、边坡隧道、井道治理防护等基础建设工程的机械设备。

电动葫芦分类:
电动葫芦主要分为:环链电动葫芦、钢丝绳电动葫芦(防爆葫芦)、防腐电动葫芦、双卷筒电动葫芦、卷扬机、微型电动葫芦、群吊电动葫芦、多功能提升机。
 -环链电动葫芦分为进口国产两种;
-钢丝绳电动葫芦分单速提升、双速提升
电动葫芦有固定式小车式两类。固定式按固定支脚在上、下、左、右位置不同又分为A1、A2、A3、A4四种型式,可直接安装在构架上使用,小车式具有运行功能,可安装在轨道上使用。

电动葫芦结构:
电动葫芦由电动机、传动机构和卷筒或链轮组成,减速器、起升电机、运行电机、断火器、电缆滑线、卷筒装置、吊钩装置、联轴器、软缆电流引入器等集动力与制动力于一体。
减速器:采用三级定轴斜齿轮转动机构,齿轮和齿轮轴用经过热处理的合金钢制成,箱体,箱盖由优质铸铁制成,装配严密,密封良好。减速器自成一个部件,装卸极为方便。
控制箱:采用能在紧急情况下切断主电路,并带有上下行程保护断火限位器的装置。确保了电动葫芦的安全运行。电器元件寿命长,使用可靠。
钢丝绳:起重钢丝绳包括磷化涂层钢丝绳、镀锌钢丝绳和不锈钢丝绳,执行现行国家标准GB/T5972-1986《起重机械用钢丝绳检验和报废实用规范》,保证了经久耐用。
锥形电动机:起升电机采用较大起动力矩锥形转子制动异步电动机,无须外加制动器。电机负载持续率为25%,电机采用B级或F级绝缘,电机防护等级IP44/IP54。
按钮开关:手操作轻巧灵便,分有绳操纵和无线遥控两种方式。
电机和卷筒相互位置不同大致可分为四种类型:
(1)电机轴线垂直于卷筒轴线的电动葫芦采用蜗轮传动装置,宽度方面尺寸大, 结构笨重, 机械效率低, 加工较困难,已没有厂家生产这种结构型式的产品了。
(2)电动机轴线平行于卷筒轴线的电动葫芦,其优点为高度与长度尺寸小。其缺点为宽度尺寸大,分组性、制造与装配复杂,轨道转弯半径大。
(3)电机装在卷筒里面的电动葫芦,其优点为长度尺寸小,结构紧凑。其主要缺点为电机散热条件差,分组性差,检查、安装、维护电机不便, 供电装置复杂。
(4)电机装在卷筒外面的电动葫芦,其优点为分组性好、通用化程度高、改变起升高度容易、安装检修方便。其缺点为长度尺寸大 。
电动葫芦的一般具备多向防护装置,保证人员和工作的安全,但是保护装置也应具备一些基本要求。
1.具有防止危险的功能,适合电动葫芦操作条件,不妨碍生产和操作。
2.安装牢固,性能可靠,并有足够的强度和刚度,动作准确,性能稳定。
3.经久耐用,不影响葫芦调整、修理、润滑和检查等。
4.防护装置本身不应给操作者造成危害。

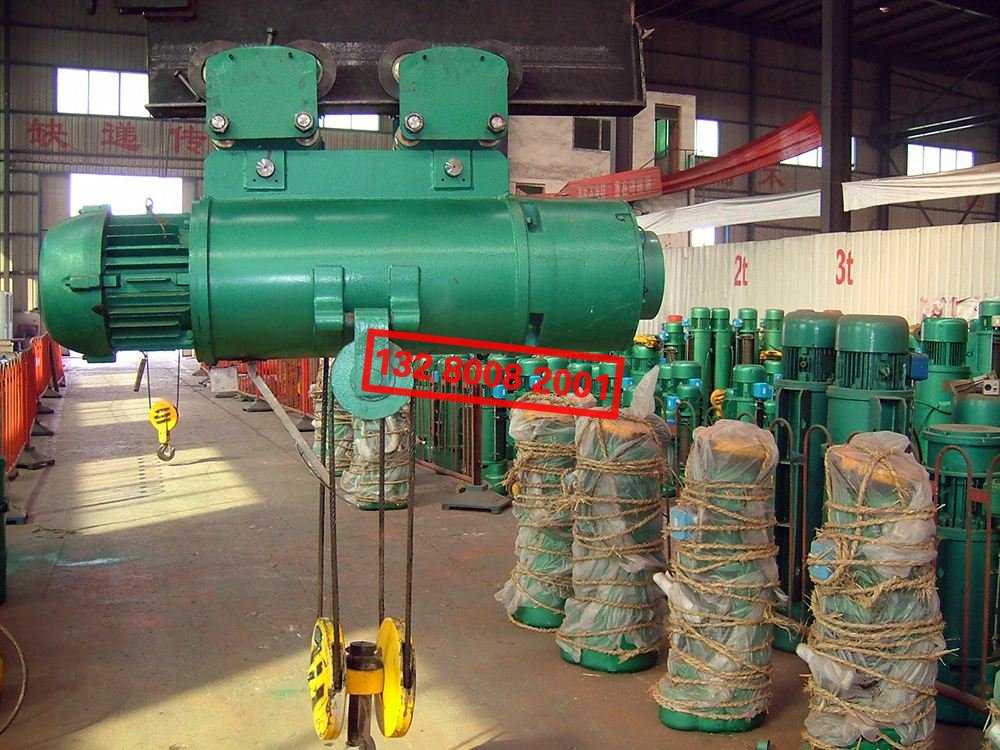

钢丝绳电动葫芦
钢丝绳电动葫芦分CD1型(常速)、MD1型(常速/慢速);CD1、MD1型系列钢丝绳电动葫芦系在原CD、MD型基础上的改进型产品,具有结构紧凑、轻巧、安全可靠、零部件通用程度大,互换性强、起重能力高、维修方便等特点,是用途广泛,深受欢迎的轻型起重设备。
钢丝绳电动葫芦的结构及特点:
该机采用了机电一体化设计,更换不同的模具,即可压制不同规格的钢丝绳,支配简便、平安;检查、装置、维护电机方便。其主要缺点为电机散热前提差,分组性差,供电装置、制造与装配复杂。压制的钢丝绳拉力大、美观、快速,压接一套钢丝绳只需几分钟即可完成,大大降低了劳动强度,提升了工作效率。

电动葫芦运行条件:
环境温度:-20℃~+40℃
工作制度:中级JC25%
重级:JC40%

电动葫芦的参数:
起重量:0.25t-60t
起升高度:3m-30m
工作级别:M3
运行速度:20(30)m/min
起升速度:8m/min

电动葫芦安装使用:
电动葫芦一般安装在单梁起重机,桥式起重机,门式起重机,悬挂起重机上。稍加改造,还可以作卷扬机用。因此,它是提高劳动效率,改善劳动条件的必备机械。

电葫芦操作注意事项
1.操作人员,必须经过专业学习,并接受安全技术培训,经国家或业务主管部门考核合核,取得地方主管部门签发的《特种作业人员操作证》后,方可从事指挥和操作,严禁无证操作。
2.电葫芦在使用前检查吊钩、钢丝绳、减速器等易损零部件的安全技术状况。
3.电葫芦使用时,禁止闲人进入吊装危险区域并派专人看护。
4.电葫芦在吊装时摆放或捆绑物品必须规范、符合吊装规定要求。
5.在制动器、安全装置失灵、吊钩螺母防松装置损坏、钢丝绳损伤达到报废标准等情况下禁止起重操作。
6.吊物捆绑、吊挂不牢或不平衡而可能滑动、吊物棱角与钢丝绳之间未加衬垫时不得进行起重操作。
7.无法看清场地、吊物情况和指挥信号时不得进行起重操作。
8.在停工或休息时,得将吊物、吊篮、吊具和索悬在空中。
9.在起重机械工作时,不得对起重机械进行检查和检修。不得在有载荷的情况下调整起升机构的制动器。
10.下放吊物时,严禁自由下落(溜)。不得利用极限位置限制器停车 。

电动葫芦
