钢丝绳电动葫芦说明书

钢丝绳电动葫芦|CD1、MD1钢丝绳电动葫芦|钢丝绳电动葫芦厂家


发布时间:2019-02-28 04:02:01人气:483
钢丝绳电动葫芦  微型钢丝绳电动葫芦  防爆钢丝绳电动葫芦 双轨钢丝绳电动葫芦 钢丝绳电动葫芦的型号 cd1单速钢丝绳电动葫芦 md1双速钢丝绳电动葫芦 as型钢丝绳电动葫芦  HC大型钢丝绳电动葫芦 2吨、3吨钢丝绳电动葫芦 钢丝绳电动葫芦厂家 咨询热线:132 8008 2001 曹经理 卓力竭诚为您服务!

钢丝绳电动葫芦
钢丝绳电动葫芦是简单高效的小型起重设备, 提升速度是8米/分,提升重量在0.5吨到10吨,钢丝绳的长度可以根据客户要求进行定做。
钢丝绳电动葫芦分为单速CD1型和双速MD1型,两种两种速度让你使用更加方便。
优点:
钢丝绳电动葫芦属于特种起重设备,具有结构紧凑、重量轻、体积小、品种规格多、零部件通用性强、结构紧凑、运行平稳,操作方便等优点。
使用:
钢丝绳电动葫芦可以在同一平面上做直的、弯曲的、循环的架空轨道上使用,也可以在以工字钢为轨道的电动单梁、手动单梁、桥式、悬挂、悬臂、龙门等起重机上使用。
应用
钢丝绳电动葫芦主要用于各种提升、牵移、装卸重物,油罐倒装焊接,如各种大中型砼、钢结构及机械设备的安装和移动,适用于建筑安装公司、厂矿的土木建筑工程及桥梁施工、电力、船舶、汽车制造、建筑、公路、桥梁、冶金、矿山、边坡隧道、井道治理防护等基础建设工程的机械设备。

钢丝绳电动葫芦主要组成部分:
钢丝绳电动葫芦组成的部分大致可分为:

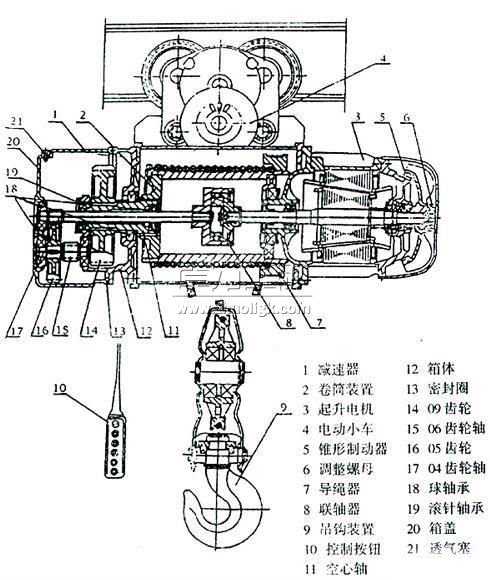

1.减速器 2.卷筒装置 3.起升电机 4.电动小车 5.锥形制动器 6.调整螺母 7.导绳器 8.联轴器 9.吊钩装置 10.控制按钮 11.空心轴 12.箱体 13.密封圈 14.09齿轮 15.06齿轮轴 16.05齿轮轴 17.04齿轮轴 18.球轴承 19.滚针轴承 20.箱盖 21.透气塞
钢丝绳电动葫芦电机一般使用的是锥型电机,停止后自动锁死抱闸,与其配套的钢丝绳包括磷化涂层钢丝绳、镀锌钢丝绳和光面钢丝绳。
其中各部分的作用及功能如下:
减速器:是采用三级定轴斜齿轮传动机构,齿轮和齿轮轴均经过热处理的合金钢制成,箱体,箱盖由优质铸铁制成,装配严密,密封良好。
控制箱:是采用能在紧急情况下切断主电路,并带有一个上下行程保护段火限位器的装置。
钢丝绳:是采用起重型钢丝绳,它保证了经久耐用。锥形电动机:起升电机采用较大的动力矩锥形转子制动异步电动机,无须外加制动器。
按钮开关:采用手操式,轻巧灵便,分有绳操纵和无绳遥控两种方式。
限位器:钢丝绳电动葫芦的内部装有上下限位开关,能够使电机自动断电,避免了钢丝绳出现逆转现象,延长了电动葫芦的使用期限。
钢丝绳电动葫芦主要组成部分


钢丝绳电动葫芦结构特点:
钢丝绳电动葫芦的组成部分有:电机、传动机构、卷筒和钢丝绳。以电机和卷筒相互位置不同大致可分为四种类型。
(1)电机轴线垂直于卷筒轴线的电动葫芦采用蜗轮传动装置, 宽度方面尺寸大, 结构笨重, 机械效率低, 加工较困难。已没有厂家生产这种结构型式的产品了。
(2)电动机轴线平行于卷筒轴线的电动葫芦,其优点为高度与长度尺寸小。其缺点为宽度尺寸大, 分组性, 制造与装配复杂。轨道转弯半径大。
(3)电机装在卷筒里面的电动葫芦,其优点为长度尺寸小, 结构紧凑。其主要缺点为电机散热条件差, 分组性差,检查、安装、维护电机不便,供电装置复杂。
(4)电机装在卷筒外面的电动葫芦,其优点为为分组性好、通用化程度高、改变起升高度容易、安装检修方便。其缺点为:长度尺寸大。

钢丝绳电动葫芦型号参数
钢丝绳电动葫芦的吨位是0.5T/1T/2T/3T/5T/10T/16T/20T,
其标配钢丝绳米数是6M/9M/12M/18M/24M/30M.
它还分为(单速型)和(双速型)。
下面为钢丝绳电动葫芦的运行速度:
0.5T-5T 10T 16T-20T
单速: 8M/MIN 单速: 7M/MIN 单速: 3.5M/MIN
双速: 8M/MIM ,0.8M/MIN,双速: 7M/MIN,0.7M/MIN 双速: 3.5M/MIN,0.35M/MIN
起重量:5百-1千-2千-3千-5千-1万-1.6万-2万KG
起升高度:6、9、12、18、24、30(M)

型号 CD1  MD1钢丝绳电动葫芦
起重量(吨) 0.5 1 2 3 5 10
起升高度(米) 6-12 6-30 6-30 6-30 6-30 6-30
起升速度(米/分) CD1(8) MD1( 8/0.8) CD1(7)
运行速度(米/分) 20
钢丝绳规格(GB359-64) 6x37+1
工字梁轨道型号(GB706-65) 16-28b 16-28b 20a-32c 20a-32c 25a-63c 25a-63c
环型轨道最小半径(米) 1.5 1.5-3.5 2-4 2-4 2-4 3-7.2
起重电机 型号 ZD21-4 ZD22-4 ZD31-4 ZD32-4 ZD41-4 ZD51-4
额定功率(千瓦) 0.8 1.5 3 4.5 7.5 13
额定转速(转/分) 1380 1380 1380 1380 1400 1400
额定电流(安) 2.2 4 7 10 16.5 28
运行电机 型号 ZDY11-4 ZDY11-4 ZDY12-4 ZDY12-4 ZDY21-4 ZDY21-4
额定功率(千瓦) 0.2 0.2 0.4 0.4 0.8 0.8X2
额定转速(转/分) 1380 1380 1380 1380 1380 1380
额定电流(安) 0.7 0.7 1.3 1.3 2.2 2.2X2
自重(千克) 135-195 180-255 250-360 320-440 590-800 820-1125

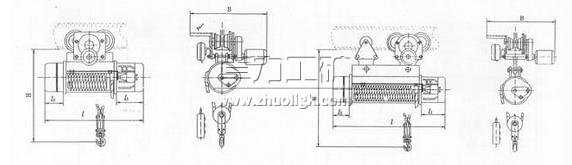

CD/MD1钢丝绳电动葫芦结构图

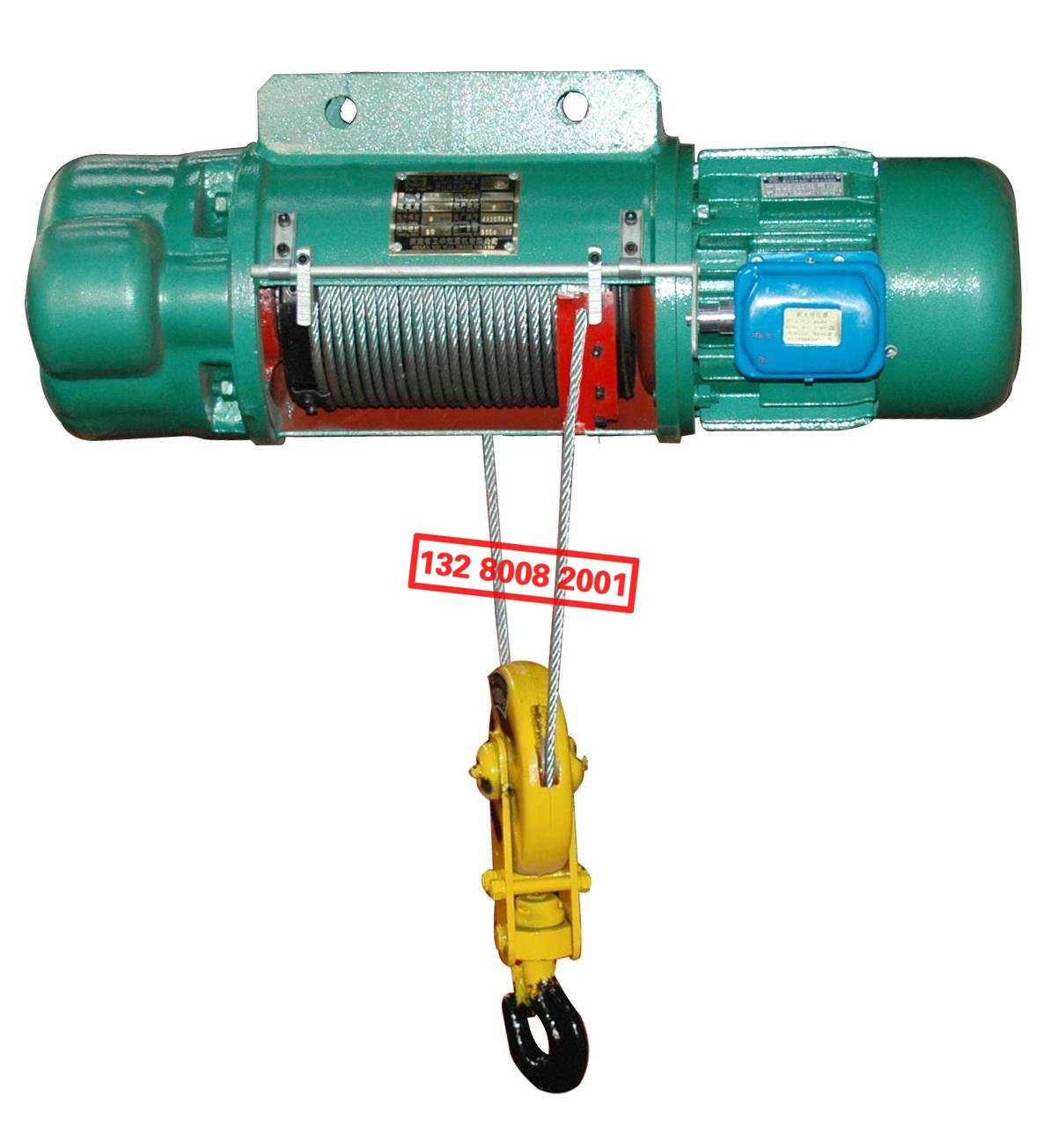

MD1钢丝绳电动葫芦

钢丝绳电动葫芦使用范围
钢丝绳电动葫芦应用于电力、船舶、汽车制造、建筑、公路、桥梁、冶金、矿山、边坡隧道、井道治理防护等基础建设工程常用的起重设备之一,是提高劳动效率、改善劳动条件的必备机械。
电动葫芦广泛应用在工厂、货栈、码头、电站、伐木场等场合,是起升搬运物品,最理想的起重设备。
1 用于机械工厂车间及修理厂车间,安装设备,吊运重物。
2 用于料库及货场,吊运材料、堆放、码垛。
3 用于建筑业及管道作业吊运预制构件及水泥管。
4 用于轻纺工业仓库及医院、商店、食品厂车间吊运重物。
5 用于江河码头吊运重物。

钢丝绳电动葫芦使用注意事项
1、初次安装或者是重新组装的钢丝绳电动葫芦,应先进行空载运转操作,不过要确保组件要安装好,不要通电。
  2.、在正常使用前应进行以额定负荷的125%,起升离地面约100毫米,10分钟的静负荷试验,并检查是否正常。
  3、动负荷试验是以额定负荷重量,作反复升降与左右移动试验,试验后检查其机械传动部分,电器部分和连接部分 是否正常可靠。
  4、在使用中,绝对禁止在不允许的环境下,及超过额定负荷和每小时额定合闸次数(120次)的情况下使用。
  5、安装调试和维护时,必须严格检查限位装置是否灵活可靠,当吊钩升至上极限位置时,吊钩外壳到卷筒外壳之距离必须大于50mm(10t,16t,20t必须大于120mm)。当吊钩降至下极限位置时,应保证卷筒上钢丝绳安全圈,有效安全圈必须在2圈以上。
  6、不允许同时按下两个使电动葫芦按相反方向运动的手电门按钮。
  7、 工作完毕后必须把电源的总闸拉开,切断电源。
  8、电动葫芦应由专人操纵,操纵者应充分掌握安全操作规程,严禁歪拉斜吊。
  9、在使用中必须由专门人员定期对电动葫芦进行检查,发现故障及时采取措施,并仔细加以记录。
  10、调整电动葫芦制动下滑量时,应保证额定载荷下,制动下滑量S≤V/100(V为负载下一分钟内稳定起升的距离)。
  11、钢丝绳的报废标准:钢丝绳的检验和报废标准按CB/T5972-1986《起重机械用钢丝绳检验和报废实用规范》执行。
  12、电动葫芦使用中必须保持足够的润滑油,并保持润滑油的干净,不应含有杂质和污垢。
  13、钢丝绳上油时应该使用硬毛刷或木质小片,严禁直接用手给正在工作的钢丝绳上油。
  14、电动葫芦不工作时,不允许把重物悬于空中,防止零件产生永久变形。
  15、在使用过程中,如果发现故障,应立即切断主电源。
  16、使用中应特别注意易损件情况。
  17、10~20吨葫芦在长时间连续运转后,可能出现自动断电现象,这属于电机的过热保护功能,此时可以下降,过一段时间,待电机冷却下来后即可继续工作。
  18、使用与管理按JB9009-1999《钢丝绳电动葫芦安全规程》中第4条执行。
  19、检查与维修按JB9009-1999《钢丝绳电动葫芦安全规程》中第5条执行。

钢丝绳电动葫芦日常维修
在日常检查、月检、年检中,凡不符合要求的均应立即维修,调整或更换零部件。
维修应做到以下要求:
1、维修时更换件应与原件材料、性能相同;
2、结构件需焊修时,所用的材料、焊条及焊接质量等均应符合原结构件的质量标准;
3、电动葫芦处于工作状态时,不予进行保养和维护。
