地下电缆故障定位仪说明书

地下电缆故障定位仪|电缆故障定位仪


发布时间:2018-02-24 01:19:20人气:794
地下电缆故障定位仪是一款电缆故障仪器,通过发射机对地下电缆发送出1千赫兹电磁波信号,利用电缆定位仪探头与磁力线地平面垂直相切时,收到的信号最小(几乎为零)的原理来测定电缆的走向和深度。

概述
随着城市化进程的加快以及工业的快速发展,电缆已经成为城市的“命脉”以及工业生产的“神经”,许多电缆也已由原来的架空越来越多的走到地下,由于负荷加大、自身老化以及野蛮施工导致电缆经常出现故障不能正常供电,从而影响居民生活和工厂停产,特别是工矿医院等科研单位造成的损失无法估量。为了及时找到问题恢复供电是电力业主最为关心的大事。经过研究人员的努力从而发明了该类仪器。仪器由发射机、路由定位仪、故障定位仪三部分组成。是用来检查地下电缆的走向、深度及故障的多功能仪器。它能在不挖开覆土的情况下,方便而准确地查出地下电缆的走向、深度及短路和断路点的精确位置,使整个电缆地面不需开挖。
特点:
1、体积小、重量轻、携带方便;
2、检测方法简单,维护简便,具有自动保护功能;
3、电源电压低,适用性强;
4、发射机功率大、效率高;
5、检测误差小,抗干扰能力强;
6、性能稳定可靠。是通讯、电力、铁路、厂矿、水电等部门,为保证地下电缆施工质量检查和故障点维修检查的一种精确、可靠的电缆定位仪器。
定位测深
通过发射机对地下电缆发送出1千赫兹电磁波信号,利用电缆定位仪探头与磁力线地平面垂直相切时,收到的信号最小(几乎为零)的原理来测定电缆的走向和深度。当探头与地平面平行前进,信号音响突然变小时,即为电缆的断路点和短路点。
1、零值法(最小法):将探头垂直于地面,在电缆正上方时,收到的信号最小(表头指示最小),这种探测方法就叫零值法。
2、峰值法(最大法):将探头平行于地面,并且与电缆走向垂直,在电缆正上方时收到信号最强(表头指示最大),这种探测方法就叫峰值法。
3、探测深度:埋土深度测定原理,首先将探头垂直地面找到电缆正上方A处(在该处标下记号),然后将探头与地面成45 度倾角贴近地面垂直对准确无误电缆的走向,向一侧平移,再找到声音最小的位置B,由图可知,电缆中心为O,这样ABO为一等腰直角三角形,所以AB=AO,即为埋土深度。
防腐检漏
通过发射机对地下电缆发送出1千赫兹电磁波信号,当地下电缆发生故障击穿后,芯线与大地铅包相接触;若在该芯线或铅包护套上加上一个交流信号,在故障点处形成电流回路将产生漏电信号向地面辐射,在大地中产生漏电电场,并在漏点正上方辐射信号最强,利用A字架的两个探针来拾取这一梯度信号,通过移动A字架,从而找到漏点信号的最强点。根据这一原理就可准确地找到地下电缆的故障点。

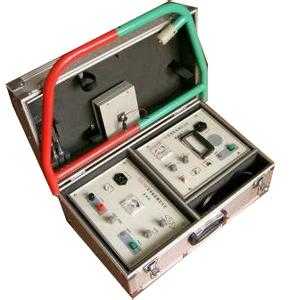

地下电缆故障定位仪


卓力工矿是国内知名地下电缆故障定位仪生产厂家,有丰富的经验为客户提供高品质的地下电缆故障定位仪及完善的售后服务,如果您想了解最新地下电缆故障定位仪价格或者更详细信息,欢迎拨打服务热线:13280082001 18605374511.或者联系在线客服: 点击这里、立刻咨询;我们携程为您服务!

常见问题:地下电缆故障定位仪发货时间? 地下电缆故障定位仪售后保障? 地下电缆故障定位仪订货需要提供什么信息?
