电缆桥架说明书

电缆桥架|电缆桥架规格型号


发布时间:2018-02-24 02:09:44人气:503
电缆桥架分为槽式、托盘式和梯架式、网格式等结构,由支架、托臂和安装附件等组成。建筑物内桥架可以独立架设, 也可以附设在各种建(构)筑物和管廊支架上,应体现结构简单,造型美观、配置灵活和维修方便等特点,全部零件均需进行镀锌处理,安装在建筑物外露天的桥架。

由槽式、托盘式或梯级式的直线段、弯通、三通、四通组件以及托臂(臂式支架)、吊架等构成具有密接支撑电缆的刚性结构系统之全称(以下简称桥架)。卓力电缆桥架不断得到市场的认可和接受电缆桥架行业的国产化力度,产品选用优质冷轧钢板,得到广泛关注产品选用优质冷轧钢板,表面工艺有冷镀锌、热镀锌、静电喷涂、防火涂料、烤漆等。

分类
1、梯级式电缆桥架
CQ1-T型梯级式电缆桥架是根据国内外有关资料而改进设计的。它具有重量轻、成本低、造型别具、安装方便、散热、透气好等优点。他适用于一般直径较大电缆的敷设,适合于高、低压动力电缆的敷设。
2、托盘式电缆桥架
托盘式电缆桥架是石油、化工、轻工、电讯等方面应用最广泛的一种。它具有重量轻、载荷大、造型美观、结构简单、安装方便等优点。它即适用于动力电缆的安装,也适合于控制电缆的敷设。
3、槽式电缆桥架
槽式电缆桥架是一种全封闭型电缆桥架。它最适用于敷设计算机电缆、通信电缆、热电偶电缆及其他高灵敏系统的控制电缆等。它对控制电缆的屏蔽干扰和重腐蚀中环境电缆的防护都有较好的效果。
梯级式、托盘式、槽式电缆桥架各自优缺点:梯级式汇线桥架具有良好的通风性能,不防尘、不防干扰。槽式、托盘式汇线桥架具有防尘、防干扰性能。
4、大跨距电缆桥架
当前大跨距电缆桥架一般是由拉挤玻璃钢型材组装而成,适用于电力电缆、控制电缆、照明电缆及配件等。与铁制桥架相比,具有使用寿命长(一般设计寿命为二十年)、安装方便且成本低(比重仅为碳钢的1/4,施工中无需动火,单根桥架长度可达8米,甚至更长)、切割方便、不需维护等优越性。
5、组合式电缆桥架
组合式电缆桥架是一种新型桥架,是电缆桥架系列中的第二代产品。它适用各项工程、各种单位、各种电缆的敷设,它具有结构简单、配置灵活、安装方便、形式新颖等特点。
组合式电缆桥架只要采用宽100、150、200mm的三种基型就可以组成您所需要尺寸的电缆桥架,它不需生产弯通、三通等配件就可以根据现场安装任意转向、变宽、分引上、引下。在任意部位、不需要打孔、焊接就可用管引出。它既可方便工程设计,又方便生产运输、更方便安装施工,是目前电缆桥架中最理想的产品.

电缆桥架各部件名称
主要部件
电缆桥架安装时的支托,是通过立柱和托臂来完成的。立柱是支撑电缆桥架的主要部件;而桥架的荷重是通过托臂传递给立柱的。因此立柱和托臂是电缆桥架安装的两个主要部件。
铝合金架
铝合金制电缆桥架装置的简称,由铝合金材料制作托盘或梯架的直通弯通附件以及支吊架等构成用以支承电缆具有连续刚性结构的总体装置。
梯形桥架
梯形电缆桥架直接承托电缆的部件的简称,由两根纵向侧边与若干根横档构成的梯形部件
有孔托盘
有孔槽形电缆桥架直接承托电缆的部件的简称,由带孔眼的底板和侧边所构成的或由整块铝合金板冲孔后弯曲制成底部有孔的槽形部件
无孔托盘
无孔槽形电缆桥架直接承托电缆的部件的简称,由底板与侧边构成的或由整块铝合金板弯曲制成实底的槽形部件。

电缆桥架的荷载
电缆桥架的荷载分为荷载、动荷载和附加荷载。
静荷载是指敷设在电缆桥架内的电缆种类、根数、每根的外径重量/单位长度,按电缆敷设的不同路由分别列表统计。
动荷载是指电缆桥架安装和维护过程中施工维修人员的重量。对于轻型电缆桥架,一般不考虑动荷载,即不允许在桥架上站(行)人,如果需要考虑站人,则应将跨距适当缩小。附加荷载仅在室外是指冰雪、风和电磁力所形成的荷载,它与安装场所的地区自然气象条件和带电体的性质有关,设计中应根据各种条件加以计算。

电缆桥架安装时应注意的几点说明:
(1).外观检查
电缆桥架进人施工现场,应提交下列资料产品出厂合格证、省市级质监站定期检验报告及有关技术鉴定文件等电缆桥架板材厚度应满足有关要求。热镀锌的电缆桥架镀层表面应均匀,无过烧、挂灰、局部未镀锌等缺陷。静电喷塑应平整、光滑、均匀、不起皮,无气泡、水泡桥架本身应平整,无扭曲变形,内壁应光滑、无毛刺桥架焊缝表面应均匀,不得有漏焊、裂纹、烧穿等缺陷。
(2).电缆桥架的安装位置
桥架水平敷设时,距地高度一般不宜低于2.5m。桥架多层敷设时,为了散热、维护以及防干扰的需要,桥架层间应留有一定的距离电缆桥架在与各种管道平行敷设时,其净距应符合有关的规定。
(3).支吊架的安装
电缆桥架的支吊架质量应符合现行的有关技术标准电缆桥架水平敷设时,支撑跨距一般为1.5~3m一试垂直敷设时,固定间距不宜大于2m两相邻桥架托臂之间水平高度差不应大于10mm,两相邻桥架托臂垂直中线的垂直偏差不应大于20mm

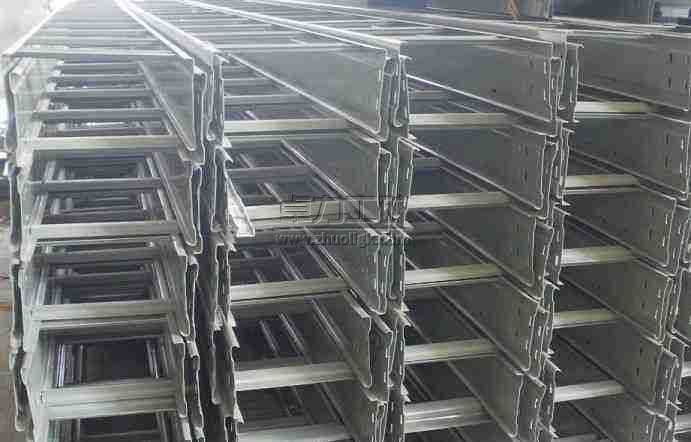

梯式电缆桥架
