ZBZ矿用隔爆照明信号综合保护装置说明书

ZBZ矿用隔爆照明信号综合保护装置|ZBZ4.0煤矿井下照明综保


发布时间:2018-02-06 03:29:54人气:585
矿用隔爆照明信号综保  ZBZ4.0照明信号综合保护装置

矿用隔爆照明信号综保产品用途
照明综保适用于煤矿井下127V照明及信号负载的电源控制,并具有短路保护、漏电闭锁、漏电动作及电缆绝缘危险指示等综合性的隔爆型电气设备。三合一结构形式,可以代替现有的2.5及4KVA干式变压器及手动隔爆开关的多体控制方式。
ZBZ4.0照明信号综合保护装置适用于于煤矿井下127V照明及信号负载的电源控制,是一种新型的照明信号综合保护装置,该产品电源与负载的通断采用大功率交流固态继电器,电路通断无机械振动、无火花、无电磁干扰、性能稳定、安全可靠,使用寿命长。并具有短路,漏地保护以及电缆绝缘监测功能。该装置本体与壳体连接采用插接式,便于安装调试和维修。
矿用隔爆照明信号综保结构概述

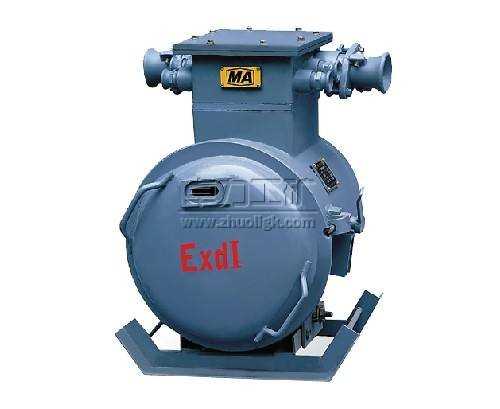

综合装置的隔爆外壳为圆筒形,具有凸出的底和盖。壳盖与壳身采用转盖止口结构。外壳上部有一接线箱作为引出电缆用。外壳右侧装有操作隔离开关的手柄、启动及停止接钮和检验短路、漏电保护系统是否有效的试验按钮。并有可靠的机械联锁装置,保证当隔离开关闭合时,壳盖打不开;壳盖打开时,隔离开关不能闭合。壳盖上方有一透视镜,可以从外面观察状态指示灯。主变压器与机壳的连接采用滑道结构,检修方便。
矿用隔爆照明信号综保使用条件
(1)海拔高度不超过2000米;
(2)周围介质温度不高于+40℃,不低于-20℃;
(3)周围空气的相对湿度不大于95%(+25℃时);
(4)在无强烈颠波振动以及垂直倾斜度不超过15度的地方;
(5)在无足以腐蚀金属和破坏绝缘的气体与蒸气的环境中;
(6)可用于有甲烷和煤尘瓦斯危险的矿井中;
(7)能防止水和液体浸入的地方。
矿用隔爆照明信号综保技术特征
1、照明短路保护时间:小于0.15秒,信号短路保护时间:小于0.4秒。
2、漏地电阻动作整定值1.5KΩ(1.5K~3KΩ可调)。
3、漏地闭锁电阻动作值3KΩ±1KΩ
4、电缆绝缘危险指示值11KΩ±2KΩ。
5、漏电保护动作时间小于0.25秒。
6、工作电压允许波动范围:Ue±10%。
7、外形尺寸:ZBM(BZX)—4C 605×480 ×605
8、整机重量:95kg(128kg)

ZBZ4.0隔爆型照明信号综合保护装置参数
开关额定工作电压(V):127
保护测量单元工作电压(V):127
保护器额定工作电流(A):1-50A
额定工作频率(Hz):50
漏电检测回路:漏电闭锁回路
--电压DC12V,
电流<2mA
外型尺寸(mm):620*470*660

 矿用隔爆照明信号综保
