自动排渣放水器说明书

自动排渣放水器|


发布时间:2017-12-30 00:50:11人气:504

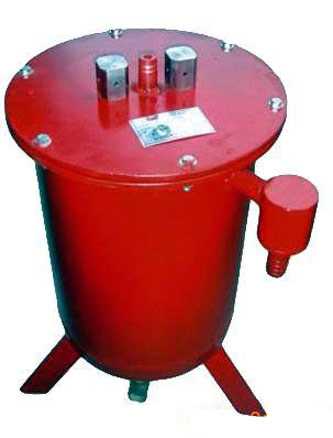

自动排渣放水器产品介绍
煤矿瓦斯管路抽放系统存在着大量的积水和沉积物,经常造成管路堵塞,抽排不畅,使系统负压升高,抽排电动机扭矩增大,抽放效率大幅度降低,使安全生产受到严重威胁。自动排渣放水器是专门针对以上问题研制的新型实用产品。
自动排渣放水器集排渣,放水为一体,可进行自动排渣放水(无需电能),始终保持管路畅通,保障了安全生产。自动排渣放水器在材质选配和技术上进行了多项改进,产品具有连接方便、工作稳定、故障率低、搬运轻便等优点。
自动排渣放水器技术规格
1 适用压力范围 0~-0.09Mpa
2 自动放水速度 0~30L/min(间歇放水)
3 排渣颗粒大小 ≤φ6mm
4 尺寸(长x宽x高) 330x330x680(mm)
5 重量 约25Kg
注:放水速度与管路内积水多少有关。如果管路内积水量大,则单次放水间隔短;如果管路内积水量小,则单次放水间隔长。出厂试验放水速度为:初次放水时间需50秒,下次每间隔10秒放水一次,放水时间5秒,放水量为0~30L/min。
自动排渣放水器工作原理
自动排渣放水器的进水管和负压平衡管均与瓦斯管路连通,负压平衡管和进水阀开启,在瓦斯管路负压的作用下放水阀处于关闭状态。此时瓦斯管路里的水可通过进水管流进放水器,浮漂将随着水位上升而上升,桶内与大气相通,进水阀关闭。
在积水的静水压力作用下,放水阀被打开,开始放水。放水速度取决于桶内液面高度和放水管直径的大小。随着水的不断流出,浮漂下降,使负压平衡管开启,放水器重新与瓦斯管路连通,通大气阀与放水阀在大气压力作用下关闭,浮漂位置又处于初始状态。如此周而复始,实现自动放水。
自动排渣放水器安装使用
a、自动排渣放水器安装在管路低洼处,且负压放水器中心线要尽量竖直,与水平垂直偏差在10°以内;
b、自动排渣放水器安装地点的管路下部焊接一节1吋半的管短节。
c、1吋半管短节处安装一个1吋半截止阀,以便维修放水器时使之与抽放管路断开;
d、中间连接管可以用2吋的耐压夹布胶管或钢管(最好用柔性胶管,以便安装及维修);
e、如果抽放管路内脏物较多且颗粒很大,最好在管路与放水器之间要安装一沉淀器,沉淀器由用户自备。(只要能将管路中的赃物沉淀下来使放水器正常工作就行,管路赃物较少的地方可以不安装)。
自动排渣放水器注意事项
a、运输过程中严禁碰撞,要小心搬运;
b、负压放水器安装后,放水阀不允许被巷道中的水淹没,否则将不能放水;
c、放水阀周围要清洁,以免(煤)粉(泥)将放水阀堵埋;
d、放水器轴线要尽量与水平面垂直,以减少浮漂上升过程中摩擦阻力;
e、要定期检查放水器的工作情况,发现问题及时处理。
