通风机说明书

通风机|通风机型号规格


发布时间:2017-12-20 09:06:12人气:473
通风机是依靠输入的机械能,提高气体压力并排送气体的机械,它是一种从动的流体机械。排气压力低于1.5×10^4帕。
现代通风机广泛用于工厂、矿井、隧道、冷却塔、车辆、船舶和建筑物的通风、排尘和冷却,锅炉和工业炉窑的通风和引风,空气调节设备和家用电器设备中的冷却和通风,谷物的烘干和选送,风洞风源和气垫船的充气和推进等。

通风机型号分类一般可以分为离心通风机和轴流通风机两种,那么我们来分析两种风机型号的参数分别代表什么:
1、离心式通风机
离心风机型号的意义:由基本型号和补充型号所组成。 如果风机的基本型号相同, 而用途不同时, 为方便区别, 在基本型号前加“G”或“Y”等符号。 “G”表示送风机(鼓风机) “Y”表示引风机。补充型号由两位数字组成。 第一位数字表示风机进口吸入型式, 以“0”、 “1 ”、 “2”表示, 其中“0”代表双吸风机; “1 ”代表单吸风机; “2”代表两级串联风机。 第二位数字代表设计序号。 风机型号完整的表示方法就包括: 名称、 型号、 机号、 传动方式、 旋转方向、 出口位置等部分。 例如:W9-26№16D
第一个位置代表风机的用途W高温 F防腐 B防爆 ...
第二个位置代表风机的压力特征 9高压 8高压 6中压 5中压 4低压 3低压
第三个位置连接符号
第四个位置,代表风机的压力与风量的特征比值72大风量 68中风量 26低风量 19小风量 12 小风量 第五个位置 数学符号
第六个位置 代表风机叶轮直径 16叶轮直径1.6米  12叶轮直径1.2米 10叶轮直径1.0米
4-72 No5A
风机型号:4-72
4代表压力系数
72代表风量系数
No 是几号的意思
5代表叶轮直径(500mm)
A 传动方式
电机与风机直连
离心风机的型号
由基本型号和补充型号所组成。
2、轴流式通风机
根据轴流风机的特性做出以下分类:
按材质分类:钢制风机、玻璃钢风机、塑料风机、PP风机,PVC风机,镁合金风机、铝风机、不锈钢风机等等。
按用途分类:防爆风机、防腐风机、防爆防腐、专用轴流风机风机等类型。
按使用要求分类:管道式、 壁式、岗位式、固定式、防雨防尘式、移动式、 电机外置式等。
按安装方式可分为:皮带传动式、电机直联式。
可用于冶金、化工、轻工、食品、医药设备、机械设备及民用建筑等场所通风换气或加强散热之用.若将机壳去掉,亦可用做自由风扇,也可在较长的排气管道内间隔串联安装,以提高管道中的风压。
轴流风机型号200FZY4-D:200是风机的型号(一般是指风叶的直径),YZFZ中的F-风机,Z-轴流式风机,Y-圆筒式.4-电机的性能参数序号(一般是指电机的转速)也就是我们常说的4极电机。

性能
通风机的性能参数主要有流量、压力、功率、效率和转速。另外,噪声和振动的大小也是通风机的主要技术指标。流量也称风量,以单位时间内流经通风机的气体体积表示。压力也称风压,是指气体在通风机内压力升高值,有静压、动压和全压之分。全压等于通风机出口截面与进口截面上气流全压之差;静压等于通风机出口截面与进口截面上气流静压之差;动压是指通风机出口截面上气流平均速度的动压。在同一截面上,气流的全压等于静压与动压之和。
流量、风压、功率和效率等参数之间有一定的函数关系,当其中一个参数发生变化时,其他各量也随着变化。将它们之间的关系绘成曲线,称为性能曲线。性能曲线形状与通风机类型有关。改变通风机的风量和风压,以满足使用工况变化的要求称为性能调节。常用的调节方法有5种。①在进气管或排气管中安置节流阀或风门控制流量。这种方法最简单,但调节效果差。②叶轮进口前安置导流器改变气流方向。③改变通风机转速。这种方法经济性能最好,但比较复杂。改变转速需考虑叶轮强度和电动机负荷条件。④改变叶轮宽度。可使工况改变时,通风机的使用效率变化不大,但比较复杂。⑤改变动叶片安装角。采用这种方法设备费用最高、维护最复杂,但流量变化范围大、经济性好,一般用于大型轴流通风机。

工作原理
通风机的工作原理与透平压缩机基本相同,只是由于气体流速较低,压力变化不大,一般不需要考虑气体比容的变化,即把气体作为不可压缩流体处理。
通风机与风机的关系:风机是我国对气体压缩和气体输送机械的习惯简称,通常所说的风机包括通风机,鼓风机,压缩机以及罗茨鼓风机,但是不包括活塞压缩机等容积式鼓风机和压缩机。通风机是风机的一种产品类型,但人们通常把通风机筒叫为风机,既通风机是风机的另外一种叫法。

通风机分类
气体流动方向的不同,通风机主要分为离心式、轴流式、斜流式和横流式等类型。

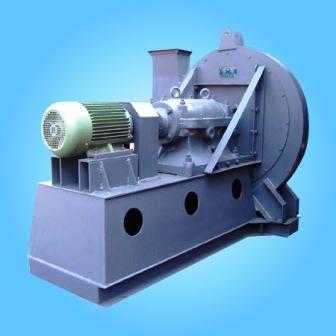

(1)离心式通风机
离心通风机是现代社会出现的一种以动力机(主要是电动机)驱动叶轮在蜗形机壳内旋转,空气经吸气口从叶轮中心处吸入。由于叶片对气体的动力作用,气体压力和速度得以提高,并在离心力作用下沿着叶道甩向机壳,从排气口排出。因气体在叶轮内的流动主要是在径向平面内,故又称径流通风机。
离心通风机主要由叶轮和机壳组成,小型通风机的叶轮直接装在电动机上中、大型通风机通过联轴器或皮带轮与电动机联接。离心通风机一般为单侧进气,用单级叶轮;流量大的可双侧进气,用两个背靠背的叶轮,又称为双吸式离心通风机。
叶轮是通风机的主要部件,它的几何形状、尺寸、叶片数目和制造精度对性能有很大影响。叶轮经静平衡和动平衡校正才能保证通风机平稳地转动。按叶片出口方向的不同,叶轮分为前向、径向和后向三种型式。前向叶轮的叶片顶部向叶轮旋转方向倾斜;径向叶轮的叶片顶部是向径向的,又分直叶片式和曲线型叶片;后向叶轮的叶片顶部向叶轮旋转的反向倾斜。
管道通风机
管道通风机
前向叶轮产生的压力最大,在流量和转数一定时,所需叶轮直径最小,但效率一般较低;后向叶轮相反,所产生的压力最小,所需叶轮直径最大,而效率一般较高;径向叶轮介于两者之间。叶片的型线以直叶片最简单,机翼型叶片最复杂。
为了使叶片表面有合适的速度分布,一般采用曲线型叶片,如等厚度圆弧叶片。叶轮通常都有盖盘,以增加叶轮的强度和减少叶片与机壳间的气体泄漏。叶片与盖盘的联接采用焊接或铆接。焊接叶轮的重量较轻,流道光滑。低、中压小型离心通风机的叶轮也有采用铝合金铸造的。
(2)轴流式通风机
轴流式通风机工作时,动力机驱动叶轮在圆筒形机壳内旋转,气体从集流器进入,通过叶轮获得能量,提高压力和速度,然后沿轴向排出。轴流通风机的布置形式有立式、卧式和倾斜式三种,小型的叶轮直径只有100毫米左右,大型的可达20米以上。
轴流式通风机
轴流式通风机
小型低压轴流通风机由叶轮、机壳和集流器等部件组成,通常安装在建筑物的墙壁或天花板上;大型高压轴流通风机由集流器、叶轮、流线体、机壳、扩散筒和传动部件组成。叶片均匀布置在轮毂上,数目一般为2~24。叶片越多,风压越高;叶片安装角一般为10°~45°,安装角越大,风量和风压越大。轴流式通风机的主要零件大都用钢板焊接或铆接而成。[2]
(3)斜流式通风机
斜流通风机又称混流通风机,在这类通风机中,气体以与轴线成某一角度的方向进入叶轮,在叶道中获得能量,并沿倾斜方向流出。通风机的叶轮和机壳的形状为圆锥形。这种通风机兼有离心式和轴流式的特点,流量范围和效率均介于两者之间。
(4)横流式通风机
横流通风机是具有前向多翼叶轮的小型高压离心通风机。气体从转子外缘的一侧进入叶轮,然后穿过叶轮内部从另一侧排出,气体在叶轮内两次受到叶片的力的作用。在相同性能的条件下,它的尺寸小、转速低。
与其他类型低速通风机相比,横流通风机具有较高的效率。它的轴向宽度可任意选择,而不影响气体的流动状态,气体在整个转子宽度上仍保持流动均匀。它的出口截面窄而长,适宜于安装在各种扁平形的设备中用来冷却或通风。
通风机的性能参数主要有流量、压力、功率,效率和转速。另外,噪声和振动的大小也是通风机的主要技术指标。流量也称风量,以单位时间内流经通风机的气体体积表示;压力也称风压,是指气体在通风机内压力升高值,有静压、动压和全压之分;功率是指通风机的输入功率,即轴功率。通风机有效功率与轴功率之比称为效率。通风机全压效率可达90%。
通风机未来的发展将进一步提高通风机的气动效率、装置效率和使用效率,以降低电能消耗;用动叶可调的轴流通风机代替大型离心通风机;降低通风机噪声;提高排烟、排尘通风机叶轮和机壳的耐磨性;实现变转速调节和自动化调节。
压力高低
1.低压离心通风机:风机进口为标准大气条件,通风机全压PtF≤1kPa的离心通风机。
2.中压离心通风机:风机进口为标准大气条件,通风机全压为1kPa 3.高压离心通风机:风机进口为标准大气条件,通风机全压为3kPa 4.低压轴流通风机:风机进口为标准大气条件,通风机全压为PtF≤0.5kPa的轴流通风机。
5.高压轴流通风机:风机进口为标准大气条件,通风机全压为0.5kPa
故障及维修
常见问题
通风机的耐磨性能和耐磨处理:由于大量通风机应用于工厂、矿井、隧道等的通风和排尘等,所以风机的叶轮和机壳都有不同程度的磨损,在一些地方直接影响到生产的顺利进行,因此对通风机的耐磨性能有着很高的要求。
常用的耐磨处理有堆焊,喷涂,喷焊、涂覆高分子耐磨材料等,可以相对延长通风机的使用寿命。近几年我国从国外引进一种有效的耐磨处理方法,就是在叶轮或蜗壳便面粘贴或者镶嵌耐磨陶瓷,由于耐磨陶瓷有良好的耐磨性能,可以大大提高分机的耐磨性能。并且粘贴了耐磨陶瓷片的通风机维护方便,所以在我国相关行业得到了广泛的推广应用。
解决方案
通风机磨损类故障则多使用高分子耐磨材料,多是指高分子复合材料而言,主要用于通风机传动部位磨损的修复,因材料具有更强的粘着力和抗压强度,可以做到设备免拆卸,免机加工修复,较传统方法更具优势,避免了堆焊的热应力影响及喷涂技术要求高的弊端。同时由于高分子复合材料具备金属欠缺的退让性,可以很好的吸收通风机的冲击振动,避免了二次磨损,在解决通风机传动部位磨损故障的应用中日趋成熟。

通风机
