KJ70N-F（C）矿用本安型安全监控分站说明书

● 概述

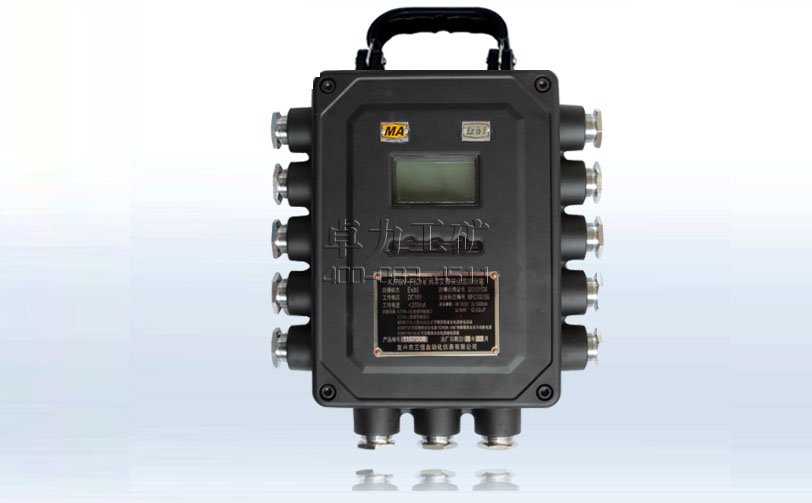

KJ70N-F（C）矿用本安型安全监控分站（以下简称分站）是一种矿用数据信息采集和控制装置，属矿用本质安全型设备。是KJ70N型煤矿安全监控系统的主要组成部分之一，它以微处理器为核心，可同时挂接8台传感器，模拟量和开关量设备可任意接入。断电方式（如多对一，多对多方式）可由上位机系统软件定义，分站自动识别断电方式。分站操作简单，使用方便，同时能兼容国内多个厂家的传感器.KJ70N-F（C）矿用本安型安全监控分站执行标准是MT/T 1005-2006《矿用分站》、《Q/320223BQG019-2010 KJ70N-F（C）矿用本安型安全监控分站企业标准》。

● 使用环境条件
设备使用环境条件要求如下：
a）环境温度：0℃～+40℃ ；
b）湿度：≤95%；
c）大气压力：80 kPa～106 kPa；
d）无显著振动和冲击的场合；
e）煤矿井下有爆炸性气体混合物，但无破坏绝缘的腐蚀性气体的场合。

● 基本功能
3.1 分站具有与传输接口双向通信及工作状态指示功能。
3.2 分站具有甲烷、风速、风压、一氧化碳、温度等模拟量采集及显示功能。
3.3 分站具有馈电状态、风筒开关、风门开关、烟雾等开关量采集及显示功能。
3.4 分站具有累计量采集功能。
3.5 分站具有控制输出的指示功能。
3.6 分站具有控制（含断电和声光报警，声光报警可由传感器或声光报警器完成）功能：
3.6.1 甲烷浓度超限声光报警和断电/复电控制功能：
a）甲烷浓度达到或超过报警浓度时，声光报警（由声光报警器完成）；
b）甲烷浓度达到或超过断电浓度时，切断被控设备电源并闭锁。甲烷浓度低于复电浓度时，自动解锁；
c）与闭锁控制有关的设备（含分站、电源、甲烷传感器、断电控制器）未投入正常运行或故障时，应切断该设备所监控区域的全部非本质安全型电气设备的电源并闭锁。当与闭锁控制有关的设备工作正常并稳定运行后，自动解锁；

3.6.2 甲烷风电闭锁功能：
a）掘进工作面甲烷浓度达到或超过1.0%CH4时，声光报警；掘进工作面甲烷浓度达到或超过1.5%CH4时，切断掘进巷道内全部非本质安全型电气设备的电源并闭锁；当掘进工作面甲烷浓度低于1.0% CH4时，自动解锁；

b）掘进工作面回风流中的甲烷浓度达到或超过1.0%CH4时，声光报警，同时切断掘进巷道内全部非本质安全型电气设备的电源并闭锁；当掘进工作面回风流中的甲烷浓度低于1.0%时，自动解锁；

c）被串掘进工作面入风流中甲烷浓度达到或超过0.5%CH4时，声光报警，同时切断被串掘进巷道内全部非本质安全型电气设备的电源并闭锁；当被串掘进工作面入风流中甲烷浓度低于0.5% CH4时，自动解锁；

d）局部通风机停止运转或风筒风量低于规定值时，声光报警，同时切断供风区域的全部非本质安全型电气设备的电源并闭锁；当局部通风机或风筒恢复正常工作时，自动解锁；

e）局部通风机停止运转，掘进工作面或回风流中甲烷浓度大于3.0%CH4时，对局部通风机进行闭锁使之不能起动，只有通过密码操作软件或使用专门工具方可人工解锁；当掘进工作面或回风流中甲烷浓度低于1.5%CH4时，自动解锁；

f）与闭锁控制有关的设备（含分站、电源、甲烷传感器、断电控制器）故障或断电时，切断该设备所监控区域的全部非本质安全型电气设备的电源并闭锁。与闭锁控制有关的设备接通电源1分钟内，应继续闭锁该设备所监控区域的全部非本质安全型电气设备的电源。当与闭锁控制有关的设备工作正常并稳定运行后，自动解锁。严禁对局部通风机进行故障闭锁控制。

3.7 分站具有初始化参数设置和掉电保护功能。初始化参数可通过主站输入和修改。
3.8 分站具有自诊断和故障指示功能。
3.9 分站外接本安电源具有备用电源功能。当电网停电后，能对甲烷、风速、风压、一氧化碳、局部通风机开停、风筒状态等主要监控量继续监控。

● 主要技术指标
4.1 供电电源
a）额定工作电压：DC18V
b）工作电流：≤200mA
4.2 信号制
4.2.1 模拟量
a) 200Hz～1000Hz，输出高电平时应不小于3V(输出电流为2mA时)，输出低电平时不大于0.5V，其正脉冲和负脉冲宽度均不得小于0.3ms；
b) 1200Hz～2000Hz，输出高电平时应不小于3V(输出电流为2mA时)，输出低电平时不大于0.5V，其正脉冲和负脉冲宽度均不得小于0.15ms。

4.2.2 累计量
输出高电平时应不小于3V(输出电流为2 mA时)，输出低电平时不大于0.5V，其正、负脉冲宽度不应小于0.3s，正、负脉冲的转换时间不大于5ms。

4.2.3  开关量输入信号
a）电平信号：输出高电平时应不小于3.0V（输出电流为2mA时），输出低电平时不大于0.5V，高电平对应逻辑“1”；低电平对应逻辑“0”；
b）电流信号：0mA/5mA，不大于0.3mA对应逻辑“0”，不小于3mA对应逻辑“1”。

4.2.4 控制量输出信号：高电平输出电流为2mA时电压幅度大于3V，低电平小于0.5V。
4.3 模拟量输入处理误差模拟量输入处理误差应不大于0.5%。

4.4 累计量输入处理误差
    累计量输入处理误差应不大于0.5%。

4.5 监控分站与传输接口之间的传输
a) 传输端口：1路；
b) 传输方式：主从、半双工、RS485、双极性；
c) 传输速率：1200bps；
d) 通讯信号电压峰峰值：（2-9）V；
e) 通讯信号电流峰值：不大于150mA。

4.6   控制执行时间
甲烷超限断电及甲烷风电闭锁的控制执行时间应不大于2s；其它控制执行时间应不大于20s；

4.7 最大传输距离
a) 监控分站到传感器、断电器、声光报警器：2km (采用MHYVR通信电缆：截面积不小于1.5mm2)；
b) 监控分站到数据传输接口：10km（采用MHY32通信电缆：截面积不小于1.5mm2）。

4.8 最大监控容量
分站能接入传感器数量为14路(模拟量、开关量、累计量共用8路，控制量6路)

4.9 备用电源连续工作时间
电网停电后，外接备用电源连续工作时间应不小于2h。

8、附录1：风电甲烷闭锁功能介绍
8.1  将分站设成具有风电甲烷闭锁功能接入系统时，需在系统软件上对分站进行固定的配置，具体配置如下：

8.1.1  分站输入口配置：
a） 1号输入口：设置为掘进工作面甲烷传感器；
b） 2号输入口：设置为回风流甲烷传感器；
c） 3号输入口：设置为串联通风入风流甲烷传感器；
d） 4号输入口：设置为风筒风量开关传感器；
e） 5号输入口：设置为局部扇风机开停传感器；
f） 其它端口：可任意配置传感器，但不参于断电的操作；

8.1.2  分站输出口配置：
a） 1号输出口：设置为控制掘进工作面设备；
b） 2号输出口：设置为控制回风流设备；
c） 3号输出口：设置为控制串联通风工作面设备；
d） 4号输出口：设置为控制局部扇风机设备；
e） 5号输出口：设置为控制声光报警器；

8.1.3  风电甲烷闭锁功能：
a） 掘进工作面甲烷浓度达到或超过1.0%CH4时，传感器声光报警；掘进工作面甲烷浓度达到或超过1.5%CH4时，切断掘进巷道内全部非本质安全型电气设备的电源并闭锁；当掘进工作面甲烷浓度低于1.0% CH4时，自动解锁；
b） 掘进工作面回风流中的甲烷浓度达到或超过1.0%CH4时，传感器声光报警，同时切断掘进巷道内全部非本质安全型电气设备的电源并闭锁；当掘进工作面回风流中的甲烷浓度低于1.0% CH4时，自动解锁；

c） 被串掘进工作面入风流中甲烷浓度达到或超过0.5%CH4时，传感器声光报警，同时切断被串掘进巷道内全部非本质安全型电气设备的电源并闭锁；当被串掘进工作面入风流中甲烷浓度低于0.5% CH4时，自动解锁；

d） 局部通风机停止运转或风筒风量低于规定值时，声光报警器声光报警，同时切断供风区域的全部非本质安全型电气设备的电源并闭锁；当局部通风机或风筒恢复正常工作时，自动解锁；

e） 局部通风机停止运转，掘进工作面或回风流中甲烷浓度大于3.0%CH4时，对局部通风机进行闭锁使之不能起动，只有通过使用专门工具方可人工解锁；当掘进工作面或回风流中甲烷浓度低于1.5%CH4时，自动解锁。（使用专用工具，打开分站外壳，按下分站板上的按键持续2s以上方可人工解锁）f） 与闭锁控制有关的设备（含分站、电源、甲烷传感器、断电控制器）故障或断电时，切断该设备所监控区域的全部非本质安全型电气设备的电源并闭锁。g） 分站接通电源1分钟内，应继续闭锁该设备所监控区域的全部非本质安全型电气设备的电源，1分钟后当与闭锁控制有关的设备工作正常并稳定运行后，自动解锁。严禁对局部通风机进行故障闭锁控制。


附录A
A.1 关联设备

序号	型号名称	防爆证号	安标证号
1	KJ70N-J（B）数据传输接口	320101135	MFC100156
2	KJ70N-J数据传输接口	2104070	MFC070020
3	KDW0.7/18-J(原KHJ6.2)矿用隔爆兼本安电源继电器箱	2082891	MAB080207
4	KDW17矿用隔爆兼本安电源	20621347	MAA010003
5	KDW28-18矿用隔爆兼本安不间断电源	2082693	MAA080025
6	KDW1140/18D矿用隔爆兼本安电源继电器箱	320091088	MAB100091
