冷冻干燥机·冷干机说明书

冷冻干燥机简称冷干机，运用了物理原理，将压缩空气中的水分冷冻至露点以下，使之从空气中析出的空气干燥机。受限于水的冰点温度，理论上来说它的露点温度可接近于0度，实际情况，好的冷冻干燥机露点温度一般在5度左右。

分类
冷干机按冷凝器的冷却方式分有气冷型,水冷型两种；
按进气温度高低分有高温进气型(80℃以下) 和常温进气型(45℃左右)；
按工作压力分有普通型(0.3—1.0MPa)和中、高压型(1.2MPa 以上)。
此外许多特殊规格的冷干机可以用来处理非空气类介质,如:二氧化碳,氢气,天然气,高炉煤气,氮气等。

冷干机特点
1、制冷压缩机采用高温型全封闭制冷压缩机,运转稳定,噪声低,性能可靠,省电寿命长。
2、热交换器、冷凝器选用优质、高效螺纹管,传热系数高,因而体积小,结构紧凑。筒体材料选用不锈钢或碳钢镀锌,可避免对夺压缩空气的二次污染。
3、制冷控制元件均采用世界上最先进的制冷元件,性能优良,具有热力膨胀阀的节流降压功能,热气旁通阀的能量调节功能,油分离器的冷冻油的油分保护功能,冷媒高低压控制器的冷媒高低压保护等功能。
4、气液分离采用旋风分离与不锈钢丝网捕雾有机结合的气液分离器,具有气液分离效果彻底,避免水份的二次蒸发,确保冷干机的干燥效果的重要作用。它比旋风分离器分离效果好得多,同时又比过滤式气液分离器使用成本低, 具有较市制性能价格比。
5、设备结构设计合理,便于维护保养,箱式外形,美观大方。
6、无基础安装。
7、实时显示运行参数。

工作原理
潮湿高温的压缩空气流入前置冷却器（高温型专用）散热后流入热交换器与从蒸发器排出来的冷空气进行热交换，使进入蒸发器的压缩空气的温度降低。
换热后的压缩空气流入蒸发器通过蒸发器的换热功能与制冷剂热交换，压缩空气中的热量被制冷剂带走，压缩空气迅速冷却，潮湿空气中的水份达到饱和温度迅速冷凝，冷凝后的水分经凝聚后形成水滴，经过独特气水分离器高速旋转，水分因离心力的作用与空气分离，分离后水从自动排水阀处排出。经降温后的空气压力露点最低可达2℃。 降温后的冷空气流经空气热交换与入口的高温潮湿热空气进行热交换，经热交换的冷空气因吸收了入口空气的热量提升了温度，同时压缩空气还经过冷冻系统的二次冷凝器（同行独有的设计）与高温的冷媒再次热交换使出口的温度得到充分的加热，确保出口空气管路不结露。同时充分利用了出口空气的冷源，保证了机台冷冻系统的冷凝效果，确保了机台出口空气的质量。

四大部件
制冷压缩机
制冷压缩机是制冷系统的心脏，最后由排气管排出。
冷凝器
冷凝器的作用是将冷媒压缩机排出的高压、过热冷媒蒸气冷却成为液态制冷剂，其热量被冷却水或冷却空气带走。使制冷过程得以连续不断进行。
蒸发器
蒸发器是冷干机的主要换热部件，压缩空气在蒸发器中被强制冷却，其中大部分水蒸气冷却而凝结成液态水排出机外，从而使压缩空气得到干燥。低压冷媒液体，在蒸发器里发生相变变成为低压冷媒蒸汽，在相变过程中吸收周围热量，从而使压缩空气降温。
膨胀阀
热力膨胀阀（毛细管）是制冷系统的节流机构。在冷干机中，蒸发器制冷剂的供给及其调节者是通过节流机构来实现的。节流机构使制冷从高温高压液体进入蒸发器。

主控制器
1、ON/OFF按钮开关安装在机台的仪表盘上，用于控制机台的运行与停止。
2、冷冻系统高低压保护开关安装在机台内，用于控制冷冻系统高压端及低压端的压力，避免机台的压力超过使用范围而造成设备的损坏。
3、化霜电磁阀安装在机台内，用于控制机台的冷凝压力，避免机台冷凝压力过低，造成蒸发器冰堵。
仪表控制
机台的主要仪表由压缩机空气压力表、冷媒高压表、冷媒低压表组成；主要控制器由ON/OFF按钮开关、冷冻系统高低保护开关、防冻开关组成。
1、空气压力表安装在仪表盘上，用于显示机台压缩空气的压力。表上由若干刻度组成，表内下方Mpa和中Kg/CM2代表的是压力的单位值。读取压力数值时， 观察表上指针对应的刻度值加上其相对的单位值即可。
2、冷媒低表安装在仪表盘上，用于显示冷冻系统的低压端的压力或温度，表上由若干刻度组成，读法与高压表相同。

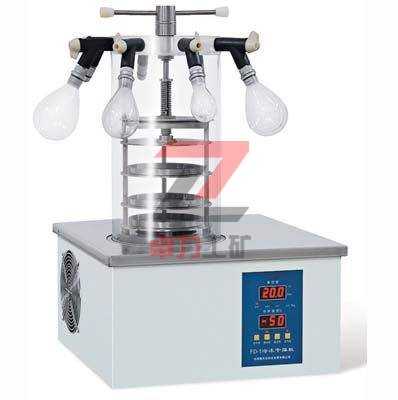

冷冻干燥系统的组成
1.干燥室或者多歧管
2.抽真空系统：用于克服阻碍因素和加速气体流动
3.热源：提供能量
4.低温冷凝器：用于使蒸气压差最大化并捕捉蒸汽使之冻结，避免水蒸汽污染真空泵。

干燥步骤
1.预冻：为接下来的升化过程准备样品。
2.初级干燥：在此过程中冰升化而不融化。
3.次级干燥：在此过程中，固体物质的残留水分被除去，从而留下干燥样品，这一步骤对保存样品的稳定性非常重要。

操作保养
① 、启动前检查项目
电源电压、相数、频率是否符合规定（请对照铭牌）,电源线接线是否牢固。
系统各配管连接部分是否锁紧。
检查机台的制冷系统压力是否正常。(压力表指示低于0.2Mpa时请通知我经销商或我司服务部门)
干燥机摆置是否适当，环境温度是否满足使用要求。
检查自动排水阀前端之球阀是否打开。
干燥机入口温度是否超过规定值。
为了更好的提升空气的质量，使用时请先启干燥机并使其运行平稳后，再将压缩空气送入。关闭时请先将压缩空气关闭再关闭干燥机，并将空气管路中的压缩空气排空，以免因干燥不良或管路水分残留，影响空气质量。
②、启动及运行
将电源送至控制箱内，按下ON/OFF按钮开关的ON键，运转指示灯指示，机
台接触器吸合，压缩机运转。此时冷媒低压表指针应指示在60~85Psig范围内。
如果负荷超过此范围，请根据《蒸发压力调节》进行调节。
压缩机运转平稳后冷媒高压表的压力上升至120~240Psig之间。当冷媒高压压
力高于此范围，请检查冷凝器散热是否良好、空压机入口温度及环境温度是否
过高。当低于140Psig防冻开关动作，冷凝风扇停止运转，以提升压力保证机
台的正常运行。如果机台长期运行于低压力状态下请检查制冷系统是否泄漏、
环境温度是否过低。
为避免压缩机因频繁起动造成压缩机的损坏。停机后重新开机需等三分钟以上。
机台上的阀门出厂时已调好，如非专业人员请勿调节，以免造成机台不必要的损坏。
③、机台的停止
关机前请先将空压机关闭。
关闭空压机后按下ON/OFF开关的OFF关闭机台
关闭机台的电源。
④、机台的调试（蒸发压力的调节）
机台启动运行平稳后冷媒低压偏移正常值时请按如下方法调节热气旁路阀。
用R-22冷媒时蒸发压力低于0.4MPa时利用六角扳手顺时针方向调整热气旁路阀使热气进入系统，蒸发温度上高。高于0.5MPa时利用六角扳手逆时针方向调整热气旁路阀降低蒸发温度。
用R-12冷媒时蒸发压力范围在0.18~0.32MPa之间，低于0.18MPa或高于0.32MPa时应调节热气旁路阀。调节方法与R-22系统相同。（R12现逐渐被淘汰）
调整旁路阀前应先检查机台负荷是否过大，环境温度及入口温度是否过高、冷凝器是否脏堵等，如有上述情形应先予以排除后方可调整。如调整后无法达到正常值请联系我司经销商。
蒸发压力出厂时已调节好，如压力无变化请勿调整。
