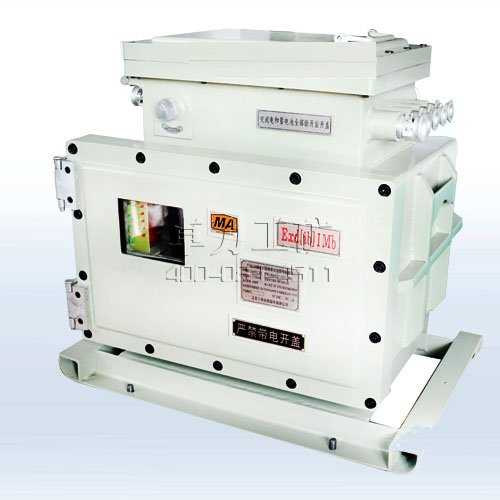

KJJ110煤矿用隔爆兼本安型传输接口说明书

一、系统概述
KJJ110煤矿用隔爆兼本安型传输接口 (以下简称传输接口)属矿用本质安全型设备，可以在有甲烷、煤尘爆炸的危险环境中使用，为具备以太网或具备RS485传输接口的设备提供信息交换渠道。设备提供4个千兆光口，1个百兆光口，5个百兆电口、4个标准的RS485传输接口，同时具备冗余以太网功能。

二、使用环境条件
备工作环境条件要求：
a） 环境温度：0℃～+40℃ ；
b） 湿度：≤95%RH；
c） 大气压力：80 kPa～106 kPa；
d） 无显著振动和冲击的场合；
e） 煤矿井下有甲烷及其它爆炸性气体混合物，但无破坏绝缘的腐蚀性气体的场合；
f） 无强磁场、无显著振动和冲击的场合；无直接滴水、淋水场合。
产品能承受的最恶劣的贮运条件
a）  高温：+60 ℃；
b）  低温：-40 ℃；
c）  湿度：95 %；
三、主要技术指标
 供电电压及功耗
a）  工作电压：AC 127 V / AC 220 V / AC 380 V / AC 660 V（变压器抽头式）；
b）  视在功率：≤ 150 VA；变压器原边地串联额定值1A保险丝，副边串联额定值0.7A保险丝。
5.1.2  后备电源功能
a）  交流供电停止时，电池供电时间 ≥ 2 h；
b）  转换时间：≤0.5s；
c)   最高充电电压：28 V；
d)   充电方式：内部浮充；  e)   蓄电池型号规格及数量：D8AH 镍氢电池组，为20节电池串联，单节容量：1.2V/8Ah，电池组浇封，符合GB/T 22084.2-2008的要求。
 千兆以太网光端口
a）  接口数量：4个；
b）  传输方式：全双工，TCP/IP协议，光传输；
c）  传输速率：1 Gbps；
d）  发射光功率：-15.0 dBm ～ 0.0 dBm（单模光纤，1310nm）；
e）  光接收灵敏度：≤-25.0dBm（单模光纤，1310nm）。
f）  传输距离：10 km（发射光功率-15～0dBm；接收灵敏度-25.0dBm；使用MGTSV型单模光缆；光纤接点总数8个，其中热熔接点3个，冷熔接点3个，活动连接点2个。）
百兆以太网光端口
a）  接口数量：1个；
b）  传输方式：全双工，TCP/IP协议，光传输；
c）  传输速率：10 Mbps / 100 Mbps自适应；
d）  发射光功率：-15.0 dBm～0.0 dBm（单模光纤，1310nm）；
e）  光接收灵敏度：≤-25.0 dBm（单模光纤，1310nm）。
f）  传输距离：10 km（发射光功率-15～0dBm；接收灵敏度-25.0dBm；使用MGTSV型单模光缆；光纤接点总数8个，其中热熔接点3个，冷熔接点3个，活动连接点2个。）
  本安以太网电端口
a）  接口数量：5个；
b）  传输方式：全双工，TCP/IP协议，电传输；
c）  传输速率：10 Mbps / 100 Mbps自适应；
d）  信号工作电压峰峰值：1.5 V ～ 5.0 V；
e）  最大传输距离：100 m（使用MHYV 2×2×0.8 矿用阻燃通信电缆）。
RS485信号端口
a）  接口数量：4个；
b）  传输方式：主从式、半双工、双极性；
c）  传输速率：1200 bps；
d）  信号工作电压峰峰值：2.0 V ～ 15.0 V；
e）  最大传输距离：10 km (采用MHY32通信电缆，线径截面不小于1.5 mm2)。
