KDJ系列防爆电动锯轨机说明书

KDJ系列防爆电动锯轨机|


发布时间:2014-11-06 03:24:17人气:461

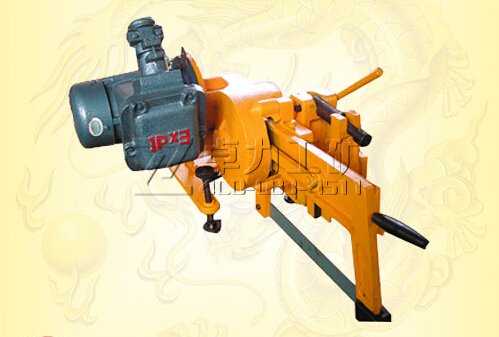

产品名称: KDJ防爆电动锯轨机
产品型号: KDJ

产品描述: KDJ-I防爆电动锯轨机
1、产品用途
(矿用)防爆电动锯轨机是矿业有轨道路铺设、维护的必备理想工具之一,主要具有交流电源地区的大坑道的铺轨、接轨、维修等场所。
生产标准:企业标准
2、机器规格
2.1 锯轨形式:偏心自压式
2.2 锯轨动程:160mm
2.3 每分钟往复次数:59次左右
2.4 锯条规格:93-7W9(高速机用锯条400×35×1.6mm)
2.5 锯轨范围及锯轨速度
钢轨类型
(公斤/米) 轻 轨 重 轨
5 8 11 15 18 24 38 43 50
锯轨时间(分) 10-15 31-35
2.6 锯轨完毕,材料温升<50º;
2.7 使用电压,380V(用户可选择其它规格)
2.8 电机功率:0.75KW
2.9 整机质量:90kg
3 全机组成部分及主要结构特点
该机由电动机、变速齿轮、偏心轮、连杆、滑动导轨及夹持机构、定位支承组成。
主要结构特点,本机以电动机为动力。由电动机带动齿轮箱,实现变速。带有钢锯条的滑动导板通过齿轮箱出轴上的偏心轮由连杆传动,使导板在导槽内以一定的条件作往复运动,实现锯轨目的。本机另一组成部分为机架部分,它起到支承和实位作用。本机结构紧凑,旋工占地面积小,在实施作业时不需移动钢轨,而且就材定位,就位锯轨,效率高,发热少,操作方便。
4 使用说明 作业流程
4.1 使用前小心撬开包装装箱单,拿出机器后逐一对照装箱单,清点无误后,清除机器上的防锈油及其它污物,然后上机油待用。
4.2 操作 先在钢轨欲据部位划上记号,把机器搬上钢轨,然后将锯条刀口大约对准记号,把夹紧部位卡住钢轨,旋动夹紧手柄直至机器初步固定在钢轨上,这时锯条已垂直于钢轨。稍稍松开夹紧手柄,步步移动机器。让锯条口对准记号,再转动夹紧手柄,直至机器夹紧(固定)在钢轨上为止。为了增加锯轨时的钢性,必须将三只支承螺钉向下旋动,让支承螺钉顶端顶到地面上或地面固定物上,再轻轻向下转到0.5到1圈,这时定位和支承已告结束,接下是锯轨,接通电源,开动电机,导板将带动钢锯条在导槽内作每分钟59次左右的往复运动,查看机器运动正常与否,有否杂噪音,确定正常无误后,将操作手柄往钢轨方向转动,慢慢放下直到运动着的锯条刚刚碰到被锯钢轨开始切削,然后松开操作手柄,直至锯断钢轨。将操作手柄恢复原位,钢锯将同时抬上,离开钢轨,并关闭电源开关,松开夹紧手柄,松开支承螺钉,将机器脱离被锯钢轨,继续下轮作业或归库。
5 机器的维护及保养为了确保机器正常运行,并保证灵活可靠,必须对机器进行有效的保养和维护。
5.1 每次使用时必须对机器进行充分润滑,要进行齿轮箱油位检查,对滑动导板与导槽注机油润滑,对各活动关节油保证灵活。
5.2 为保证切削顺利防止锯条断裂,要求尽量锯轨在一次装夹完成,避免接刀切割,同时,在切割时对切口加注清水作润滑剂。
5.3 为确保机器每次正常使用,请在每次使用完毕后,清洁机器表面特别是活件及裸露滑动件上足机油。勿磕、碰、摔、撞机器以保证机器运动自如。
