GFK30风门开闭状态传感器说明书

GFK30风门开闭状态传感器|GFK30(A)、GFK30(B)矿用语音声光风门传感器


发布时间:2019-07-04 00:21:55人气:341
1、概述
GFK30 (原KGE12)矿用语音声光风门开闭状态传感器(以下简称:风门传感器)是磁性驱动的位置开关传感器,适用于监测煤矿井下风门的开闭状态。
风门传感器系矿用本质安全型产品,可用于矿井下有甲烷及粉尘爆炸危险环境中。
安装在井下巷道的各级风门上,用来监测风门的开闭状态,为通风管理提供风门状态信息,在风门开启时进行语音声光报警,提醒操作人员关好风门。
风门传感器可与与KJ66N煤矿安全监控系统配套使用,可配接KJ66N-F及KJF23X分站。其无源开关触点信号或电流信号可直接提供给矿井监控系统采集、处理。

2、工作原理
GFK30风门传感器是一种磁性驱动开关,它将组件装在风门上,而把干簧开关组件安装在对应的门框上。当风门关闭时,磁体组件紧靠干簧开关组件,由磁件组件产生的磁专长使干簧开关组件维持闭合(或断开)状态,这时由干簧开关组件输出-闭合(或断开)信号给监测系统分站或向地面传输信号的载波设备,经数据线在地面中心站或模拟盘显示风门“关”状态。当风门打开时,磁体组件离开了干簧开关组件,干簧开关组件即输出-断开(或闭给监测系统分站或向地面传输信号的载波设备,经数据线在地面中心站模拟盘显示风门“开”状态。

3、风门传感器在下列环境条件下应能正常工作:
a) 环境温度:0℃~+40℃;
b) 平均相对湿度:不大于 95%(+25℃);
c) 大气压力:80kPa~110kPa;
d) 煤矿井下有甲烷、煤尘等爆炸性混合物,但无破坏绝缘的腐蚀性气体的场合。
风门传感器能承受的最恶劣的贮运条件为:
a) 高温:+60℃;
b) 低温:-40℃;
c) 平均相对湿度:不大于 95%(+25℃);
d) 振动:50m/s

4  技术性能
3.1 防爆型式:
矿用本质安全型,标志为“ExibIMb”。
3.2 电气性能
3.2.1 电源
额定工作电压 DC18V,电流≤200mA ,电压波动范围 DC 12~25 V。
关联设备见《申请产品主要零(元)部件及重要原材料明细表》。
3.2.2 输出功能
3.2.2.1语音声光报警功能
风门传感器的开闭状态采用语音声光报警方式,当风门打开时,语音报警发出报警声同时红色报警灯
闪亮;当风门关闭后,语音报警声停止同时红色光报警灯停熄灭。
3.2.2.2信号输出功能
3.2.2.2.1接点信号输出:(内部拨动开关选至 JD)风门“开”状态,接点导通;风门“关”状态,接点断
开; 接点容量:30V/0.1A(阻性)。
3.2.2.2.2电流信号输出:(内部拨动开关选至 DL),风门“开”状态,电流输出:0mA(负载阻抗≤1kΩ);风门“关”状态,电流输出:5±0.5mA(负载阻抗≤1kΩ)。
3.3动作距离 不小于 30mm,复位距离不大于 80mm(使用配套磁体)。
3.4 防护等级:IP54。
3.5 本安参数:Ui:25V Ii:200mA。

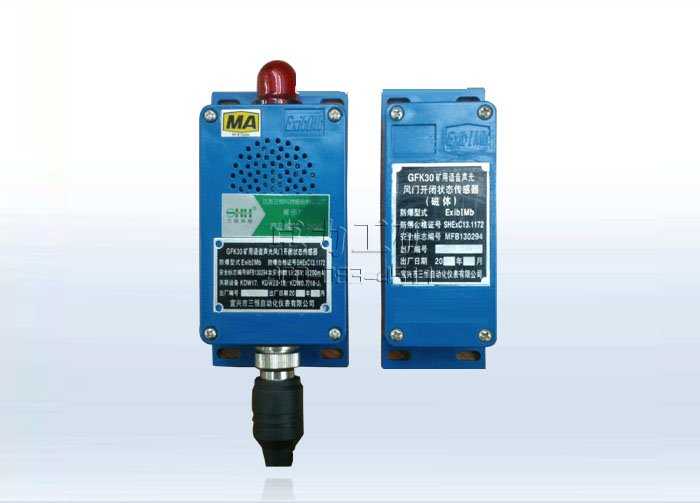

GFK30矿用语音声光风门开闭状态传感器
