LGBH孔板流量计·节流装置说明书

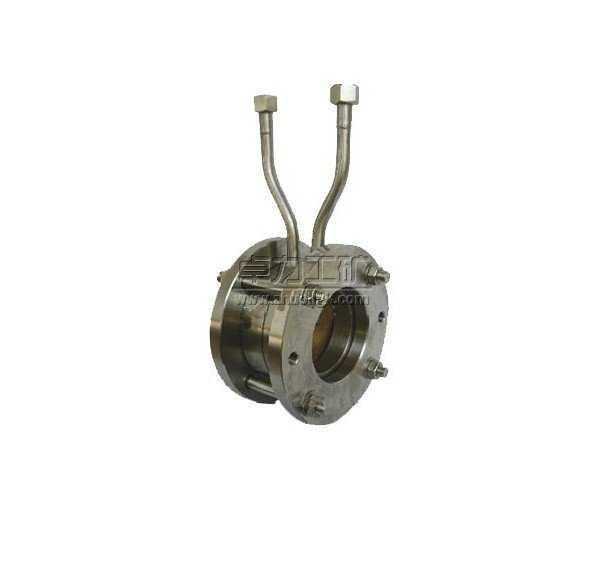

LGBH孔板流量计·节流装置|智能型孔板流量计


发布时间:2018-04-10 08:49:51人气:540
一、概述
LGBH系列孔板流量计是测量流量的差压发生装置,配合各种差压计或差压变送器可测量管道中液体、蒸汽、气体各种流体的流量。
孔板流量计节流装置包括环室孔板,喷嘴等。 孔板流量计广泛应用于石油、化工、冶金、电力、轻工等部门。
充满管道的流体,当它们流经管道内的节流装置时,流束将在节流装置的节流件处形成局部收缩,从而使流速增加,静压力低,于是在节流件前后便产生了压力降,即压差,介质流动的流量越大,在节流件前后产生的压差就越大,所以孔板流量计可以通过测量压差来衡量流体流量的大小。这种测量方法是以能量守衡定律和流动连续性定律为基准的。
智能节流装置(孔板流量计)是集流量、温度、压力检测功能于一体,并能进行温度、压力自动补偿的新一代流量计,该孔板流量计采用先进的微机技术与微功耗新技术,功能强,结构紧凑,操作简单,使用方便。

二、特点
▲孔板流量计节流装置结构易于复制,简单、牢固,性能稳定可靠,使用期限长,价格低廉。
▲孔板计算采用国际标准与加工
▲孔板流量计应用范围广,全部单相流皆可测量,部分混相流亦可应用。
▲标准型节流装置无须实流校准,即可投用。
▲一体型孔板流量计安装更简单,无须引压管,可直接接差压变送器和压力变送器。
2.1智能型孔板流量计特点
▲采用进口单晶硅智能差压传感器
▲高精度,完善的自诊断功能
▲智能孔板流量计智能孔板流量计其量程可自编程调整。
▲智能孔板流量计可同时显示累计流量、瞬时流量、压力、温度。
▲具有在线、动态全补偿功能外,智能孔板流量计还具有自诊断、自行设定量程。
▲配有多种通讯接口
▲稳定性高
▲量程范围宽、大于10:1
2.2智能型孔板流量计技术指标
▲高精度:±0.075%
▲高稳定性:优于0.1%FS/年
▲高静压:40MPa
▲连续工作5年不需调校
▲可忽略温度、静压影响
▲抗高过压

三、选型
型号
LGBH 节流装置(孔板流量计)
  代号 按其结构特征的两大基本分类
  K 孔板
  P 喷嘴等
  代号 公称压力(105Pa)
  2.5 2.5
  10 10
  16 16
  25 25
  64 64
  100 100
  200 200
  代号 口径(mm)
  10~1600 10~1600mm
  代号 按其结构形式细分
  H 标准孔板(环室)
  Y 标准孔板(法兰)
  K 标准孔板(钻孔)
  I ISA 1932喷嘴
  L 长径喷嘴
  W 文丘利喷嘴
  G 经典文丘利管
  S 双重孔板
  Q 圆缺孔板
  Z 锥形入口孔板
  R 1/4圆孔板
  P 偏心孔板
  N 整体(内藏)孔板
  X 楔形孔板
  T 不在上述之列的特殊节流装置
  代号 介质
  1 液体
  2 气体
  3 蒸汽
  4 高温液体
  代号 补偿形式
  N 不带压力、温度补偿
  P 带压力补偿输出
  T 带温度补偿输出
  Q 带压力、温度补偿输出
  代号 变送器差压量程范围
  0 微差压量程
  1 低差压量程
  2 中差压量程
  3 高差压量程
  代号 是否带现场显示
  W 节流装置传感器
  X 智能节流装置(流量计)


LGBH孔板流量计


卓力工矿是国内知名LGBH孔板流量计·节流装置生产厂家,有丰富的经验为客户提供高品质的LGBH孔板流量计·节流装置及完善的售后服务,如果您想了解最新LGBH孔板流量计·节流装置价格或者更详细信息,欢迎拨打服务热线:13280082001 18605374511.或者联系在线客服: 点击这里、立刻咨询;我们携程为您服务!

常见问题:LGBH孔板流量计·节流装置发货时间? LGBH孔板流量计·节流装置售后保障? LGBH孔板流量计·节流装置订货需要提供什么信息?


产品标签:LGBH孔板流量计·节流装置| 智能型孔板流量计
