压缩空气流量计说明书

压缩空气流量计|压缩空气流量计厂家


发布时间:2018-04-09 02:44:48人气:516
压缩空气流量计可以是采用靶式流量计来计量,不仅具有传统孔板、涡轮、涡街等流量计无可动部件的特点,同时又具有与容积式流量计相媲美的测量准确度,加之其特有的抗干扰、抗杂质性能,除能替代常规流量所能测量的流量计量问题,流量计尤其在小流量、高粘度、易凝易堵、高温、强腐蚀、强震动等流量计量困难的工况中具有很好的适应性。

压缩空气流量计的功能介绍:
现场液晶表头显示,实时温度、实时压力、瞬时流量、流量累计,有温度、压力补偿功能,在测量气体、蒸汽时,根据实测温度、压力进行查表方式保偿,保证流量不受温度、压力变化,引起汽体密度的变化而影响流量计准确性。普通涡街流量计按1:5程比出厂时,在20%以下,80%以上量程段时,没法保证流量精度,因非智能型没法通过内部程序,进行流量信号多点线性化补偿,压缩空气流量计通过多点线性化补偿,保证流量计在每点量程段流量精度。智能型流量计量程比1:15,比普通涡街流量计高出3倍量程比。压缩空气流量计有温度、压力故障自诊断自动补偿功能,断电记录时钟、日期功,通过按键可切换显示工况标况流量,采用双传感器,有较强振动功能
输出信号:压缩空气流量计可以三线同时输出二路电流(ma)、频率信号,(对应:瞬时流量、流量累计、温度、压力)可通过流量计菜单任意设置。二线输出一路电流(ma)(对应:瞬时流量、流量累计、温度、压力) 可通过仪表菜单设置。

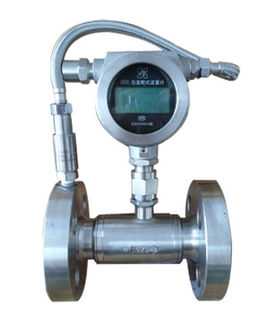

产品名称:压缩空气流量计
口 径:DN15~DN3000mm
公称压力:0.6~42MPa
工况温度:-180~+500℃
精 度:±0.2~±1.5%FS
量 程 比:1:10
壳  体:碳钢;不锈钢(或按用户要求提供)(衬氟)
供电方式:内置3.6VDC锂电池(两年换一次);外供24VDC(可选)
输出信号:4~20mA二线制;脉冲0~1000HZ;RS232/RS485(或按用户要求协商提供)
防护等级:IP65 IP67
防爆标志:本安型ExiallCT4;隔爆型ExdllCT4
执行标准:企标Q/BET05-06
表头显示:累积流量;瞬时流量;工况温度;工况压力(温压补偿式才有);棒状满量程百分比;故障自检
连接方式:双法兰式、插入式、对夹式

应用领域
压缩空气流量计目前已广泛应用于冶金、石油、化工、能源、食品、环保等各个领域的流量测量
1、测量介质:气体、液体、蒸汽。
2、双排液晶同时显示累计流量和瞬时流量;
3、内部锂电池供电,无需外部电源;
4、微功耗设计,两节+3v锂电池可连续工作一年半以上;
5、空气质量传感器的感应元件不直接与被测介质接触,性能稳定、可靠性高。
6、传感器内无可动部件,结构简单而牢固,压损小、维扩量小、使用寿命长。
7、范围度宽达10:1~15:1。
8、压缩空气流量计测量范围:正常工作范围,雷诺数为20,000-7,000,000;输出信号不受液体温度、压力、粘度及组份影响。测量可能范围,雷诺数8,000-7,000,000。
9、精度等级:液体,指示值的±1.0%;气体,指示值的±1.0%;蒸汽,指示值的±1.5%。
10、输出信号:a.oc门脉冲输出; b.电流4-20ma(两线制/三线制)。
11、电源电压:+24vdc(需要信号输出时提供)。
12、介质温度: 普通型a.-40℃~+130℃;b.-10℃~+250℃;
13、压缩空气流量计工作压力:0-2.5mpa,法兰夹持连接(注:应用户要求,可提供其它压力等级,需定做)。
14、压力损失:δpδp=1.079*10-6*ρ*v2 (式中:δp:压力损失kpa;ρ:被测介质的密度kg/m3;v:被测介质的流速m/s)。
15、壳体材料:碳钢;不锈钢(1cr18ni9ti)。
16、规格(管道内径)20、25、32、40、50、65、80、125、150、200、250、300(大于dn300口径为插入式)。
17、环境温度 -25℃~+55℃;湿度≤85%rh。
18、压缩空气流量计防爆类型:隔爆型;防爆标志;iaiict4。

压缩空气流量计


卓力工矿是国内知名压缩空气流量计生产厂家,有丰富的经验为客户提供高品质的压缩空气流量计及完善的售后服务,如果您想了解最新压缩空气流量计价格或者更详细信息,欢迎拨打服务热线:13280082001 18605374511.或者联系在线客服: 点击这里、立刻咨询;我们携程为您服务!

常见问题:压缩空气流量计发货时间? 压缩空气流量计售后保障? 压缩空气流量计订货需要提供什么信息?
