割煤机说明书

割煤机，截煤机，链式割煤机，链式截煤机，掏槽机，小型煤机

割煤机系列矿用链锯重量轻，功能强大，按矿用防爆电器标准制造，适用露天的煤矿、硫磺矿、石膏矿的施工作业,是切割煤层、岩石、混凝土、钢筋混凝土、管道、砖石、石头和其它石材的理想工具。45厘米的横向切割能力能很快的在煤层、墙上开门、开窗，在水泥管路上开槽、修剪。

用途
割煤机使用于一般中、小型矿井下缓倾薄煤层﹑极薄复合煤层采煤工作面开切底槽，达到掏槽落煤的作用。
适用范围: 切割煤层、岩石、混凝土、钢筋混凝土、管道、砖石。

使用范围
可在周围环境空气的甲烷、煤灰、硫化氢、二氧化碳等含量不超过《煤矿安全规程》所规定的安全含量的矿井中使用。
本机适用于煤层倾角大，适宜沿煤壁底板倾斜角度a<25°、截煤层硬度f≤4°的工作面。
本机使用于凹凸不平复杂煤层的开采，可在采高0.30米以上工作面开切底槽之用。

详细参数

调整方式	手动、脉动、无极调速	工作方式	沿煤壁来回、左右作业
牵引方式	刚丝绳内牵引	电机型号	YBK2—160L－4
牵引速度	0～920mm/min	电机功率	15KW
截槽深度	800～900 mm	额定电压	380V/660V
截链线速度	1900mm/s	外型尺寸	1800×390×280mm
绳筒容量	20000mm	钢丝绳规格	6×37（Φ10.5mm）
牵引力	15.33KN	整机重量	750±2kg
牵引功率	5KW	截割功率	10KW
冷却方式	水冷	空载下放速度	4018mm/min
冷却方式	螺旋水道内冷	工作方式	沿煤壁来回，左右工作
防尘方式	冷却水截煤部防尘	润滑方式	连续无压润滑

割煤机的特点
1、外观精良，体积小，产品重量比同类型产品轻200公斤左右，操作灵活；
2、有高、低速两档位，用低速切割煤层、高速空载牵引或放绳，并设有互锁装置，故能自动分离，从而避免摩擦片烧结；
3、链条拆卸简单；
4、高、低速自动脱离（低速切割，高速空载牵引）；
5、箱体内部机构每个部装总成形式装拆，井下维修方便，节约了井外维修的时间及人力、物力；
6、齿轮、齿轴选用优钢并特殊热处理精制而成；
7、4道油封，确保箱体各连接部位不易漏油； 结构:整机由牵引部、电机（专用防爆风冷、水冷式电机）、切割部三部分组成。

结构说明

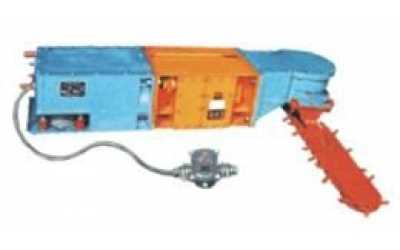

割煤机整机由牵引部、电动机、（专用防爆水冷式电机）、截煤部连接组成。
小型割煤机主要包括由双输出轴电动机带动的连接于两端的牵引装置和切割装置，牵引装置是由牵引减速器带动的牵引卷筒构成，切割装置是由切割减速器带动的配装有一组割煤刀的回转链条构成，整机横卧矮小，回转链条环绕于切割机梁的齿槽内回转运动时，对薄型煤层进行切割，并由牵引钢绳拉动割煤机平稳滑移，即可对薄型煤层进行切割掏槽机械化采煤作业，小型割煤机结构简单、制造容易、操作使用和维护管理都极其方便，可减轻工人劳动强度，提高生产效率和煤品的块个率，经济效益十分显著，有极好的推广使用前景。

效果
使用本机完成机械掏槽作业，改变采煤工作面采用手工掏槽作业的落后工艺，减轻工人劳工生产率，与炮采工艺相比改善了采煤工人的劳动安全生产条件，确保采煤工作面正规循环作业，增加块煤率，为薄煤层机械化采煤提供了一种使用装备。

本机与其他类型的截煤机相比:
除切割深度、切割速度、切槽宽度基本相同外，有高、低速两档位，用低速切割煤层、高速空载牵引或放绳，并能自动分离；
加有适量润滑油不会烧结摩擦片。大大节约了时间和能源；
切链不用铆接,采用穿销连接，拆卸简单、取出井外刃磨非常轻便。
