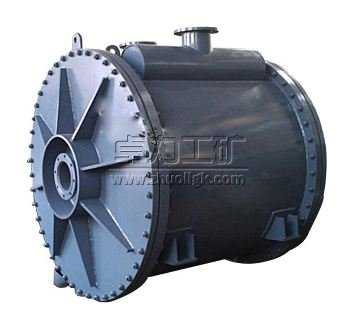

螺旋板式换热器说明书

螺旋板式换热器是一种新型换热器，传热效率好，运行稳定性高，可多台共同工作。螺旋板式换热器是一种高效换热器设备,适用汽－汽、汽－液、液－液，对液传热。
标准   现行标准为JB/T4751-2003《螺旋板式换热器》。
应用   螺旋板式换热器适用于化学、石油、溶剂、医药、食品、轻工、纺织、冶金、轧钢、焦化等行业。
分类   按 结构形式可分为 不可拆式（Ⅰ型）螺旋板式及可拆式（Ⅱ型、Ⅲ型）螺旋 板式换热器。

结构性能
1、本设备由两张卷制而成，形成了两个均匀的螺旋通道，两种传热介质可进行全逆流流动，大大增强了换热效果，即使两种小温差介质，也能达到理想的换热效果。
2、在壳体上的接管采用切向结构，局部阻力小，由于螺旋通道的曲率是均匀的，液体在设备内流动没有大的转向，总的阻力小，因而可提高设计流速使之具备较高的传热能力。
3、I型不可拆式螺旋板式换热器螺旋通道的端面采用焊接密封，因而具有较高的密封性。
4、II型可拆式螺旋板换热器结构原理与不可拆式换热器基本相同，但其中一个通道可拆开清洗，特别适用有粘性、有沉淀液体的热交换。
5、III型可拆式螺旋板换热器结构原理与不可拆式换热器基本相同，但其两个通道可拆开清洗，适用范围较广。

特点
1、传热效率高（性能好）
一般认为螺旋板式换热器的传热效率为列管式换热器的1-3倍。等截面单通道不存在流动死区，定距柱及螺旋通道对流动的扰动降低了流体的临界雷诺数，水水换热时螺旋板式换热器的传热系数最大可达3000W/（㎡.K）。
2、有效回收低温热能
螺旋板式换热器由两张卷制而成，进行余热回收，充分利用低温热能。
3、运行可靠性强
不可拆式螺旋板式换热器螺旋通道的端面采用焊接密封，因而具有较高的密封性，保证两种工作介质不混合。
4、阻力小
在壳体上的接管采用切向结构。比较低的压力损失，处理大容量蒸汽或气体；有自清刷能力，因其介质呈螺旋型流动，污垢不易沉积；清洗容易，可用蒸汽或碱液冲洗，简单易行，适合安装清洗装置；介质走单通道，允许流速比其他换热器高。
5、可多台组合使用
单台设备不能满足使用要求时，可以多台组合使用，但组合时必须符合下列规定：并联组合、串联组合、设备和通道间距相同。混合组合：一个通道并联，一个通道串联。

优、缺点
优点：螺旋板式换热器结构紧凑，单位体积提供的传热面很大，如直径￠1500mm高1200mm的螺旋板换热器的传热面可达130m2。流体在螺旋板内允许流速较高，并且流体沿螺旋方向流动，滞流层薄，故传热系数大，传热效率高。此外还因流速大，脏物不易滞留。
缺点：螺旋板式换热器要求焊接质量高，检修比较困难。重量大，刚性差，螺旋板式换热器运输和安装时应特别注意。
生产实践证明，螺旋板式换热器与一般列管式换热器相比是不容易堵塞的，尤其是泥沙、小贝壳等悬浮颗粒杂质不易在螺旋通道内沉积，分析其原因；一是因为它是单通道杂质在通道内的沉积一形成周转的流还就会提高至把它冲掉，二是因为螺旋通道内没有死角，杂质容易被冲出。

基本参数
1.螺旋板式换热器的公称压力PN规定为0.6，1，1.6、2.5Mpa（即原6、10、16、25kg/cm）（系指单通道的最大工作压力）试验压力为工作压力的1.25倍。
2.螺旋板式换热器与介质接触部分的材质，碳素钢为Q235A、Q235B、不锈钢酸港为SUS321、SUS304、3161。其它材质可根据用户要求选定。
3.允许工作温度：碳素钢的t=0-+350℃。不锈钢酸钢的t=-40-500℃。升温降压范围按压力容器的有关规定，选用本设备时，应通过恰当的工艺计算，使设备通道内的流体达到湍流状态。（一般液体流速1m/Sec气体流速10m/Sec）.设备可卧放或立放，但用于蒸气冷凝时只能立放；用于烧碱行业必须进行整体热处理，以消除应力。
4.选用设备时，应通过适当的工艺计算，使设备通道内的液体达到湍流状态（一般液体速度≥0.5m/s；气体≥10m/s）。
5.设备可卧放或立放，但用于蒸汽冷凝时只能立放。
6. 用于烧碱行业必须进行整体热处理，以消除应力。
7.当通道两侧流量值差较大时，可采用不等间距通道来优化工艺设计。

使用说明
1、 设备安装，应请熟悉该系统工艺的工程技术人员指导，按照本说明书和产品质量证明书及其系统工艺特点，确定安装工艺方案。在安装中，应考虑尽量利用管道的走向吸收热膨胀，并且安装要水平、对正，不能产生附加应力，以免对设备造成不利影响。管道联接应使两流程完全逆流状态，以提高传热效果。
2、 安装之前应清洗管道系统，不得有泥砂、杂物等存留其中；检查换热器在运输中是否损坏，是否有大杂物落入管口中。
3、设备安装完毕，设备与系统应进行水压试验。
4、水压试验完毕，应对设备进行保温。
5、循环必须软化或加药处理。（按低压锅炉水质标准GB1576-96），由于水处理不当造成结垢，可用化学清洗除垢。
