涡轮流量传感器说明书

涡轮流量传感器|液体流量传感器|涡轮流量计传感器


发布时间:2018-03-31 06:30:04人气:424
涡轮流量传感器 涡轮式流量传感器  涡轮流量计传感器 液体涡轮流量传感器  智能涡轮流量传感器  插入式涡轮流量传感器 不锈钢涡轮流量传感器 lwgy型涡轮流量传感器 lwgq气体涡轮流量传感器  Tel:132 8008 2001 曹经理

涡轮流量传感器产品概述
涡轮流量传感器基于力矩平衡原理,属于速度式流量仪表。传感器具有结构简单、轻巧、精度高、复现性好、反应灵敏,安装维护使用方便等特点,广泛用于石油、化工、冶金、供水、造纸等行业,是流量计量和节能的理想仪表。
涡轮流量传感器与显示仪表配套使用,适用于测量封闭管道中与不锈钢1Cr18Ni9Ti、2Cr13及刚玉Al2O3、硬质合金不起腐蚀作用,且无纤维、颗粒等杂质的液体。若与具有特殊功能的显示仪表配套,还可以进行定量控制、超量报警等。可在有爆炸危险的环境中使用。
涡轮流量传感器优点
1、具有体积小、重量轻、显示读数直观、清晰。
2、可靠性高、不受外界电源影响、抗雷击。
涡轮流量传感器结构特征及工作原理
涡轮流量传感器为硬质合金轴承止推式,不仅保证精度,耐磨性能提高,而且具有结构简单、牢固以及拆装方便等特点。
流体流经传感器壳体,由于叶轮的叶片与流向有一定的角度,流体的冲力使叶片具有转动力矩,克服摩擦力矩和流体阻力之后叶片旋转,在力矩平衡后转速稳定,在一定的条件下,转速与流速成正比,由于叶片有导磁性,它处于信号检测器(由永久磁钢和线圈组成)的磁场中,旋转的叶片切割磁力线,周期性的改变着线圈的磁通量,从而使线圈两端感应出电脉冲信号,此信号经过放大器的放大整形,形成有一定幅度的连续的矩形脉冲波,可远传至显示仪表,显示出流体的瞬时流量或总量。
涡轮流量传感器安装要求
流量计可水平或垂直安装,垂直安装时流体流动方向应从下向上,液体必须充满管道,不得有气泡;液体流动方向要与传感器外壳上指示流向的箭头方向一致;传感器前后直管段要求,上游端至少应有10倍公称通径长度的直管段,下游端应不少于5倍公称通径的直管段,其内壁应光滑清洁,无凹痕、积垢和起皮等缺陷。传感器的管道轴心应与相邻管道轴心对准,连接密封用的垫圈不得深入管道内腔;传感器应远离外界电场、磁场,必要时应采取有效的屏蔽措施,以避免外来干扰。为了检修时不致影响液体的正常输送,建议在传感器的安装处,安装旁通管道。
涡轮流量传感器露天安装时,请做好放大器及表头的防水处理。当流体中含有杂质时,应加装过滤器,过滤器网目根据流量杂质情况而定,一般为20~60目。当流体中混有游离气体时,应加装消气器。整个管道系统都应良好密封。用户应充分了解被测介质的腐蚀情况,严防传感器受腐蚀。

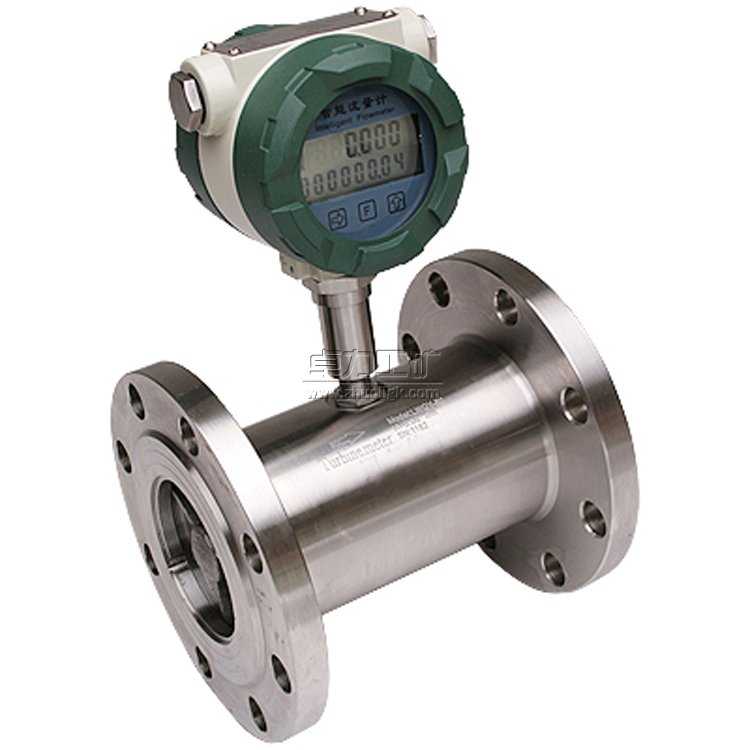

涡轮流量传感器


卓力工矿是国内知名涡轮流量传感器生产厂家,有丰富的经验为客户提供高品质的涡轮流量传感器及完善的售后服务,如果您想了解最新涡轮流量传感器价格或者更详细信息,欢迎拨打服务热线:13280082001 18605374511.或者联系在线客服: 点击这里、立刻咨询;我们携程为您服务!

常见问题:涡轮流量传感器发货时间? 涡轮流量传感器售后保障? 涡轮流量传感器订货需要提供什么信息?


产品标签:涡轮流量传感器| 液体流量传感器|涡轮流量计传感器
