![[pics:title]](/uploads/allimg/180404/1-1P4041P115C3-lp.jpg)

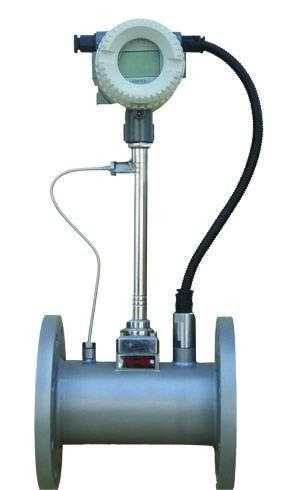

智能涡街流量计型号为:SYLU,主要用于工业管道介质流体的流量测量,如气体、液体、蒸气等多种介质。无可动机械零件，因此可靠性高,维护量小。仪表参数能长期稳定。涡街流量计采用压电应力式传感器,可靠性高,可在-20℃～+250℃的工作温度范围内工作。
产品应用
智能涡街流量计主要用于工业管道介质流体的流量测量,如气体、液体、蒸气等多种介质。智能涡街流量计的特点是压力损失小,量程范围大,精度高,在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。无可动机械零件，因此智能涡街流量计可靠性高,维护量小。仪表参数能长期稳定。智能涡街流量计采用压电应力式传感器,可靠性高,可在-20℃～+450℃的工作温度范围内工作。有模拟标准信号,也有数字脉冲信号输出,容易与计算机等数字系统配套使用,是一种比较先进、理想的流量仪表。
智能型涡街流量计是老式模拟的涡街流量计的更新换代产品，智能型涡街流量计不仅可以带4~20mA输出，还可以带RS232通讯协议，可以直接与计算机联网，便于远程监控和操作。
产品优点
智能涡街流量计的最大优点是抗振性能特别好，无零点漂移，可靠性高。
①通过长时间对涡街流量计进行的大量波形分析和频谱分析，设计出最佳的探头形状、壁厚，高度、探头杆直径及与之相配套的压电晶体，采用先进的数控车床进行加工，确保加工的同轴度和光洁度等技术参数，配合特殊的工艺处理，从而最大限度的克服涡街流量计存在的固有自振荡频率对信号的影响这个通病。
②智能涡街流量计的传感器的通用性很强，从而使传感器具有良好的互换性采用先进数控设备加工传感器的表体和旋涡发生体等，确保加工精度，从而使零部件（特别是旋涡发生体）的通用性强，从而真正做到不会因零部件的更换而影响传感器的重复性和精度；能产生强大而稳定的涡街信号。
③结构简单牢固，无可动部件，可靠性高，使用维护方便。
④检测元件不与介质接触，性能稳定，使用寿命长 传感器采用检测探头与旋涡发生体分开安装，而且耐高温的压电晶体密封在检测探头内，不与被测介质接触，所以涡街流量计具有结构简单、通用性好和稳定性高的特点。
⑤输出与流量成正比的脉冲信号或模拟信号，无零点漂移，精度高，方便与计算机联网
⑥测量范围宽，量程比可达1：10
⑦涡街流量计测量体积流量时不需补偿，涡街输出的信号实际上是与流速成线性关系的，也就是与体积流量成正比。压力和温度补偿的目的是为了得到流体的密度，乘以体积流量就得到质量流量，若测量气体的体积流量就不需要补偿了。
⑧压力损失小。
用口径DN50的涡街流量计测量可燃气体的流量，若管道内的最大流量Qmax =200m3/h时，传感器的压力损失是：△P =1.08×10-6 ρv2（kPa）= 0.605 KPa
⑨在一定的雷诺数范围内，流量特性不受流体压力、温度、黏度、密度、成分的影响，仅是与旋涡发生体的形状和尺寸有关。
⑩应用范围广，蒸汽、气体、液体流量均可测量。
技术参数
●测量流体：饱和蒸汽、过热蒸汽、气体、液体（避免多相流）
●测量准确度及重复性：
|
测量流体
|
准确度
|
重复性
|
|
气体（含蒸汽）
|
1.0级
|
0.33%
|
|
液体
|
1.5级
|
0.5%
|
●测量范围
|
测量流体
|
流速下限（m/s）
|
流速上限（m/s）
|
|
气体（含蒸汽）
|
7
|
70
|
|
液体
|
0.7
|
7
|
●额定压力：1.6MPa、2.5MPa、6.3MPa
●流体温度：-40℃～250℃（普通型），100℃～350℃（普通型）
●结构类型：一体型涡街流量计
●结构材质
|
部件名称
|
材质
|
|
传感器表体
|
304不锈钢、316不锈钢
|
|
旋涡发生体
|
304不锈钢、316不锈钢
|
|
检测探头
|
316L
|
|
连杆
|
304不锈钢
|
|
散热器
|
铝合金
|
|
垫片
|
耐高温石棉垫、丁晴橡胶垫片、石墨垫片
|
●工作电源
|
第一种电源方式
|
3.6V锂电池供电（就地显示型）
|
|
第二种电源方式
|
24VDC（或12VDC）
|
|
第二种电源方式
|
24VDC（或12VDC）或3.6V锂电池供电双电源供电
|
●输出信号：脉冲输出、4～20mA 电流输出，RS485通讯等三种输出可供选择
●电气接口：M20*1.5
●防护等级：IP65
●表体处理：传感器表体采用不锈钢喷砂，放大器外壳采用喷塑。
●环境温度：-35℃～60℃（无LCD）、-5℃～60℃（带LCD）
●相对湿度：5%～95℃
安装说明
（1）涡街流量计尽量安装在远离振动源和电磁干扰较强的地方，振动存在的地方必须采用减振装置，减少管道受振动的影响。
（2）直管段的配置，前后直管段要满足涡街流量计的要求，所配管道内径也必须和涡街流量变送器内径一致。
注意事项
尽量减少管道内汽锤对涡街发生体的冲击。振动较大而又无法消除时，不宜采用涡街流量计。
调试说明
1、接上信号线、电源线
2、开启进口、出口阀门，进出口阀门开度要一致
3、打开不锈钢三阀组平衡阀，缓慢开启孔板高低压端的阀门，待流体通过流量计后关闭不锈钢三阀组平衡阀即可。
