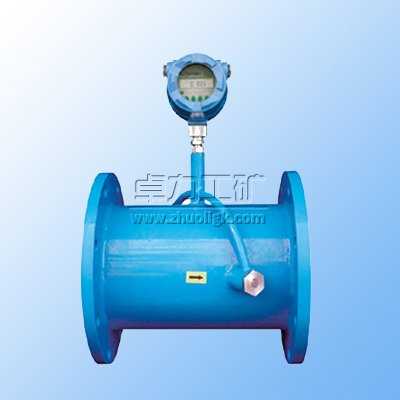

MLFDC电池供电超声波流量计说明书

MLFDC电池供电超声波流量计|超声波流量计


发布时间:2018-04-12 07:32:29人气:564
■ 概述
◇ 以“速度差”法为原理测量圆管内液体流量。
◇ 低功耗数字化设计。一节锂电池可工作十年以上。
◇ 陶瓷传感器。采用高强度绝缘陶瓷的超声波传感器,最高工作温度160℃。
◇ 先进的管理功能。任何时间可查询十年内的测量数据。
◇ 先进的维护功能。自适应传感器,更换传感器不影响测量准确度。
■ 产品分类
一体机   一体机   一体机   分体机

俯视型
DN15~40mm
  俯视型
DN50~1000mm
  平视型
DN50~1000mm
  转换器和传感器

一体机管段传感器数据表(DN15-40螺纹安装)
表一
内径(mm) 重量(kg) 安装长度L(mm) 连接螺纹 额定压力(MPa)
带连接件 不带连接件
15 1.1 165 R1/2″ G3/4" 1.6
20 1.7 195 R3/4 G1"
25 2.6 225 R1″ G11/4″
40 3.9 245 R11/2″ G2"
一体机管段传感器数据表(DN50-1000法兰安装)
表二
内径(mm) 重量(kg) 安装长度L(mm) 法兰尺寸(mm) 额定压力(MPa)
D D0 N x A
50 5.8 200 165 125 4x20 1.0-4.0Mpa
GB/T9119-200
80 7.8 225 200 160 4x20
100 12.5 250 220 180 8x20
150 15.8 300 280 240 8x22
200 23.5 350 340 295 8x22
250 35.8 400 395 350 12x26
300 48.3 450 455 400 12x26
350 63.8 550 505 460 12x30
400 78.2 600 565 515 16x30
450 100 700 615 565 16x33
500 160 800 670 620 20x33
600 200 1000 780 725 20x36
700 260 1100 860 810 24x36
800 320 1200 975 920 24x40
1000 450 1300 1175 1120 28x44
注:
1.分体机传感器安装尺寸与上述表一和表二相同。
2.表一、二的安装长度符合国家《冷水水表》标准。

■ 技术参数
  一体机 分体机
管径范围(mm) DN15~1000 DN50~1000
流速范围(m/s) 0.01~12
准确度(±%) 1.0
信号输出 4-20mA、M-Bus、RS-485、GSM
显示 8位数字+24提示符
键盘 手动按键、磁感应键、光电键
测量功能 瞬时流量、流速、正累计流量、负累计流量、累计运行时间、信号强度
数据存贮 可存贮前720小时、前365天、前36个月和前十年的各种测量数据
工作电源 电池(3.6V工作时间十年以上)、DC5-12V、AC220V
传感器材质 不锈钢或碳钢
防护等级 IP67 转换器:IP65 传感器:IP68
电缆长度 最长50米(SEYV75-2)
热量测量功能 供热量、热损耗、入口温度、出口温度、温度差
