PBG屏蔽式管道离心泵说明书

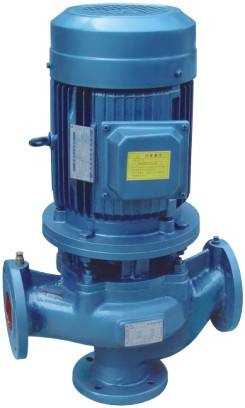

PBG屏蔽式管道离心泵|PBG屏蔽式管道泵


发布时间:2018-10-29 02:41:38人气:658

产品概述
屏蔽式管道离心泵实际上是电动机加一层屏蔽,一方面减小机械噪音,一方面用水冷却电动机铁芯(循环水从入口取出后进入夹层流向出口),优势比较明显。
提倡采用屏蔽式管道离心泵。但是造价高于普通管道离心泵。家庭锅炉因为工作地点在屋内,为了不影响夜间休息,应该选择低噪音的屏蔽泵。

PBG屏蔽式管道离心泵吸收了国际上屏蔽泵设计及制造的先进技术,将电机的屏蔽技术应用于流体输送领域,为适应国内市场需求而最新推出的系列化新产品。
PBG屏蔽式管道离心泵系列性能参数基本符合国际标准IS02858及国家标准JB/T6878.2-93的规定。具有设计规范,通用化程度高,结构合理,性能稳定,运转低噪音,无振动等显著特点,是替代常规管道泵的理想产品。
PBG屏蔽式管道离心泵全系列共67个品种,184个规格,其性能范围:流量6.3~1080m3/h,扬程12.5~125m,配用电机功率0.37~160kW,转速1450r/min和2900r/min。

主要用途:
①PBG型屏蔽式管道离心泵普通型供输送清水及物理化学性质类似于清水的其他液体之用。介质使用温度不超过80℃,适用于工业和城市给排水,高层建筑增压送水、园林喷灌、消防增压、远距离输送、暖通制冷循环、浴室等冷暖水循环增压及设备配套。特别适用对振动、噪音要求较高的场合,如地下泵房、空调制冷系统等。
②PBG型屏蔽式管道离心泵热水型主要供输送温度不超过160℃不含固体颗粒的软水之用,适用于能源、冶金、化工、纺织、造纸以及宾馆、饭店、浴室、锅炉热水增压循环输送及城市采暖系统循环等场合。
③PBG屏蔽式管道离心泵防腐型供输送不含固体颗粒,具有腐蚀性,粘度类似于水的液体,适用于石油、化工、冶金、电力、造纸、食品、制药和合成纤维等部门。

产品特点:
1、泵结构紧凑,机泵一体化,体积小。其立式结构具有安装占地面积小,运行平稳,安装无需调整。
2、泵进出口设计成规格相同法兰,且位于同一中心线上,可象阀门一样直接安装在管路上,且中心低,便于管道布置,安装特别方便。
3、泵与电机同轴,轴向尺寸短,使泵运行更加平稳,噪音低。
4、取消传统轴封方式,避免了输送介质的外泄,因此具有完全无泄露的显著特点。
5、用滑动轴承替代常规电机滚动轴承,使泵具有运行特别平稳,振动噪音极低。
6、安装检修方便,无需拆动管路系统,只要拆下连接体螺母即可抽出全部转子部件进行检查和维修。
7、可根据使用要求即流量和扬程的需要进行泵的串、并联运行方式。

工作条件
1、 电源额定电压为380V,频率为50Hz,三相交流电;
2、 输送流体不应含有体积比超过0.1%和粒度大于0.2mm的固体颗粒;
3、 输送液体的温度≤120℃;
4、 系统压力不超过1.0MPa,不小于50Kpa;如超过请订货时注明
5、 环境温度不超过40℃
6、 海拔不超过1000mm
7、 电动机为鼠笼型,适用于满压起动,如果电原容量不足以满压起动时,则可采用降压启动。

PBG屏蔽管道泵型号意义:
PBG屏蔽管道泵性能参数
型号 流量Q 扬程
(m)
效率
(%)
转速
(r/min)
电机功率
(kW)
必需汽蚀余量
(m)
重量
(kg)
(m3/h) (L/s)
PBG40-100 6.3 1.75 12.5 54 1450 0.55 3.5 32
PBG40-100A 5.6 1.56 10 52 1450 0.37 3.5 32
PBG40-125 6.3 1.75 20 46 1450 1.1 3.5 34
PBG40-125A 5.6 1.56 16 45 2900 0.75 3.5 33
PBG40-160 6.3 1.75 32 40 2900 2.2 3.5 47
PBG40-160A 5.9 1.64 28 39 2900 1.5 3.5 43
PBG40-160B 5.5 1.53 24 38 2900 1.1 3.5 38
PBG40-200 6.3 1.75 50 33 2900 4.0 3.5 74
PBG40-200A 5.9 1.64 44 31 2900 3.0 3.5 62
PBG40-200B 5.3 1.47 36 29 2900 2.2 3.5 52
PBG40-250 6.3 1.75 80 28 2900 7.5 3.5 105
PBG40-250A 5.9 1.64 70 28 2900 5.5 3.5 98
PBG40-250B 5.5 1.53 60 27 2900 4.0 3.5 77
PBG40-100(I) 12.5 3.47 12.5 62 1450 1.1 3.5 34
PBG40-100(I)A 11 3.05 10 60 1450 0.75 3.5 32
PBG40-125(I) 12.5 3.47 20 58 1450 1.5 3.5 38
PBG40-125(I)A 11 3.05 16 57 1450 1.1 3.5 33
PBG40-160(I) 12.5 3.47 32 52 2900 3.0 3.5 56
PBG40-160(I)A 11.7 3.25 28 51 2900 2.2 3.5 47
PBG40-160(I)B 10.4 2.89 22 50 2900 1.5 3.5 43
PBG40-200(I) 12.5 3.47 50 46 2900 5.5 3.5 85
PBG40-200(I)A 11.7 3.25 44 45 2900 4.0 3.5 75
PBG40-200(I)B 10.6 2.94 36 44 2900 3.0 3.5 63
PBG40-250(I) 12.5 3.47 80 38 2900 11 3.5 145
PBG40-250(I)A 11.6 3.22 70 38 2900 7.5 3.5 95
PBG40-250(I)B 10.8 3.0 60 37 2900 7.5 3.5 94
PBG40-250(I)C 10.0 2.78 52 36 2900 5.5 3.5 88
PBG50-100 12.5 3.47 12.5 62 1450 1.1 3.5 36
PBG50-100A 11 3.05 10 60 1450 0.75 3.5 35
PBG50-125 12.5 3.47 20 58 1450 1.5 3.5 43
PBG50-125A 11 3.05 16 57 1450 1.1 3.5 38
PBG50-160 12.5 3.47 32 52 2900 3.0 3.5 59
PBG50-160A 11.7 3.25 28 51 2900 2.2 3.5 51
PBG50-160B 10.4 2.89 22 50 2900 1.5 3.5 47
PBG50-200 12.5 3.47 50 46 2900 5.5 3.5 101
PBG50-200A 11.7 3.25 44 45 2900 4.0 3.5 80
PBG50-200B 10.6 2.94 36 44 2900 3.0 3.5 68
PBG50-250 12.5 3.47 80 38 2900 11 3.5 160
PBG50-250A 11.6 3.22 70 38 2900 7.5 3.5 115
PBG50-250B 10.8 3.0 60 37 2900 7.5 3.5 114
PBG50-250C 10.0 2.78 52 36 2900 5.5 3.5 108
PBG50-100(I) 25 6.94 12.5 69 1450 1.5 3.8 41
PBG50-100(I)A 22.3 6.19 10 67 1450 1.1 3.8 36
PBG50-125(I) 25 6.94 20 68 1450 3.0 3.8 56
PBG50-125(I)A 22.3 6.49 16 66 1450 2.2 3.8 48
PBG50-160(I) 25 6.94 32 63 1450 4.0 3.8 72
PBG50-160(I)A 23.4 6.5 28 62 1450 4.0 3.8 71
型号 流量Q 扬程
(m)
效率
(%)
转速
(r/min)
电机功率
(kW)
必需汽蚀余量
(m)
重量
(kg)
(m3/h) (L/s)
PBG80-125 50 13.9 20 72.5 1450 5.5 4.2 99
PBG80-125A 45 12.5 16 71 1450 4.0 4.2 79
PBG80-160 50 13.9 32 71 1450 7.5 4.2 105
PBG80-160A 46.7 13.0 28 70 1450 7.5 4.2 105
PBG80-160B 43.3 12.0 24 69 1450 5.5 4.2 98
PBG80-200 50 13.9 50 67 2900 15.5 4.2 175
PBG80-200A 47 13.1 44 66 2900 11.0 4.2 165
PBG80-200B 43.5 12.1 38 65 2900 7.5 4.2 115
PBG80-250 50 13.9 80 59 2900 22.0 4.2 240
PBG80-250A 46.7 13.0 70 59 2900 18.5 4.2 210
PBG80-250B 43.3 12.0 60 58 2900 15.0 4.2 185
PBG80-315 50 13.9 125 54 2900 37.0 4.2 355
PBG80-315A 46.5 12.9 110 54 2900 30.0 4.2 340
PBG80-315B 44.5 12.4 100 53 2900 30.0 4.2 340
PBG80-315C 41 11.4 85 51 2900 22.0 4.2 275
PBG80-100(I) 100 27.8 12.5 76 1450 5.5 4.2 108
PBG80-100(I)A 89 24.7 10 74 1450 4.0 4.2 87
PBG80-125(I) 100 27.8 20 76 1450 11.0 4.2 163
PBG80-125(I)A 89 24.7 16 74 1450 7.5 4.2 113
PBG80-160(I) 100 27.8 32 76 1450 15.0 4.2 184
PBG80-160(I)A 93.5 26.0 28 74 1450 11.0 4.2 174
PBG80-160(I)B 86.6 24.1 24 72 1450 11.0 4.2 174
PBG80-200(I) 100 27.8 50 74 1450 22.0 4.2 251
PBG80-200(I)A 93.5 26.0 44 73 1450 18.5 5.5 220
PBG80-200(I)B 87 24.2 38 71 1450 15.0 5.5 198
PBG100-100 100 27.8 12.5 76 1450 5.5 5.5 113
PBG100-100A 89 24.7 10 74 1450 4.0 5.5 91
PBG100-125 100 27.8 20 76 1450 11.0 5.5 169
PBG100-125A 89 24.7 16 74 1450 7.5 5.5 118
PBG100-160 100 27.8 32 76 1450 15.0 5.5 191
PBG100-160A 93.5 26.0 28 74 1450 11.0 5.5 181
PBG100-160B 86.6 24.1 24 72 1450 11.0 5.5 181
PBG100-200 100 27.8 50 74 1450 22.0 5.5 245
PBG100-200A 93.5 26.0 44 73 1450 18.5 5.5 215
PBG100-200B 87 27.2 38 71 1450 15.0 5.5 193
PBG125-100 160 44.4 12.5 82 1450 11.0 5.5 180
PBG125-100A 143 39.7 10 77 1450 7.5 5.5 125
PBG125-125 160 44.4 20 80 1450 15.0 5.5 220
PBG125-25A 143 39.7 16 77 1450 11.0 5.5 210
PBG125-160 160 44.4 32 78 1450 22.0 5.5 265
PBG125-160A 150 41.7 28 76 1450 18.5 5.5 230
PBG125-1160B 138 38.3 24 73 1450 15.0 5.5 215
PBG125-200 160 44.4 50 77 1450 37.0 5.5 395
PBG125-200A 150 41.7 44 76 1450 30.0 5.5 380
PBG125-200B 138 38.3 37.5 75 1450 22.0 5.5 320
PBG150-200 200 55.6 12.5 78 1450 15.0 5.0 265
型号 流量Q 扬程
(m)
效率
(%)
转速
(r/min)
电机功率
(kW)
必需汽蚀余量
(m)
重量
(kg)

(m3/h) (L/s)
PBG50-160(I)B 21.6 6.0 24 58 1450 3.0 3.8 59
PBG50-200(I) 25 6.94 50 58 2900 7.5 3.8 108
PBG50-200(I)A 23.5 6.53 44 57 2900 7.5 3.8 107
PBG50-200(I)B 21.8 6.06 38 55 2900 5.5 3.8 100
PBG50-250(I) 25 6.94 80 50 2900 15.0 3.8 175
PBG50-250(I)A 23.4 6.5 70 50 2900 11.0 3.8 165
PBG50-250(I)B 21.6 6.0 60 48 2900 11.0 3.8 165
PBG50-315(I) 25 6.94 125 40 2900 30.0 3.8 310
PBG50-315(I)A 23.7 6.58 113 40 2900 22.0 3.8 245
PBG50-315(I)B 22.5 6.25 101 39 2900 18.5 3.8 215
PBG50-315(I)C 20.6 5.72 85 38 2900 15.0 3.8 195
PBG65-100 25 6.94 12.5 69 1450 1.2 3.8 46
PBG65-100A 22.3 6.19 10 67 1450 1.1 3.8 41
PBG65-125 25 6.94 20 68 1450 3.0 3.8 58
PBG65-125A 22.3 6.19 16 66 1450 2.2 3.8 49
PBG65-160 25 6.94 32 63 1450 4.0 3.8 75
PBG65-160A 23.4 6.5 28 62 1450 4.0 3.8 75
PBG65-160B 21.6 6.0 24 58 1450 3.0 3.8 63
PBG65-200 25 6.94 50 58 2900 7.5 3.8 107
PBG65-200A 23.5 6.53 44 57 2900 7.5 3.8 107
PBG65-200B 21.8 6.06 38 55 2900 5.5 3.8 100
PBG65-250 25 6.94 80 50 2900 15.0 3.8 180
PBG65-250A 23.4 6.5 70 50 2900 11.0 3.8 170
PBG65-250B 21.6 6.0 60 49 2900 11.0 3.8 170
PBG65-315 25 6.94 125 40 2900 30. 3.8 320
PBG65-315A 23.7 6.58 113 40 2900 22.0 3.8 255
PBG65-315B 22.5 6.25 101 39 2900 18.5 3.8 225
PBG65-315C 20.6 5.72 85 38 2900 15.5 3.8 205
PBG65-100(I) 50 13.9 12.5 73 1450 3.0 4.2 63
PBG65-100(I)A 44.7 12.5 10 72 1450 2.2 4.2 53
PBG65-125(I) 50 13.9 20 72.5 1450 5.5 4.2 99
PBG65-125(I)A 45 12.5 16 71 1450 4.0 4.2 78
PBG65-160(I) 50 13.9 32 71 1450 7.5 4.2 103
PBG65-160(I)A 46.7 13.0 28 70 1450 7.5 4.2 103
PBG65-160(I)B 43.3 12.0 24 69 1450 5.5 4.2 97
PBG65-200(I) 50 13.9 50 67 2900 15.0 4.2 176
PBG65-200(I)A 47 13.1 44 66 2900 11.0 4.2 166
PBG65-200(I)B 43.5 12.1 38 65 2900 7.5 4.2 114
PBG65-250(I) 50 13.9 80 59 2900 22.0 4.2 235
PBG65-250(I)A 46.7 13.0 70 59 2900 18.5 4.2 205
PBG65-250(I)B 43.3 12.0 60 58 2900 15.0 4.2 180
PBG65-315(I) 50 13.9 125 54 2900 34.0 4.2 350
PBG65-315(I)A 46.5 12.9 110 54 2900 30.0 4.2 355
PBG65-315(I)B 44.5 12.4 100 53 2900 30.0 4.2 335
PBG65-315(I)C 41 11.4 85 51 2900 22.0 4.2 270
PBG80-100 50 13.9 12.5 73 1450 3.0 4.2 63
PBG80-100A 44.7 12.4 10 72 1450 2.2 4.2 54
型号 流量Q 扬程
(m)
效率
(%)
转速
(r/min)
电机功率
(kW)
必需汽蚀余量
(m)
重量
(kg)

(m3/h) (L/s)
PBG150-200A 179 49.7 10 76 1450 11.0 5.0 244
PBG150-250 200 55.6 20 79 1450 18.5 5.0 300
PBG150-250A 184.4 51.2 17 78 1450 15.0 5.0 262
PBG150-250B 167 46.4 14 76 1450 11.0 5.0 241
PBG150-315 200 55.6 32 78 1450 30.0 5.5 410
PBG150-315A 187 51.9 28 77 1450 22.0 5.5 335
PBG150-315B 173 48.1 24 76 1450 18.5 5.5 315
PBG150-400 200 55.6 50 75 1450 45.0 5.5 490
PBG150-400A 187 51.9 44 74 1450 37.0 5.5 454
PBG150-400B 174 48.3 38 73 1450 30.0 5.5 435
PBG150-400C 160 44.4 32 71 1450 22.0 5.5 365
PBG200-200 200 55.6 12.5 78 1450 15.0 5.0 265
PBG200-200A 179 49.7 10 76 1450 11.0 5.0 244
PBG200-250 200 55.9 20 79 1450 18.5 5.0 305
PBG200-250A 184.4 51.2 17 78 1450 15.0 5.0 267
PBG200-250B 167 46.4 14 76 1450 11.1 5.0 246
PBG200-315 200 55.6 32 78 1450 30.0 5.5 417
PBG200-315A 187 51.9 28 77 1450 22.0 5.5 342
PBG200-315B 173 48.1 24 76 1450 18.5 5.5 322
PBG200-400 200 55.6 50 75 1450 45.0 5.5 498
PBG200-400A 187 51.9 44 74 1450 37.0 5.5 462
PBG200-400B 174 48.3 38 73 1450 30.0 5.5 443
PBG200-400C 160 44.4 32 71 1450 22.0 5.5 373
PBG200-200(I) 400 111.1 12.5 80 1450 22.0 5.5 382
PBG200-200(I)A 358 99.4 10 78 1450 18.5 5.5 364
PBG200-250(I) 400 111.4 20 80 1450 30.0 5.5 475
PBG200-250(I)A 358 99.4 16 78 1450 22.0 5.5 405
PBG200-250(I)B 322 89.4 13 75 1450 18.5 5.5 387
PBG200-315(I) 400 111.4 32 80 1450 55.0 5.5 675
PBG200-315(I)A 374 103.9 28 79 1450 45.0 5.5 560
PBG200-315(I)B 346 96.1 24 78 1450 37.0 5.5 535
PBG200-400(I) 400 111.4 50 81 1450 75.0 5.5 830
PBG200-400(I)A 374 103.9 44 80 1450 75.0 5.5 830
PBG200-400(I)B 346 96.1 30 78 1450 55.0 5.5 685
PBG200-400(I)C 320 88.9 32 76 1450 45.0 5.5 580
PBG300-235 720 200 18 81 970 55.0 6.0 1120
PBG300-235A 657 182.5 15 79 970 45.0 6.0 1030
PBG300-235B 600 167.0 12.5 77 970 37.0 6.0 890
PBG300-300 720 200 28 81 970 75.0 6.0 1350
PBG300-300A 666 185 24 80 970 75.0 6.0 1350
PBG300-300B 623 173.1 21 79 970 55.0 6.0 1170
PBG300-380 720 200 44 84 970 132.0 6.0 1900
PBG300-380A 666 185 38 80 970 110.0 6.0 1700
PBG300-380B 614 170.6 32 78 970 90.0 6.0 1530
PBG300-235(I) 1080 300 40 82 970 160.0 6.0 1680
PBG300-235(I)A 965 268.1 32 80 970 132.0 6.0 1440
