QDLF轻型不锈钢立式多级离心泵说明书

QDLF轻型不锈钢立式多级离心泵|QDLF立式多级离心泵|QDLF不锈钢离心泵


发布时间:2018-11-01 01:22:43人气:670
QDLF不锈钢立式多级离心泵是卓力工矿根据ISG立式管道离心泵及DL立式多级离心泵的优点而设计的一款新型离心式管道泵。在结构上采用了立式、分段形式,泵的吸入口与排出口设计在下方成一字形,并采用了最佳水力模型。泵的轴向力采用水力平衡方法解决,残余轴向力由一个球轴承承受,因而运转平稳、低噪音、占地面积小、装修方便。外筒体用不锈钢制造,外型美观,不锈钢多级泵特别适合于高层建筑多台泵并联使用,以减少单泵机组配带功率,简化电控设备。适用于高低层建筑的住宅、医院、旅馆、百货大楼、办公大楼等的消防、生活供水以及空调机组循环、冷却水输送等。
QDLF不锈钢立式多级离心泵说明
 QDLF/CDLF是一种多功能产品,可以输送从自来水到工业液体的各种不同介质,适用于不同温度、流量和压力范围。
该产品为安装标准电机的非自吸立式离心泵,电机轴通过泵头用轴联器直接与泵轴联接,拉杆螺栓将耐压筒,过流部件固定在泵头和进出水段之间,泵进出水口在泵底同一直线上;本泵可根据需要配置智能保护器,对泵干转、缺相、过载等进行有效保护。
QDLF不锈钢立式多级离心泵应用范围
普通型适用于液体传输,冷热清洁水、软化水的循环和增压。
不锈钢型 亦适用于微碱水、矿物质水、蒸馏水、游泳池水及其它含氯化物液体,但液体允许温度需要降低。
QDLF不锈钢立式多级离心泵用途
 供水:水厂过滤与输送、水厂分区送水、主管增压、高层建筑增压。
工业增压:流程水系统、清洗系统、高压冲洗系统、消防系统。
工业液体输送:冷却和空调系统、锅炉给水和冷凝系统、机床配套、酸性和碱性介质输送。
水处理:超滤系统、反渗透系统、蒸馏系统、分离器和游泳池的水处理系统。
灌溉:农田灌溉、喷灌、滴灌。
QDLF不锈钢立式多级离心泵使用条件
 1、 介质温度:-15℃~+120℃。
2、 最大环境温度:+40℃。
3、 最大环境压力:10bar。
4、 最大进口压力受最大环境压力限制。
5、 当输送介质的密度或粘度大于水,需考虑配用较大功率的电机。
输送介质
1、稀薄、清洁、不含固体颗粒或纤维的非易燃易爆介质。
2、诸如矿泉水、软化水、纯水、清油和其他轻化工介质。
3、泵主要材料为不锈钢,可应用于抽送轻度腐蚀性介质。
电机选用
电机为全封闭、风冷式二极标准电机
防护等级:IP55
绝缘等级:F
标准电压(50Hz):单相 220V, 三相 220V/380V
QDLF不锈钢立式多级离心泵工作条件
冷热清洁的,非易燃易爆并不含有固体颗粒或纤维的液体;
液体温度:-15o;C至+120o;C
环境温度:最高+40o;C
最小入口压力:根据NPSH曲线+最小安全扬程量0.5米水头。

QDLF不锈钢立式多级离心泵产品特点
1、 采用优良的水力模型和先进的制造工艺,大大提高泵的性能及使用寿命。
2、 由于轴封采用材料为硬质合金及氟橡胶的机械密封,可提高泵运行的可靠性及输送介质的温度。
3、 泵的过流部分采用不锈钢板冲压焊接而成,使得泵可适用于轻度腐蚀性介质。
4、 整体结构紧凑、体积小、重量轻、噪声低、节能效果显著,检修方便。
5、 泵的进水口与出水口位于泵座同一水平线上,可直接用于管路当中。
6、 采用标准电机,用户可方便地根据需要配备电机。
7、 可根据用户需要配备智能保护器,对泵干转、缺相、过载等进行有效保护。

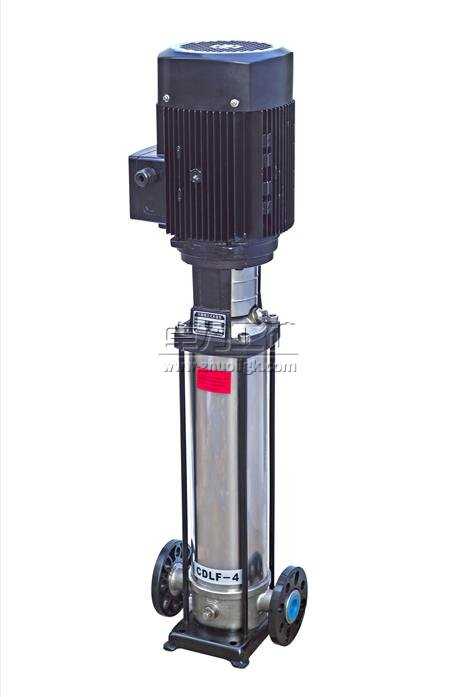

QDLF不锈钢立式多级离心泵

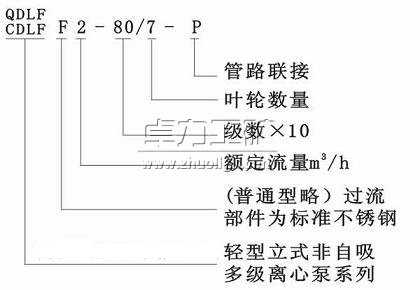

QDLF不锈钢立式多级离心泵型号意义
立式多级离心泵型号含义
QDLF不锈钢立式多级离心泵性能参数表
QDLF轻型多级管道泵性能参数表
型  号 流量 扬程 效率 转速 功率 汽蚀余量
(m3/h) (m) (%) (r/min) (kw) (m)
25QDLF2-20 2 15 72 2900 0.37 1.8
25QDLF2-30 2 22 72 2900 0.37 1.8
25QDLF2-40 2 30 72 2900 0.55 1.8
25QDLF2-50 2 37 72 2900 0.55 1.8
25QDLF2-60 2 45 74 2900 0.75 1.8
25QDLF2-70 2 52 74 2900 0.75 1.8
25QDLF2-80 2 60 74 2900 1.1 1.8
25QDLF2-90 2 67 76 2900 1.1 1.8
25QDLF2-100 2 75 76 2900 1.1 1.8
25QDLF2-110 2 82 76 2900 1.1 1.8
25QDLF2-120 2 90 76 2900 1.5 1.8
25QDLF2-130 2 97 82 2900 1.5 1.8
25QDLF2-140 2 105 82 2900 1.5 1.8
25QDLF2-150 2 112 82 2900 1.5 1.8
25QDLF2-160 2 120 82 2900 1.5 1.8
25QDLF2-170 2 127 82 2900 1.5 1.8
25QDLF2-180 2 135 84 2900 2.2 1.8
25QDLF2-190 2 142 84 2900 2.2 1.8
25QDLF2-200 2 150 84 2900 2.2 1.8
25QDLF2-210 2 157 84 2900 2.2 1.8
25QDLF2-220 2 165 84 2900 2.2 1.8
25QDLF2-230 2 172 84 2900 3 1.8
25QDLF2-240 2 180 84 2900 3 1.8
25QDLF2-250 2 187 84 2900 3 1.8
25QDLF2-260 2 195 86 2900 3 1.8
32QDLF4-20 4 16 72 2900 0.37 1.8
32QDLF4-30 4 24 72 2900 0.55 1.8
32QDLF4-40 4 32 74 2900 0.75 1.8
32QDLF4-50 4 40 76 2900 1.1 1.8
32QDLF4-60 4 48 76 2900 1.1 1.8
32QDLF4-70 4 56 76 2900 1.5 1.8
32QDLF4-80 4 64 82 2900 1.5 1.8
32QDLF4-90 4 72 82 2900 2.2 1.8
32QDLF4-100 4 80 84 2900 2.2 1.8
32QDLF4-110 4 88 84 2900 2.2 1.8
32QDLF4-120 4 96 84 2900 2.2 1.8
32QDLF4-130 4 104 84 2900 3 1.8
32QDLF4-140 4 112 84 2900 3 1.8
32QDLF4-150 4 120 84 2900 3 1.8
32QDLF4-160 4 128 86 2900 3 1.8
32QDLF4-170 4 136 86 2900 4 1.8
32QDLF4-180 4 144 86 2900 4 1.8
32QDLF4-190 4 152 87 2900 4 1.8
32QDLF4-200 4 160 87 2900 4 1.8
32QDLF4-210 4 168 87 2900 4 1.8
32QDLF4-220 4 176 87 2900 4 1.8
40QDLF8-20 8 18 74 2900 0.75 2.3
40QDLF8-30 8 27 76 2900 1.1 2.3
40QDLF8-40 8 36 82 2900 1.5 2.3
40QDLF8-50 8 45 84 2900 2.2 2.3
40QDLF8-60 8 54 84 2900 2.2 2.3
40QDLF8-70 8 63 84 2900 3 2.3
40QDLF8-80 8 72 86 2900 3 2.3
40QDLF8-90 8 81 86 2900 4 2.3
40QDLF8-100 8 90 87 2900 4 2.3
40QDLF8-110 8 99 87 2900 4 2.3
40QDLF8-120 8 108 87 2900 4 2.3
40QDLF8-130 8 117 87 2900 5.5 2.3
40QDLF8-140 8 126 88.5 2900 5.5 2.3
40QDLF8-150 8 135 88.5 2900 5.5 2.3
40QDLF8-160 8 144 88.5 2900 5.5 2.3
40QDLF8-170 8 153 88.5 2900 7.5 2.3
40QDLF8-180 8 162 89 2900 7.5 2.3
40QDLF8-190 8 171 89 2900 7.5 2.3
40QDLF8-200 8 180 89 2900 7.5 2.3
50QDLF16-20 16 24 84 2900 2.2 4.6
50QDLF16-30 16 36 86 2900 3 4.6
50QDLF16-40 16 48 86 2900 4 4.6
50QDLF16-50 16 60 88.5 2900 5.5 4.6
50QDLF16-60 16 72 88.5 2900 5.5 4.6
50QDLF16-70 16 84 89 2900 7.5 4.6
50QDLF16-80 16 96 89 2900 7.5 4.6
50QDLF16-90 16 108 89 2900 11 4.6
50QDLF16-100 16 120 92.5 2900 11 4.6
50QDLF16-110 16 132 92.5 2900 11 4.6
50QDLF16-120 16 144 92.5 2900 11 4.6
50QDLF16-130 16 156 92.5 2900 15 4.6
50QDLF16-140 16 168 92.5 2900 15 4.6
