5-27 5-32系列离心风机说明书

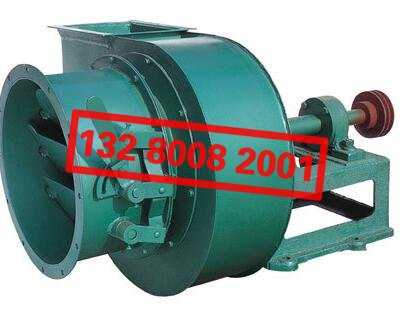

5-27、5-32系列离心风机 - 风机用途

5-27、5-32系列离心风机是以日本NK500&200为原型，结合我国产品结构和客户要求设计而成的，具有运行平稳、噪音低、效率高、结构紧凑、造型美观等特点。
蜗壳为铝合金铸造，重量轻，防腐性好。如配用防爆电机可作为防爆风机使用。本系列风机可供塑料吹膜冷却用，也可供轻纺、石化等行业做强制通风用。


5-27、5-32系列离心风机 - 风机型式

风机可制成右旋或左旋两种型式，从电机一端正视，叶轮按顺时针方向旋转称右旋风机，逆时针则为左旋风机。
风机的出口位置，以机壳的出风口校对表示，左、右均可制成0°、45°、90°、135°、180°、225°共六种角度。
风机的传动方式有A,B,C,D型四种。


5-27、5-32系列离心风机 - 结构特点

叶轮---由12片倾翼形叶片焊接于曲线型轮盖于平板型的轮盘中间，均用钢板制造，并经过静，动平衡校正，空 气性能良好，效率高，运转平稳。
机壳---用普通钢板焊接而成的蜗形体。机壳做成两种不同形式，NO.2.8-5机壳做成整体，不能拆开，NO16B,20B的机壳制成三开式，除沿中分水平面分为两半外，上半部再沿垂直中心线分为为两半，用螺栓连接，以便维修时可垂直吊出转子。
进风口-- 做成收敛式流线型整体结构，用螺栓固定于风机入口一侧。
传动组-- 由主轴，轴承箱，滚动轴承，皮带轮或联轴器组成。主轴由优质钢加工制作。No6.3-12.5四个机号，轴 承箱整体结构，且装有温度计和油标，NO16B、20B两个机号风机用二只并列轴承座，在轴承座上装有温度计，采用轴承滑脂润滑。


5-27、5-32系列离心风机 - 性能参数

5-27系列离心风机

机号  Machine No.	功率  Motor Power Kw	转速  Rotation Speed r/min	流量  Volume Flow m3/h	全压 Pressure Pa	噪声  Noise  dB(A)	重量 weight(kg)
5-27-2.8A	0.55	2900	240-725	1330-400	<70	18.1
5-27-3A	0.75	2840	250-950	1650-600	<72	30.4
5-27-3.4A	1.1	2840	260-1320	1900-1050	<72	37.6
5-27-3.8A	1.5	2840	288-1476	2400-1300	<75	48
5-27-4A	2.2	2840	330-1750	2650-1430	<78	54.5
5-27-4.1A	3	2860	380-2500	2850-1500	<80	76
5-27-4.4A	4	2880	632-3150	3300-1870	<82	93

5-32系列离心风机

机号  Machine No.	功率  Motor Power Kw	转速  Rotation Speed r/min	流量  Volume Flow m3/h	全压  Pressure Pa	噪声  Noise  dB(A)
5-32-3.8A	1.5	2840	270-1200	2100-1000	<75
5-32-4A	2.2	2840	315-1600	2350-1200	<78
5-32-4.1A	3	2880	360-2300	2650-1400	<80
5-32-4.4A	4	2900	504-2880	2900-1700	<82
