9-26型高压离心风机说明书

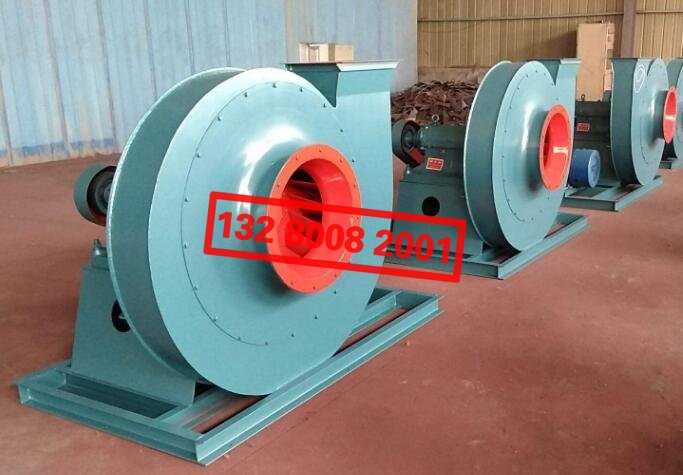

9-26型高压离心风机|高压离心风机厂家


发布时间:2017-12-23 07:15:33人气:308
9-26型高压离心风机的用途
9-19、9-26型高压离心风机,一般用于锻冶炉及高压强制通风,亦可用于输送物料、空气及无腐蚀、不自燃、不易爆、不易挥发、不含粘性物质之气体。介质温度一般不超过50℃,最高不超过80℃,介质中所含尘土及硬质颗粒物不大于150mg/m3。

9-26型高压离心风机的结构
风机主要由叶轮、机壳、进风口、支架等组成。
(1)叶轮:9-19型风机为12片叶片,9-26型风机为16片叶片,均属前弯型。叶轮扩压器外缘最高圆周线速度不得超过140m/s,叶轮成形后,经静、动平衡校正,故运转平稳。 (2)机壳:用普通钢板焊接成蜗形壳整体。
(3)进风口:做成收敛式流线型的整体结构,用螺栓固定在前盖板上。
(4)传动组:由主轴、轴承箱、联轴器等组成。主轴由优质钢制成,轴承箱整体结构。采用滚动轴承,滚动轴承,用润滑脂润滑。

9-26型高压离心风机 - 风机型式
1、9-26离心通风机为单吸入式,采用前弯型叶轮。
2、根据叶轮的旋转方向不同,风机可制成右旋和左旋两种旋向。从电机一端正视,叶轮顺时针旋转为右旋风机,以“右”表示;逆时针旋转为左旋风机,以“左”表示。
3、9-26离心通风机的出风口角度可制作成0°、45°、90°、135°、180°、225°共6种角度。我公标准产品为0°、45°、90°三种,其余角度可根据用户需要制作。
4、9-26离心通风机的传动方式为A/D两种

9-26型高压离心风机 - 性能参数
机 号
Machine
(No.)
转 速
Rotation speed
(r/min)
配用电机
Matching motor
(Kw-P)
流 量
Volume Flow
(m3/h)
全 压
Total Pressure
(Pa)
4A 2900 5.5-2 2198-3215 3852-3407
4.5A 2900 11-2 3130-4792 4910-4256
5A 2900 18.5-2 4293-6762 6035-5180
5.6A 2900 30-2 6032-9500 7616-6527
6.3A 2900 55-2 8588-13525 9698-8310
7.1D 2900 110-2 12292-19360 12427-10635
8D 2900 200-2 17584-27696 15955-13634
1450 30-2 8792-13848 3834-3291
9D 1450 45-4 12518-19717 4869-4181
10D 1450 75-4 17172-30052 6143-5065
11.2D 1450 132-4 24126-42224 7747-6382
960 37-8 15973-27953 3346-2763
12.5D 1450 250-4 33540-58695 9713-7993
960 75-6 22206-38860 4178-3450
14D 1450 410-4 47121-82463 12285-10096
960 110-6 31197-54596 5262-4341
16D 1450 850-4 70339-123090 16250-13324
960 220-6 46569-81496 6911-5696



9-26型高压离心风机
