螺纹钢锚杆说明书

螺纹钢锚杆|


发布时间:2019-08-06 08:52:31人气:975
螺纹钢锚杆分左旋跟右旋,订货时需要特别注明
螺纹(钢)锚杆适用范围
螺纹(钢)锚杆 广泛用于煤矿、铁路、水电等工程各类巷道支护。
螺纹锚杆产品结构特征
杆体全长均有轧制的连续螺纹,全长等强度;紧固端设有预应力垫片和球头形螺母。
比同规格锚杆的承载能力提高40%;扩大了锚杆使用范围,可实现端锚、加长锚和全锚;操作简便,价格低等。
螺纹钢锚杆技术特征:
锚杆杆体能实现与锚孔直径、树脂药巻直径的最佳匹配,具有锚力强、延伸率高、安全可靠、优质低耗、使用方便等特点。
高强度锚杆原材料采用延伸率不低于15%,屈服强度不低于335MPa,破断强度不低于490MPa,材质为20MnSi的钢材经热扎而成,抗压分别为20吨至50吨, Φ18至 Φ22的杆体直线度公差≤2mm/m, Φ16的杆体直线公差小于4mm/m。螺纹钢锚杆杆体尾部螺线承载力应不小于杆体母材破断力的75% .
螺纹钢锚杆产品技术参数
材质 HRB335
强度规格 屈服强度(MPa) 抗拉强度(MPa) 延伸度(%) 破断载荷(KN/M) 理论质量(KG/M)
Φ16 ≥335 ≥490 ≥16 ≥100 1.58
Φ18 ≥335 ≥490 ≥16 ≥126 2.00
Φ20 ≥335 ≥490 ≥16 ≥156 2.47
Φ22 ≥335 ≥490 ≥16 ≥189 2.98

Ⅰ锚杆技术指标(检测报告)
规格 屈服强度 MPa 抗拉强度 MPa 伸长率% 尾部螺纹承载强度 MPa
φ20×2000mm (螺纹钢) ≥335 ≥490 ≥16 ≥杆体极限强度85%
φ18×1800mm (圆钢) ≥225 ≥375~460 ≥25 ≥杆体极限强度85%

Ⅱ锚杆承载力(学习的时总结)
锚杆规格 (螺纹钢) 承载力(kN) 锚杆规格 (圆钢) 承载力(kN)
φ22mm 125 φ22mm 90
φ20mm 105 φ20mm 70
φ18mm 85 φ18mm 60
φ16mm 75 φ16mm 50

螺纹钢对树脂药卷粘结强度(设计手册)
锚杆直径 锚固长度 粘结度
φ22mm 600mm 22 MPa
φ16mm 600mm 22.3 MPa
φ16mm 1000mm 24.8 MPa

螺纹钢锚杆使用说明:
l、依据设计要求确定锚杆孔位,用凿眼机、锚杆钻机或煤电钻打眼,深度比锚杆长度短80-100mm。
2、用压风管伸入眼底,通过压缩空气,将孔内的岩粉吹净。
3、钻孔直径要求比锚杆直径大6-12mm。
4、用锚杆将药卷送入眼底,启动搅拌装置进行搅拌,按树脂锚固定剂要求严格控制搅拌时间。
5、达到固化时间后,套上托盘、拧紧螺母。

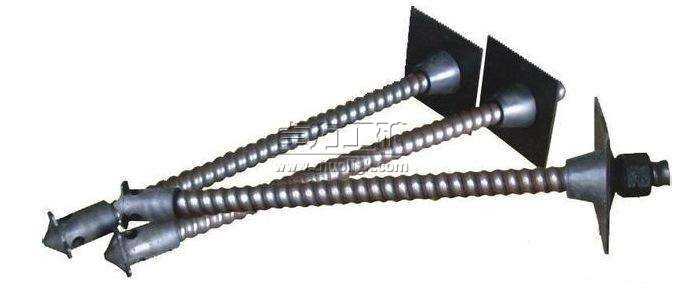

螺纹锚杆


卓力工矿是国内知名螺纹钢锚杆生产厂家,有丰富的经验为客户提供高品质的螺纹钢锚杆及完善的售后服务,如果您想了解最新螺纹钢锚杆价格或者更详细信息,欢迎拨打服务热线:13280082001 18605374511.或者联系在线客服: 点击这里、立刻咨询;我们携程为您服务!
