ZW型自吸式无堵塞排污泵说明书

ZW型自吸式无堵塞排污泵|ZW自吸无堵塞排污泵|ZW自吸式排污泵


发布时间:2016-12-12 08:15:33人气:428
 一、ZW型自吸式无堵塞排污泵产品介绍:
   ZW型自吸式无堵塞排污泵,是本司根据ZX型自吸离心泵及QW型潜水排污泵的结构及性能,借鉴国外同类产品之优点,研制而成的集自吸及排污于一身的新型泵种。既可象一般清水自吸泵那 样不需安装底阀,不需灌引水,又可抽吸含有大颗粒固体直径为出口口径的60%和纤维长度为叶轮直径1.5倍的污物、沉淀物、废矿杂质、粪便处理及一切工程 污水物和胶质液体,完全减轻人力的劳动强度,而且安装使用方便,极少维修,性能达到国际先进水平,具有广阔的应用市场和发展前景.
   本司排污泵全部采用计算机设计和优化处理,公司拥有雄厚的技术力量、丰富的生产经验和完善的检测手段,从而保证产品质量的稳定可靠。

二、ZW型自吸式无堵塞排污泵产品优点
1、排污能力强:特殊的叶轮防堵设计,确保了泵高效且无堵塞。
2、高效节能:采用优秀水力模型,效率比一般自吸泵高3~5%。
3、自吸性能好:自吸高度比一般自吸泵高1米,且自吸时间更短。

三、ZW型自吸式无堵塞排污泵技术参数
流量:5-800m3/h;
扬程:12-60m;
电机功率:2.2-55KW;
转速:1450-2900r/min;
口径:φ25-φ300;
介质温度:≤100℃;
自吸高度:4.5-6.0m。

四、ZW型自吸式无堵塞排污泵使用事项
1.吸入管路越短越好,最长不超过10M。
2.此泵若用于抽吸较稠较粘的浆液后,需清洗泵腔,防止泵内留下沉淀物。
3.自吸泵第一次使用,仍需将泵腔灌满水。
4.常规运行3000小时后,需对水泵进行拆检保养,必要时更换不宜再用的易损件。
5.此泵可定做直联式,同心度高,稳定性增强,亦更为经济,不过维修稍嫌麻烦。

五、ZW型自吸式无堵塞排污泵故障解决

自吸排污泵故障现象
自吸排污泵故障原因分析
自吸排污泵故障排除方法
自吸式排污泵不出水
泵体内未加储液或储液不足
加足
吸入管路漏气
消除管路漏气现象

电压过低
调整电压

吸程过高或吸入管路太长
降低吸程或缩短管路

机械密封泄漏过大
修理或更换

自吸式排污泵出水不足
因使用不当,叶轮流道或吸入管路被堵塞
消除堵塞物
叶轮磨损严重
更换叶轮

功率不足转速太低
调整至额定转速

自吸式排污泵噪音、振动过大
底脚不稳
加固
轴承磨损严重
更换轴承

泵与电机主轴不同轴
调整同轴度

自吸式排污泵轴承温度过高
润滑脂变质或干燥
更换润滑脂
轴承损坏
更换

自吸式排污泵泄漏
联接螺栓松动
固紧
密封件磨损
更换




六、ZW型自吸式无堵塞排污泵型号定义:

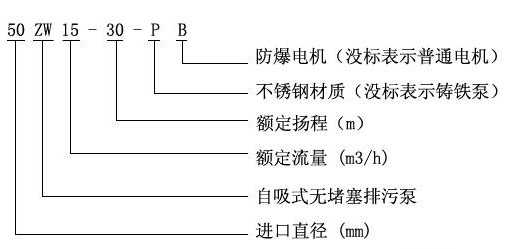

ZW型自吸式无堵塞排污泵型号定义

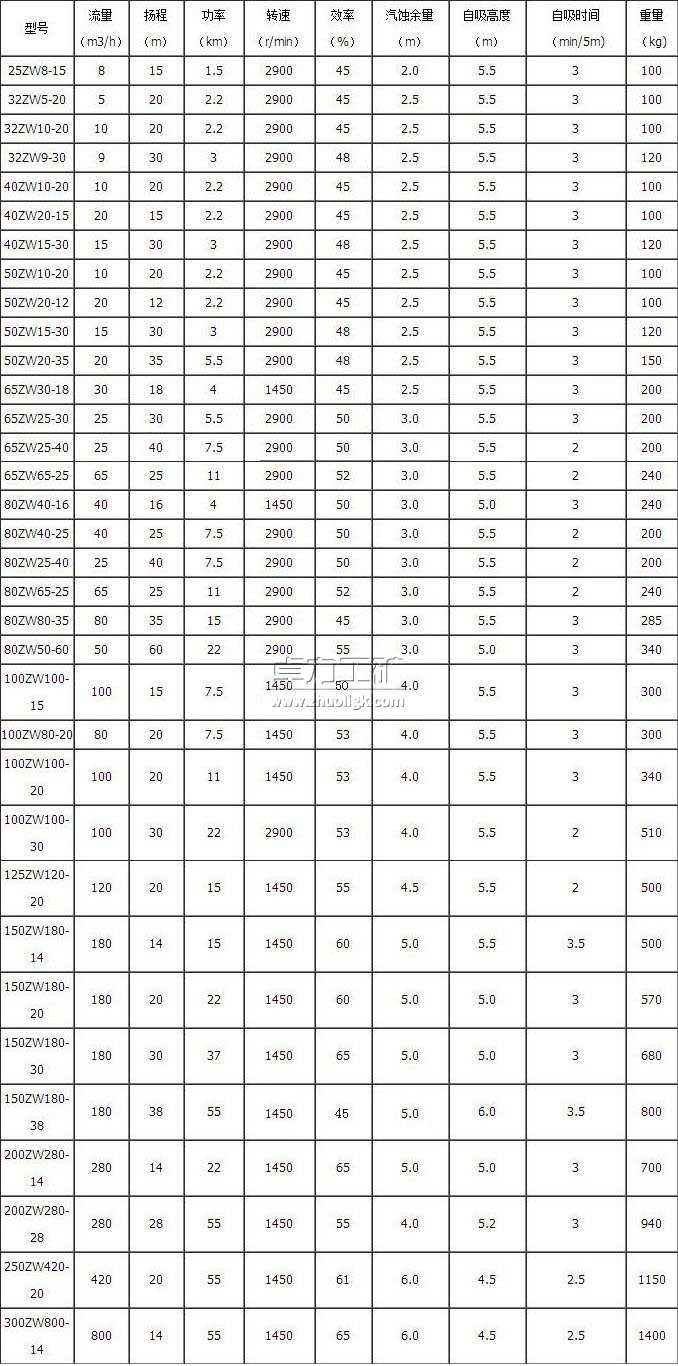

ZW型自吸式无堵塞排污泵型号及技术参数表
七、ZW型自吸式无堵塞排污泵结构图纸:

结构及工作原理
ZW系列自吸式无堵塞排污泵,主要由泵体.叶轮、后盖、机械密封、泵轴、轴承座、进口阀、气液分离管、加水阀门、迸、排接管等组成。泵的结构见图。
泵的工作原理:泵体内设有储液腔,并通过上方的回流孔和下方的循环孔与泵工作腔相通,构成泵的轴向回流外混式系统。泵停止工作后.泵内腔已储有一定容积的 液体。当泵起动,泵内的储液在叶轮的作用下,夹带着空气被向上??出.液体通过气液分离管的网格回流到工作腔,气体被排出泵外,使泵内形成一定的真空度, 达到自吸的作用。

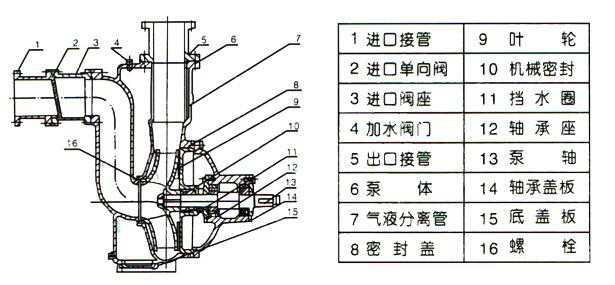

ZW型自吸式无堵塞排污泵(结构图)
ZW型自吸式无堵塞排污泵(结构图)

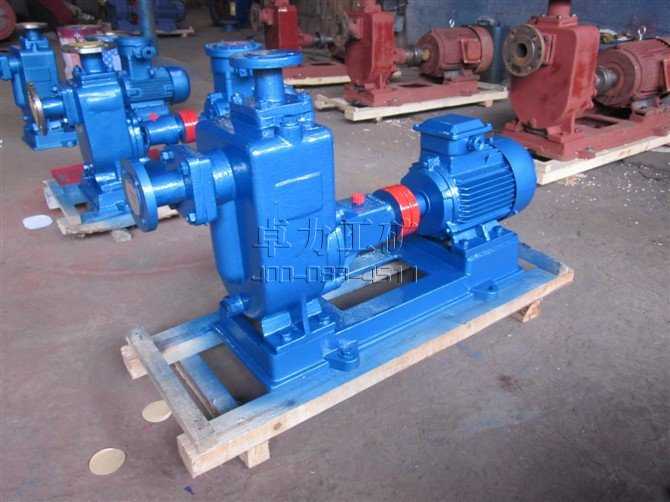

ZW型自吸式无堵塞排污泵
