颚式破碎机配件:颚板/齿板/牙板说明书

颚式破碎机配件:颚板/齿板/牙板|定板)|高锰钢鄂板|复合合金鄂板|耐磨鄂板


发布时间:2017-12-08 01:03:06人气:522
颚式破碎机鄂板也被称为齿板、牙板、压板,它是鄂式破碎机的主要工作部件,也是易磨损,在一定时期内需要更换。

颚式破碎机颚板固定颚板活动颚板,是颚式破碎机中主要部件。在颚式破碎机运行状态,动颚附着活动颚板做复摆式运动,与固定颚板形成一个角度挤压石料。因此,是颚碎机中比较容易损坏的配件。

颚式破碎机配件
常用配件:鄂板(动颚板,静颚板 ),牙板,齿板,高锰钢鄂板,超高锰钢鄂板,复合合金鄂板,耐磨鄂板,高锰钢鄂板,超高锰钢颚板,复合合金颚板,耐磨颚板,颚式破碎机颚板,颚式破碎机鄂板
规格型号:
【PEX】100*600;150*750;250*750;250*1000;250*1200;350*750;300*1300
【PE】 150*250;250*400;400*600;500*750;600*900;750*1060;900*1200;870*1060;900*1200;870*1060;1000*1200;1200*1500;1400*1800
其他颚板可以根据图纸定做。
铸造工艺:水玻璃砂铸和消失模铸造工艺
适应物料:河卵石、花岗岩、玄武岩、铁矿石、石灰石、石英石、辉绿岩、铁矿、金矿、铜矿等

材料:
现有鄂式破碎机使用的牙板,一般采用锰13ZGMn13。其特点是:在冲击负荷作用下,具有表面硬化性,形成既硬又耐磨的表面,同时仍能保持其内层金属原有的韧性,故它是破碎机上用得最普遍的一种耐磨材料。

高锰钢是颚式破碎机颚板的传统材质,它具有很好的韧性及较好的变形硬化能力。采用材质有Mn13、Mn13Cr2、Mn18Cr2(即超高锰)或者根据工况条件特殊配料,卓力颚式破碎机鄂板做工精细、产品创新,对比同行产品拥有绝对的质量优势。

卓力颚式破碎机牙板采用ZGMn13Cr2材料浇注而成。在原有高锰钢的基础上加了一定数量的铬元素提高了产品的硬度,同时进行了水韧处理,水韧处理后铸件有了高的抗拉强度、韧性、塑性及无磁性,使得牙板更耐用。使用过程中受到剧烈冲击和强大的压力变形时,表面产生加工硬化,并有马氏体形成,从而形成高的耐磨表面层,而内层保持优良的韧性,即使磨损到很薄,也能承受较大的冲击负荷。

高锰钢颚板
高锰钢是鄂式破碎机鄂板的传统材质,它具有很好的韧性,也具有良好的变形硬化能力。采用材质:Mn13, Mn13Cr2 ,Mn18,Mn18Cr2(即超高锰)或者根据工况条件特殊配料,双峰机械生产的新型微合金高锰钢颚式破碎机鄂板,做工细腻,配料严谨,热处理到位,鄂板使用寿命比同类产品耐磨50%以上。
中锰钢颚板
由于高锰钢的初始硬度低,屈服强度低,在非强冲击条件下,其加工硬化不充分,易于流变和被切削。为提高鄂板的使用寿命,开发了中锰钢。处理较软物料时,中锰钢使用效果更好,将中锰钢颚板在小型破碎机上破碎石灰石时,中锰钢的寿命大幅提高。
双金属复合颚板
针对颚式破碎机工作原理及实际应用现状,研制了一种双液双金属复合铸造颚板,工作面采用具有很高耐磨性的合金钢,衬层部分采用具有良好冲击韧性的铸钢,充分发挥了各种材料的特长。同时特殊的浇注系统与铸造工艺,确保了复合材料界面的均匀和完整,使鄂板的使用性能得以优化。
镶嵌硬质合金颚板
采用高锰钢或超高锰钢为鄂板基体材料,在它们的工作部位复合镶嵌硬质合金,使双金属复合耐磨件的磨损面具有优良的耐磨性,非磨损面具有优异的塑性和冲击韧性。经用户装机使用,一致反映效果良好。
低合金铸钢颚板
中碳低合金铸钢是目前应用较广泛的一种耐磨材料,主要由于其具有较高的硬度与适当的韧性相配合,可以抵抗物料的切削作用和物料反复挤压引起的疲劳剥落,因而表现出良好的耐磨损性能。同时中碳低合金铸钢还可以通过成分和热处理工艺的调整,使硬度和韧性在较大范围内变动,以适应不同工况条件的要求。
颚式破碎机边护板
颚式破碎机边护板也叫边护板、周护板、叉板、上边护板、下边护板,位于固定齿板和活动齿板之间,为优质高锰钢铸件,一般每台机器2块、也有4块的;该产品是一种高强度耐磨钢,能有效保护机体,延长机架寿命。

类型:
牙板横断面结构形状有平滑表面和个子形表面两种,后者又分三角形和梯形表面。为了保证产品粒度和形状,通常还是采用三角形或梯形衬板。

寿命:
牙板承受很大的冲击挤压力,因此磨损得非常厉害。为了延长它的使用寿命,可以从两方面来研究:一是从材质上找到高耐磨性能材料;二是合理确定齿板的结构设计和几何尺寸。

工作原理:
鄂式破碎机的工作机构是一个典型的曲柄摇杆机构,物料在受到由动牙板相对定牙板运动产生的挤压、劈裂、弯曲等作用下被破碎,粒度减小,当动牙板远离定牙板时,物料下落,排出机外被输送带送出。由鄂式破碎机的工作机理可知,牙板是鄂式破碎机构的主要工作机件。

磨损原因:
1.物料相对牙板短程滑动摩擦,摩擦切削牙板形成碎屑,造成牙板的磨损。
2.物料多次反复挤压切削牙板,在牙板表面或在牙板的突出部分根部形成细小裂纹,这些细小裂纹不断扩展到相连,造成牙板表面材料的脱落,形成碎屑。
3.物料反复挤压,造成牙板表面材料被局部压裂或翻起,其碎裂或翻起部分又随着挤压撞击的物料一起脱落,形成碎屑。
磨损解决方案:
1.从耐磨材质的硬度和韧性上控制牙板磨损,红星机器的做法是选择硬度高的材质以抵抗挤压,选择足够韧性的材质以抵抗凿削撞击,这种方法确实具有很大的借鉴意义。
2.从牙板结构上进行改进,以减少物料与牙板的相对滑动,减少摩擦。
根据鄂式破碎机牙板磨损的原因及解决办法分析,诸多生产厂家不断加强科研投入,改进牙板结构,减少物料与牙板之间的滑动摩擦,降低切削磨损量,从而延长牙板的使用寿命,给客户带来实际的经济效益。

颚式破碎机主要用于对各种矿石与大块物料的中等粒度破碎。颚式破碎机配件也可称为颚式破碎机易损件,是颚式破碎机重要的组成部分;在一定的周期范围内需要更换,可分为颚式破碎机边护板、颚式破碎机齿板、颚式破碎机肘板、三角带等。欢迎来电订购:13181318406 曹经理。
颚式破碎机配件:颚板/齿板

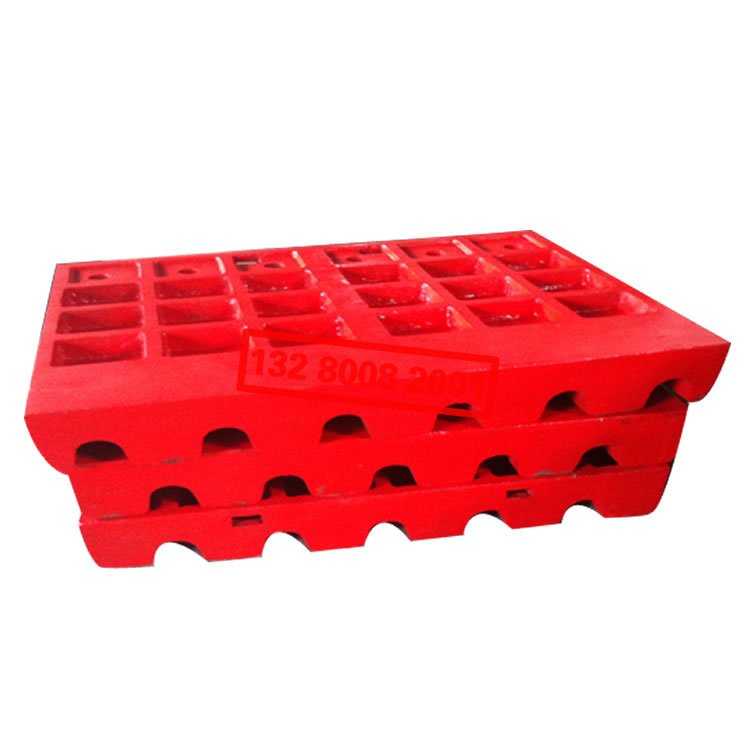

动颚板

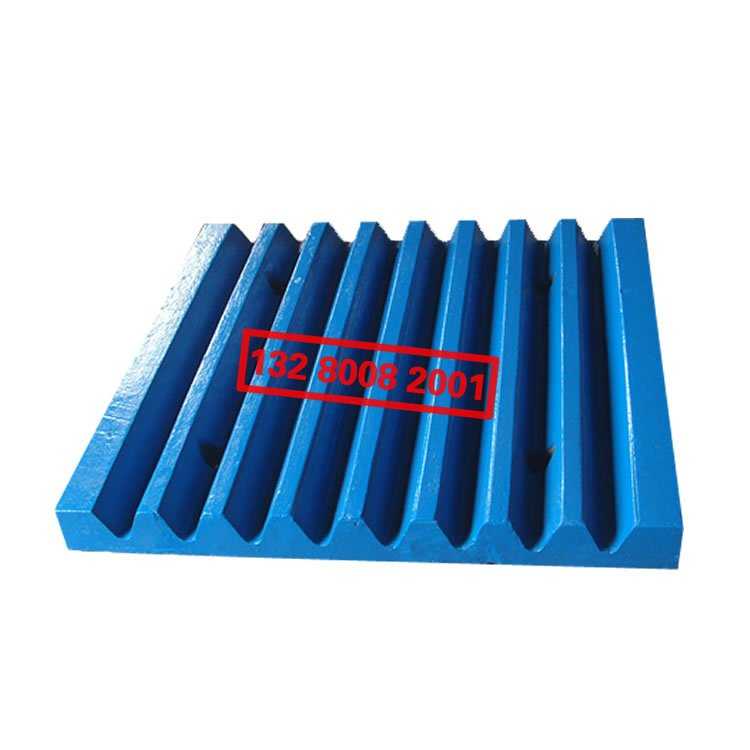

定颚板
定颚板
