螺杆启闭机·螺杆式启闭机说明书

螺杆启闭机·螺杆式启闭机|螺杆式启闭机型号


发布时间:2018-01-23 09:22:39人气:742

螺杆启闭机又称螺杆式启闭机,是一种用螺纹杆直接或通过导向滑块、连杆与闸门门叶相连接,螺杆上下移动以启闭闸门的机械。随着水利水电工程的广泛开展,用于水库灌区河道堤坝,水力电站等工程项目上的启闭机,闸门被大量采用。而其安装调试技术及使用保养的知识也应大力推广。针对建筑安装单位和使用管理部门,应该普及此项技术与知识,方能确保工程质量,发挥工程效益。
螺杆启闭机就是一种开启和关闭闸门所用的机械。是闸门操作设备。闸门启闭机关系到水工建筑物的正常运行,除应满足一般起重机械的设计要求外,工作安全可靠和操作灵活方便具有特殊的意义。

螺杆是受压受拉杆件,需要下压力迫使闸门下降时应计算压杆的稳定性。
螺杆式启闭机结构简单,坚固耐用,造价低廉,适用于小型平面闸门和弧形闸门,其启闭力一般在200kN以下。
500kN、750kN大容量的螺杆启闭机也已生产,用于潜水孔平面闸门和弧形闸门的操作。

螺杆式启闭机分类
螺杆式启闭机可以分为:手电两用螺杆式启闭机、手推式螺杆式启闭机、侧摇式启闭机、手动螺杆启闭机等几种

LQ型螺杆启闭机型号
手推式:0.5T-2T
侧摇式:0.5T-3T
手摇式:3T-20T
手电两用式:3T-100T(单吊点、双吊点)

结构及工作原理
螺杆支承在承重螺母内,螺母和传动机构(伞齿轮传动或蜗轮传动)固定在支承架上。接通电源或用人力手摇柄拖动传动机构,带动承重螺母旋转,使螺杆升降以启闭闸门。

安装调试
安装前,一定要检查各零件是否良好,润滑油是否上足,螺栓有无松动,与其有关技术数据是否相符。
安装时,一定要保持基础布置平面水平180°;启闭机底座与基础布置平面的接触面积要达到90%以上;螺杆轴线要垂直于闸台上横梁的水平面;要与闸板吊耳孔吻合垂直,避免螺杆倾斜,造成局部受力而损坏机件。
安装后,一定要作试运行,一作无载荷试验,即让螺杆作两个行程,听其有无异常声响,检测安装是否符合技术要求。二作载荷试验,在额定载荷下,作两个行程,观察螺杆与闸门的运行情况,有无异常现象。确认无误后,方可正式运行。在载荷运行一段时间后,要进行首次保养,把机内新机件磨擦产生的金属沫特别是螺杆、螺母、涡轮、涡杆,要轻洗干净,涂上润滑油,密封严实,继续使用。

使用保养
操作人员必须掌握启闭机的结构、性能与操作方法,并有一定的机械知识,以确保机器的正常运转。
操作前,对启闭机进行全面检查,各部位润滑情况是否良好,螺栓有无松动。电动启闭时检查电源线路是否接通,开关是否良好。

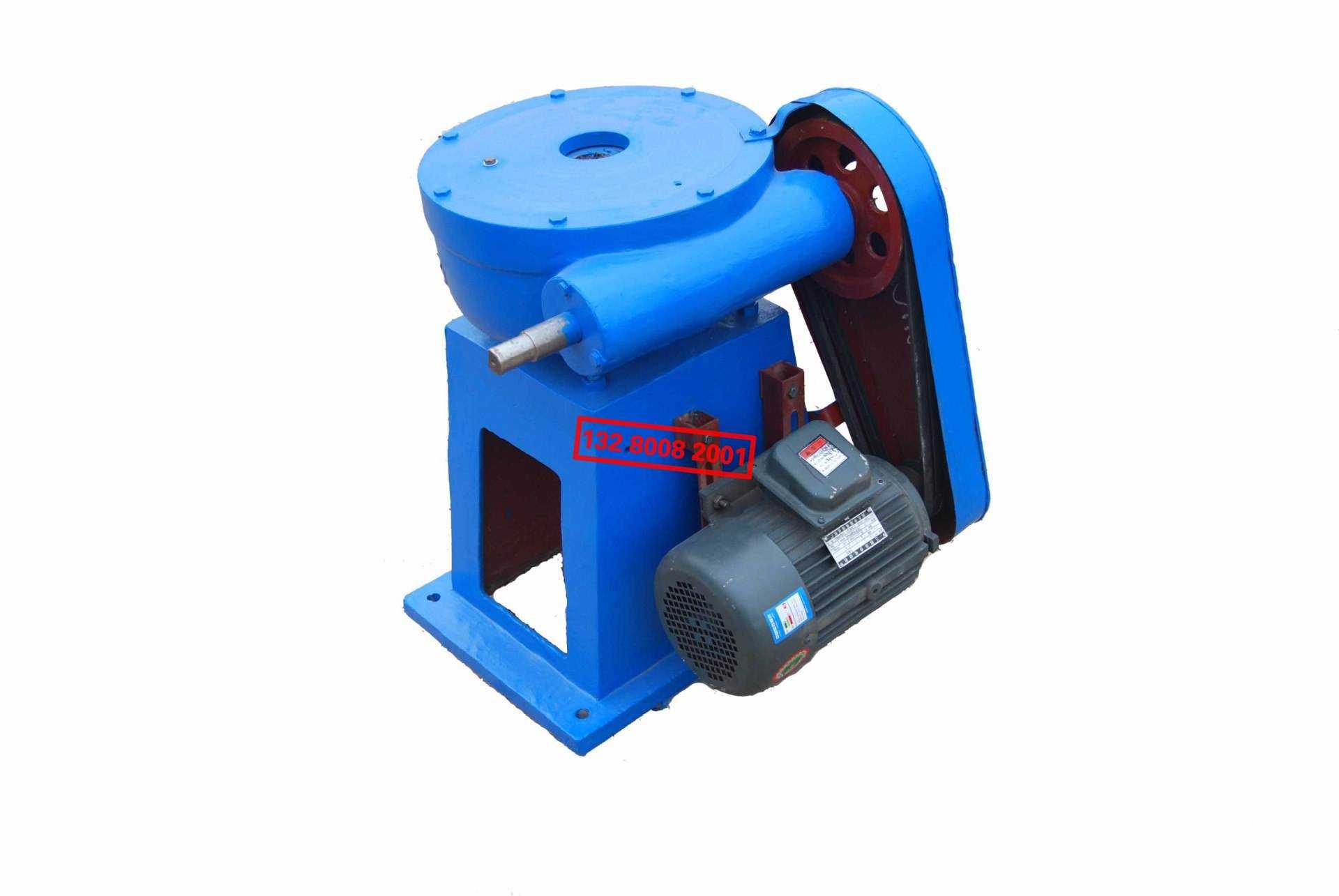

螺杆启闭机又称螺杆式启闭机


卓力工矿是国内知名螺杆启闭机·螺杆式启闭机生产厂家,有丰富的经验为客户提供高品质的螺杆启闭机·螺杆式启闭机及完善的售后服务,如果您想了解最新螺杆启闭机·螺杆式启闭机价格或者更详细信息,欢迎拨打服务热线:13280082001 18605374511.或者联系在线客服: 点击这里、立刻咨询;我们携程为您服务!

常见问题:螺杆启闭机·螺杆式启闭机发货时间? 螺杆启闭机·螺杆式启闭机售后保障? 螺杆启闭机·螺杆式启闭机订货需要提供什么信息?


产品标签:螺杆启闭机·螺杆式启闭机| 螺杆式启闭机型号
