KGU13矿用投入式液位传感器说明书

一、概述

 KGU13 矿用投入式液位传感器用于测量液位高度，可适用于无显著震动和冲击以及有爆炸性混 合物，但无破坏绝缘的腐蚀性气体等环境。具有就地显示液位高度，并自动地将液位高度值转换成标准信号传送给关联设备。 传感器电路采用单片机设计，能输出多种信号，供远程采集； 并具备故障自检功能，给使用和维护带来很大的方便。



二、原理：

传感敏感元件根据水中的压力与空气中的压力差，把水位的高度变换成压力差，再把压力差电信号送给信号处理电路，单片机通过数字信号运算处理后，将水位高度通过数码管进行显示，同时输出对应的信号至配接设备，实现连续实时检测。



三、 环境参数

a) 环境温度：0℃～+40℃；
b) 平均相对湿度：≤95%（+25℃）；
c) 大气压力：80 kPa～106kPa；
d) 机械环境：无显著震动和冲击的场合；
e) 适用于煤矿井下有爆炸性混合物，但无破坏绝缘的腐蚀性气体的场合。

四、技术参数
1.  电气性能
a)  工作电压：（9～25）V.DC；
b)  工作电流：≤25mA@24V.DC。
2.  测量范围：0.00m ～ 5.00m。
3.  基本误差：±1.0%F.S。
4.  信号输出制式
a)  RS485信号（优选）：
· 传输方式：主从式、半双工；
· 传输速率：4800bps；
· 信号工作电压峰峰值：≤12V。
b) 频率信号：
   频率： （200～1000）Hz（脉冲宽度大于0.3ms）（线性对应0.0m ～ 5.00m）；
5. 显示值稳定性
   传感器采用数字信号显示，其分辨率为 0.1 kPa。



五、特点：

1. KGU13矿用投入式液位传感器采用单片机和集成数字电路，电路结构简单，性能可靠，便于维修和调试；
2. 支持多种信号传输方式(频率、电流、RS485)，有效地屏蔽信号传输中的电磁干扰；
3. 采用全新开关电源，整机功耗更低，传感器传输距离更长，本安参数更小，兼容各大系统；
4. 新型高强度外壳结构，增强了仪器抗冲击能力；
5. 采用新工艺探头，具有防腐、防堵等特点。

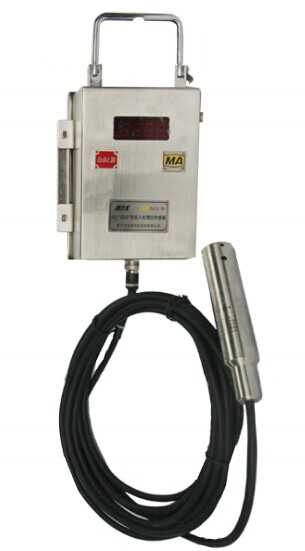

KGU13矿用投入式液位传感器
