KTG121矿用隔爆型视频光端机说明书

KTG121矿用隔爆型视频光端机产品介绍

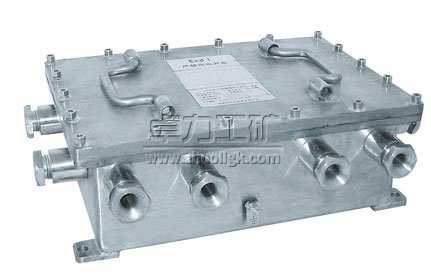

KTG121矿用隔爆型视频光端机采用全不锈钢外壳设计内置视频光端机、供电电源模块等，是一款煤矿井下传输用的功能扩展产品。其传输容量最大可扩展至8路视频及8路反向数据的传送，同时该设备具备串联功能，可将多个同类设备予以串联使用，取得更多的扩展空间和使用需求。

KTG121矿用隔爆型光端机工作原理
矿用隔爆型光端机进行结构设计时充分考虑了各种特殊情况，当设备内部产生火花时不致引起设备外部充满爆炸性混合物环境的爆炸；并且确保设备的防爆性能、外壳强度、各组件的结合面间隙、限制外壳最高表面温度，以达到隔爆效果。
KTG121矿用隔爆型光端机结构
矿用隔爆型光端机由电源电路、光端机、交换机组成。设备工作时，由隔爆外壳内的电源模块向光端机发射端提供12VDC的工作电源，光端机将监测现场的场景图像视频信号转变为光信号传输入光端机接收端，再由接收端将光信号转为视频电信号通过传输介质输送给终端显示设备使用；同时由交换机提供网络数据交换功能。
KTG121矿用隔爆型视频光端机工作环境
a)环境温度：0℃～+40℃；
b)平均相对湿度：不大于95％（+25℃）；
c)大气压力：80kPa～106kPa；
d)煤矿井下有瓦斯，煤尘等爆炸危险的环境。
e)无强烈震动和冲击的地方。
f)无破坏金属和绝缘材料的腐蚀性气体的地方。
KTG121矿用隔爆型视频光端机参数
材 质：不锈钢304或316L
净 量：20 kg
工作电压：AC127V，50Hz
输入功率：50 VA
温度范围：0℃～+40℃
大气压力：80～106kPa
相对湿度：≤95％（＋25℃）
视频输入：8路75Ω标准视频信号
视频输出：8路75Ω标准视频信号
光接口：ST,1310nm
单模光传输距离：20 Km
外形尺寸：长388×宽288×高131

卓力工矿是国内知名KTG121矿用隔爆型视频光端机生产厂家，有丰富的经验为客户提供高品质的KTG121矿用隔爆型视频光端机及完善的售后服务，如果您想了解最新KTG121矿用隔爆型视频光端机价格或者更详细信息，欢迎拨打服务热线：13280082001 18605374511.或者联系在线客服： 点击这里、立刻咨询；我们携程为您服务！

常见问题：KTG121矿用隔爆型视频光端机发货时间？ KTG121矿用隔爆型视频光端机售后保障？ KTG121矿用隔爆型视频光端机订货需要提供什么信息？
