HSZ组合式手拉葫芦说明书

HSZ组合式手拉葫芦|HSZ1T 2T 3T 5T手拉葫芦


发布时间:2019-03-01 08:00:59人气:598

HSZ系列手拉葫芦的介绍

HSZ型系列手拉葫芦是一种使用简易、用途广泛,携带方便的手动起重机械,可用于工厂、矿山、农业、电力、建筑的生产施工,码头、船坞、仓库的机器安装、货物起吊、车辆装卸等,尤其适用于露天及无电源作业。

HSZ组合式不锈钢手拉葫芦产品特点:
1、抗击部冲击强的齿箱及外罩
2、双重外罩隔离雨水,灰尘,
3、安全可靠的刹车性能(机械离合器)
4、防酸防腐蚀防生锈
5、强度与操作性兼备的吊钩
6、高精度高韧性齿轮
7、链条挡是过下降操作时的链条停止挡
8、高强力载生链条,不锈钢链条(世界最高水准V级,其抗拉伸力应为1000牛/平方毫米)


HSZ系列组合式手拉葫芦参数
型 号 HSZ-0.5 HSZ-1 HSZ-1.5 HSZ-2 HSZ-3 HSZ-5 HSZ-7.5 HSZ-10 HSZ-15 HSZ-20 HSZ-30 HSZ-50
额定起重量 吨 0.5 1 1.5 2 3 5 7.5 10 15 20 30 50
标准起重高度 米 3 3 3 3 3 3 3 3 3 3 3 3
试验载荷 千牛 6.3 12.5 18.8 25 37.5 62.5 94 125 187.5 250 375 625
满载时手拉力 牛顿 231 309 320 320 360 414 420 420 430 420x2 450x2 450x2
起重链条行数 1 1 1 1 2 2 3 4 6 8 12 22
起重链条直径 毫米 5 6 7.1 8 7.1 10 10 10 10 10 10 10
主要尺寸(毫米) A 115 143 148 152 148 181 181 181 181 192 330 410
B 136 156 182 198 182 266 365 365 485 630 670 965
C 270 317 399 414 465 636 798 798 920 890 1000 1950
D 25 27 34 36 38 48 57 57 84 84 84 130
净重 千克 8 11 17 18 22 45 52 70 125 162 228 1085
起重高度每增加1米增加重量
千克
1.5 1.8 2.1 2.3 4.2 5.6 7.3 9.8 14.2 19.6 28.3 50


型号   HSZ-0.5A HSZ-1A HSZ-1.5A HSZ-2A HSZ-3A HSZ-5A HSZ-10A HSZ-20A
额定起重量 0.5 1.0 1.5 2 3 5 10 20
标准起重高度 2.5 2.5 2.5 3 3 3 3 3
试验载荷 千牛 7.5 15 22.5 30 45 75 150 300
满载时手拉力 牛顿 231 309 320 360 340 414 414 414x2
起重链条行数 1 1 1 1 2 2 4 8
起重链条直径 毫米 6 6 8 8 8 10 10 10
主要尺寸(毫米) A   131 140 161 161 161 186 207 215
B   127 158 174 187 199 253 398 650
C   270 317 399 414 465 636 798 890
D   35 35.5 45 42.5 50 64 85 110
K   30 28 36 33.5 40 50 64 85
净重 千克 10 12 19 20 27 45.5 83 193
包装尺寸 厘米 22x15
x19.5
23x18
x19.5
28x18
x19.5
28x21
x24
32x21
x26
40x21
x31
50x41
x21
64x38
x64
起重高度每增加1米增加重量 千克 1.7 1.7 2.3 2.3 3.7 5.6 9.7 19.4

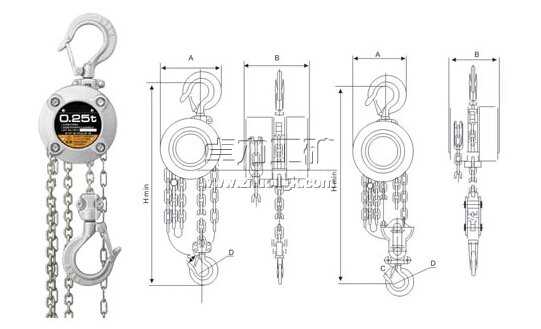

HSZ-A系列手拉葫芦不锈钢手拉葫芦结构图
