太阳能发电系统说明书

太阳能发电系统
分类
太阳能发电系统分为离网发电系统与并网发电系统：
1、离网发电系统。主要由太阳能电池组件、控制器、蓄电池组成，若要为交流负载供电，还需要配置交流逆变器。
2、并网发电系统就是太阳能组件产生的直流电经过并网逆变器转换成符合市电电网要求的交流电这后直接接入公共电网。并网发电系统有集中式大型并网电站一般都是国家级电站，主要特点是将所发电能直接输送到电网，由电网统一调配向用户供电。但这种电站投资大、建设周期长、占地面积大，还没有太大发展。而分散式小型并网发电系统，特别是光伏建筑一体化发电系统，由于投资小、建设快、占地面积小、政策支持力度大等优点，是目 前并网发电的主流。

应用领域
1.用户太阳能电源：
（1）小型电源10-100W不等，用于边远无电地区如高原、海岛、牧区、边防哨所等军民生活用电，如照明、电视、收录机等；
（2）3-5KW家庭屋顶并网发电系统；
（3）光伏水泵：解决无电地区的深水井饮用、灌溉。
2. 交通领域：如航标灯、交通/铁路信号灯、交通警示/标志灯、宇翔路灯、高空障碍灯、高速公路/铁路无线电话亭、无人值守道班供电等。
3. 通讯/通信领域：太阳能无人值守微波中继站、光缆维护站、广播/通讯/寻呼电源系统；农村载波电话光伏系统、小型通信机、士兵GPS供电等。
4. 石油、海洋、气象领域：石油管道和水库闸门阴极保护太阳能电源系统、石油钻井平台生活及应急电源、海洋检测设备、气象/水文观测设备等。
5.灯具电源：如庭院灯、路灯、手提灯、野营灯、登山灯、垂钓灯、黑光灯、割胶灯、节能灯等。
6.光伏电站：10KW-50MW独立光伏电站、风光（柴）互补电站、各种大型停车厂充电站等。
7.太阳能建筑：将太阳能发电与建筑材料相结合，使得未来的大型建筑实现电力自给，是未来一大发展方向。
8.其他领域包括：
（1）与汽车配套：太阳能汽车/电动车、电池充电设备、汽车空调、换气扇、冷饮箱等；
（2）太阳能制氢加燃料电池的再生发电系统；
（3）海水淡化设备供电；
（4）卫星、航天器、空间太阳能电站等。

组成

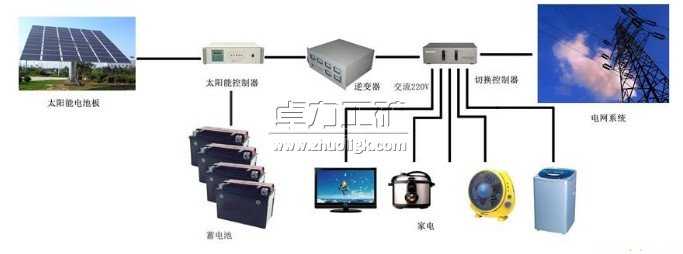

太阳能发电系统由太阳能电池组、太阳能控制器、蓄电池（组）组成。如输出电源为交流220V或110V，还需要配置逆变器。
太阳能板
太阳能电池板是太阳能发电系统中的核心部分，太阳能电池板的作用是将太阳的光能转化为电能后，输出直流电存入蓄电池中。太阳能电池板是太阳能发电系统中最重要的部件之一，其转换率和使用寿命是决定太阳电池是否具有使用价值的重要因素。 组件设计：按国际电工委员会IEC：1215：1993标准要求进行设计，采用36片或72片多晶硅太阳能电池进行串联以形成12V和24V各种类型的组件。该组件可用于各种户用光伏系统、独立光伏电站和并网光伏电站等。
太阳能组件原材料特点
电池片：采用高效率（16.5%以上）的单晶硅太阳能片封装，保证太阳能电池板发电功率充足。
玻璃： 采用低铁钢化绒面玻璃(又称为白玻璃)， 厚度3.2mm，在太阳电池光谱响应的波长范围内(320-1100nm)透光率达91%以上，对于大于1200 nm的红外光有较高的反射率。此玻璃同时能耐太阳紫外光线的辐射，透光率不下降。
EVA：采用加有抗紫外剂、抗氧化剂和固化剂的厚度为0.78mm的优质EVA膜层作为太阳电池的密封剂和与玻璃、TPT之间的连接剂。具有较高的透光率和抗老化能力。
TPT：太阳电池的背面覆盖物—氟塑料膜为白色，对阳光起反射作用，因此对组件的效率略有提高，并因其具有较高的红外发射率，还可降低组件的工作温度，也有利于提高组件的效率。当然，此氟塑料膜首先具有太阳电池封装材料所要求的耐老化、耐腐蚀、不透气等基本要求。
边框：所采用的铝合金边框具有高强度，抗机械冲击能力强。也是太阳能发电系统中价值最高的部分。
太阳能控制器
太阳能控制器是由专用处理器CPU、电子元器件、显示器、开关功率管等组成。
主要特点：
1、使用了单片机和专用软件，实现了智能控制；
2、利用蓄电池放电率特性修正的准确放电控制。放电终了电压是由放电率曲线修正的控制点，消除了单纯的电压控制过放的不准确性，符合蓄电池固有的特性，即不同的放电率具有不同的终了电压。
3、具有过充、过放、电子短路、过载保护、独特的防反接保护等全自动控制；以上保护均不损坏任何部件，不烧保险；
4、采用了串联式PWM充电主电路，使充电回路的电压损失较使用二极管的充电电路降低近一半，充电效率较非PWM高3%-6%，增加了用电时间；过放恢复的提升充电，正常的直充，浮充自动控制方式使系统由更长的使用寿命；同时具有高精度温度补偿；
5、直观的LED发光管指示当前蓄电池状态，让用户了解使用状况；
6、所有控制全部采用工业级芯片（仅对带I工业级控制器），能在寒冷、高温、潮湿环境运行自如。同时使用了晶振定时控制，定时控制精确。
7、取消了电位器调整控制设定点，而利用了E方存储器记录各工作控制点，使设置数字化，消除了因电位器震动偏位、温漂等使控制点出现误差降低准确性、可靠性的因素；
8、使用了数字LED显示及设置，一键式操作即可完成所有设置，使用极其方便直观的作用是控制整个系统的工作状态，并对蓄电池起到过充电保护、过放电保护的作用。在温差较大的地方，合格的控制器还应具备温度补偿的功能。其他附加功能如光控开关、时控开关都应当是控制器的可选项；
