太阳能草坪灯说明书

太阳能草坪灯|太阳能草坪灯厂家


发布时间:2018-08-27 06:53:03人气:482

太阳能草坪灯在有光照射下,通过太阳能电池将电能存储于蓄电池,在无光情况下,通过控制器将蓄电池电能送入负载 LED 中。适用于住宅社区绿草地美化照明点缀、公园草坪美化点缀。

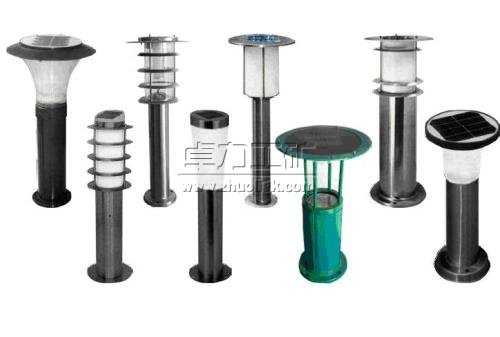

太阳能草坪灯是一种绿色能源灯具,具有安全、节能、环保、安装方便等特点
太阳能草坪灯主要由光源、控制器、蓄电池、太阳能电池组件及灯体等部件组成

系统组成
一套完整的太阳能草坪灯系统包括:光源、控制器、蓄电池、太阳能电池组件及灯体。
当白天太阳光照射在太阳能电池上时,太阳能电池将光能转变为电能并通过控制电路将电能存储在蓄电池中。天黑后,蓄电池中的电能通过控制电路为草坪灯的LED光源供电。第二天早晨天亮时,蓄电池停止为光源供电,草坪灯熄灭,太阳能电池继续为蓄电池充电,周而复始、循环工作。
控制器由单片机、传感器组成,通过对光信号的采集和判断控制光源部分的开、关。灯体主要起到系统防护及白天的装饰作用,保障这一系统正常运行。其中光源、控制器、蓄电池是决定草坪灯系统性能的关键。系统枢图如右图所示。
太阳能电池
1、类型
太能能电池是将太阳能转化为电能,较实用的有单晶硅、多晶硅、非晶硅三种太阳能电池。
(1)单晶硅太阳能电池性能参数比较稳定,适合在阴雨天比较多、阳光不是很充足的南方地区使用。
(2)多晶硅太阳能电池生产工艺相对简单,价格比单晶硅低,适合在太阳光充足、日照好的东西部地区使用。
(3)非晶硅太阳能电池对太阳光照条件要求比较低,适合在室外太阳光不足的地方使用。
2、工作电压
太阳能电池的工作电压为配套电池电压的1.5倍,才能保证给蓄电池正常充电。如给3.6V蓄电池充电需要用4.0~5.4V太阳能电池;给6V蓄电池充电需要用8~9V太阳能电池;给12V蓄电池充电需要用15~18V太阳能电池。
3、输出功率
太阳能电池的单位面积输出功率约为 127 Wp/m2。太阳能电池一般由多个太阳能单元电池串联组成,其容量取决于照光源、线路传输部件所消耗的总功率以及当地太阳能辐射能量。太阳能电池组输出功率宜超过光源功率的 3~5 倍,光照丰富、开灯时短地区为(3~4)倍以上;反之为(4~5)倍以上。
蓄电池
蓄电池在有光照时将太阳能电池板所发出的电能储存起来,到夜晚需要照明的时候再释放出来。
1、类型
(1)铅酸(CS)蓄电池:使用于低温高倍率放电、能力偏低,目前大部分太阳能路灯采用。密封免维护、价格低。但要注意防止铅酸污染,应逐步淘汰。
(2)镍镉(Ni-Cd)蓄电池:放电倍率高、低温性能好、循环寿命长,小型系统采用,但应注意防止镉污染。
(3)镍氢(Ni-H)蓄电池:高倍率放电、低温性能好、价格便宜、无污染,为绿色环保电池。可为小型系统采用,这种产品宜大力提倡。目前,广泛采用的有铅酸免维护蓄电池、普通铅酸蓄电池和碱性镍镉蓄电池三种。
2、蓄电池连接
并联连接时,要考虑各单体电池间的不平衡影响,并联组数不宜超过四组。安装时要注意,蓄电池的防盗问题。
工作原理
电路结构
以光敏电池为光敏器件的太阳能草坪灯电路如图1所示。所谓以
光敏电池为光敏器件是指利用太阳能电池本身的光感特性,即有光太阳能电池输出电压,输出端呈现高电平;当无光时,太阳能电池没有电压输出,输出端出现低电平。
该电路主要由蓄电池充电电路、开关电路、驱动电路组成。充电电路由太阳能嗲吃哪行V1、二极管D1、蓄电池V2构成;开关电路由三极管Q1和电阻R2构成;驱动电路由三极管Q2组成。
电路工作原理
在图1中,当有光照射时,相等于开关S1闭合,连接6点。此时三极管Q1基极出现高电位,Q1三极管导通(集电极与发射极导通),Q1三极管处于饱和区,通过R2电阻的电流将全部通过Q1三极管的集电极向发射极接地,而流向Q2三极管基极电流几乎为零,所以Q2三极管截止,即Q2的集电极和发射极无电流,负载LED1无电流,停止工作。
同时太阳能电池产生的电能通过D1二极管一部向蓄电池V2充电,另外一部分通过R2电阻、Q1集电极、Q1发射极接地。由于蓄电池内阻远小于R2电阻,所以太阳能电池产生的电能几乎流向蓄电池V2。
当无光照射时,相等于开关S1断开。此时三极管Q1基极出现低点位,Q1三极管截止(集电极与发射极截止),Q1三极管处于截止区,通过R2电阻的电流将全部通过Q2三极管的基极向发射极接地,所以Q1三极管处于放大区,即Q1的基极电流和集电极电流成β倍关系,负载LED1正常工作。
