太阳能路灯说明书

太阳能路灯|太阳能路灯价格|太阳能路灯生产厂家


发布时间:2018-08-27 02:40:51人气:506

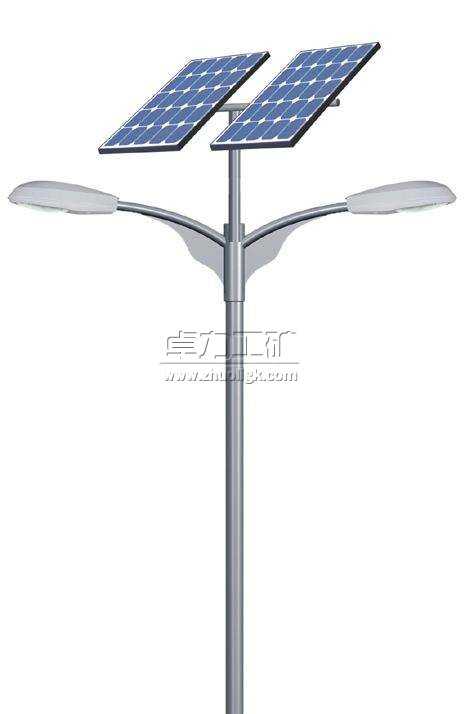

太阳能路灯是采用晶体硅太阳能电池供电,免维护阀控式密封蓄电池(胶体电池)储存电能,超高亮LED灯具作为光源,并由智能化充放电控制器控制,用于代替传统公用电力照明的路灯。
太阳能路灯无需铺设地下线缆,无需支付照明电费,太阳能庭院灯所采用的关键部件太阳能电池板、太阳能直流路灯智能控制器、免维护蓄电池、照明灯具均经过国家发改委/GEF/世界银行光伏产品认证。主要适用于城市道路、小区广场、工业园区、旅游景区、公园绿化带等场所的亮化照明。
优点
太阳能路灯无需铺设线缆、无需交流供电、不产生电费;采用直流供电、控制;具有稳定性好、寿命长、发光效率高,安装维护简便、安全性能高、节能环保、经济实用等优点。
应用
太阳能路灯可广泛应用于城市主、次干道、小区、工厂、旅游景点、停车场等场所。
工作原理
太阳能路灯工作原理说明:白天太阳能路灯在智能控制器的控制下,太阳能电池板经过太阳光的照射,吸收太阳能光并转换成电能,白天太阳电池组件向蓄电池组充电,晚上蓄电池组提供电力给LED灯光源供电,实现照明功能。直流控制器能确保蓄电池组不因过充或过放而被损坏,同时具备光控、时控、温度补偿及防雷、反极性保护等功能。
构成
太阳能路灯的系统组成是由LED光源(含驱动)、太阳能电池板、蓄电池(包括蓄电池保温箱)、太阳能路灯控制器、路灯灯杆(含基础)及辅料线材等几部分构成  。
太阳能电池组件一般选用单晶硅或者多晶硅太阳能电池组件;LED灯头一般选用大功率LED光源;控制器一般放置在灯杆内,具有光控、时控制、过充过放保护及反接保护,更高级的控制器更具备四季调整亮灯时间功能、半功率功能、智能充放电功能等;蓄电池一般放置于地下或则会有专门的蓄电池保温箱,可采用阀控式铅酸蓄电池、胶体蓄电池、铁铝蓄电池或者锂电池等。太阳能灯具全自动工作,不需要挖沟布线,但灯杆需要装置在预埋件(混凝土底座)上。
产品部件灯杆结构:钢质灯杆及支架,表面喷塑处理,电池板连接采用专用防盗不锈钢螺丝。
太阳能路灯价格组成
1、太阳能路灯控制器价格
2、太阳能路灯电池板价格
3、太阳能路灯蓄电池价格
4、太阳能路灯电池箱价格
5、路灯灯杆价格
6、路灯灯具及光源价格
7、灯杆法兰套管价格
8、基础预埋件价格
9、内置电线价格
太阳能路灯使用环境条件
1、海拔高度:≤5000M;
2、环境温度:-50℃_+70℃;
3、设计风速:35m/s;
4、相对湿度:80%;
5、抗震烈度:8级
采用标准(最新检察标准):
所有设备及材料的制造、实验等各方面应遵循下列标准:
GB7000.1-2002《灯具通用安全要求与试验》
GB7003-86《灯具外壳防护等级分类》
QB/T《灯具电镀、化学覆盖层》
GB7248-87《电光源安全要求》
GB9468-88《道路照明灯具光度测试》
GB19652-2005《电光源产品质量分级等指标》
GB5702-85《光源显色性评论方法》
GB50259-96《电气照明装置施工及验收规范》
CJJ89-2001《城市道路照明工程施工及验收规范》
IEC60598-1《国际安全标准》
产品参数
*主体材料:灯杆为全钢结构、整体热镀锌/喷塑处理
*太阳能电池组件:晶体硅15-80WP(按负载配置)
*系统工作电压:直流12V—24V
*控制器:太阳能灯具专用控制器,光控+时控,智能控制(天黑灯自开,天亮灯自熄灭)
*储能电池:全封闭免维护铅酸蓄电池12V17Ah—80Ah(根据负载配置)
*光源类型:节能高功率集成LED,稀土高效节能灯(可按客户要求配置)
*防护等级:IP65
*使用温度:-30度至70度,抗风力≥150Km/h
*照明时间:4~14小时(可根据需要调节)
*灯杆高度:2米~4米(可以按客户要求制作)
*阴雨可连续工作(可按客户要求制作)
配置计算
计算电流
如:12V蓄电池系统;30W的灯2只,共60瓦。
电流 = 60W÷12V= 5 A
容量计算
如:路灯每夜照明时间9.5小时,实际满负载照明为 7小时(h);
例一:1 路 LED 灯
(如晚上7:30开启100%功率,夜11:00降至50%功率,凌晨4:00后再100%功率,凌晨5:00关闭)
例二:2 路非LED灯 (低压钠灯、无极灯、节能灯、等)
(如晚上7:30两路开启,夜11:00关闭1路,凌晨4:00开启2路,凌晨5:00关闭)
需要满足连续阴雨天5天的照明需求。(5天另加阴雨天前一夜的照明,计6天)
蓄电池 = 5A × 7h ×(5+1)天
= 5A × 42h=210 AH
另外为了防止蓄电池过充和过放,蓄电池一般充电到90%左右;放电余留5%-20%左右。所以210AH也只是应用中真正标准的70%-85%左右。另外还要根据负载的不同,测出实际的损耗,实际的工作电流受恒流源、镇流器、线损等影响,可能会在5A的基础上增加15%-25%左右。
峰值计算
路灯每夜累计照明时间需要为 7小时(h);
★:电池板平均每天接受有效光照时间为4.5小时(h);
最少放宽对电池板需求20%的预留额。
WP÷17.4V = (5A × 7h × 120%)÷ 4.5h
WP÷17.4V = 9.33
WP = 162(W)
★ :4.5h每天光照时间为长江中下游附近地区日照系数。
另外在太阳能路灯组件中,线损、控制器的损耗、及镇流器或恒流源的功耗各有不同,实际应用中可能在15%-25%左右。所以162W也只是理论值,根据实际情况需要有所增加。
