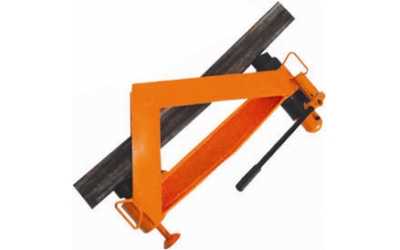

KWCY-600型液压垂直弯轨机说明书

KWCY-600液压垂直弯轨机 液压弯道器用于矿山斜井铺设铁道线路实施垂直方向的弯曲作业。

一、概述:  我公司研制的液压垂直弯轨机系防爆型矿山机械产品，是铁道钢轨实行标准化作业的必备工具。该产品结构紧凑、重量轻、密封性能好，使用方便，安全可靠。
液压弯轨机可以降低工人的劳动强度，提高工作效率，改善轨道施工、维护质量。该产品适用于矿山、港口、林场、交通等部门，它解决了轻型、重型钢轨的垂直、垂直曲线弯轨和直轨问题。
二、工作原理: 液压弯轨机运用液压传动和杠杆原理设计而成，它利用静压力对钢轨实施垂直、垂直曲线弯轨或直轨作业。

三、主要技术参数:

最大弯轨规格	30kg/m
最大弯轨力	300KN
活塞最大行程	70mm
整机质量	45kg

四、主要结构:
液压弯轨机由液压和机架两大部分组成。
1、液压部分:由顶头、前盖、弹簧、活塞杆组合件、油缸、后盖、揿手、油箱等零部件组成。
2、机架部分:由机体、丝杆、手轮、支杆、紧固螺钉等零部件组成。

五、使用方法:
  1、准备
  A、将弯轨机钩钩住钢轨需弯曲的适当位置。
  B、旋松通气阀。
  C、调节支杆使机身平行于钢轨，并旋紧紧固螺钉。
  D、调节丝杆，使丝杆顶头、钩头、活塞杆顶头锁紧钢轨。
  E、旋紧放油阀。
  2、操作
A、将操纵杆插入揿手孔内，揿动操纵杆，使泵芯往复运动，于是活塞杆推动钢轨前进，钢轨产生形变，直至所需的弯曲度。
B、慢慢打开放油阀，使活塞杆自行复位，直至它完全回位。
C、旋紧放油阀和通气阀。
D、旋松紧固螺钉，使支杆在机体中可以自由活动。
E、卸去弯轨机。

六、故障分析与排除

故障现象	原因分析	排除方法
工作时油压不高	油腔里有空气	旋开泵套，注入少量液压油后重新旋紧。
	通气阀未旋松	旋松通气阀。
	油路不畅通	清洗滤网及油路通道，更换洁净液压油。
	液压油粘度过高	根据环境温度，更换相应牌号的液压油。
工作时油压不高	进、出油阀密封性能不良，千万泄漏	拆卸清洗进、出油阀油路，检查更换有关密封垫圈或单向阀。
	动、静密封性能差，油泵加压速度过快使油腔局部真空	清洗油路，检查交换有关动、静密封垫圈，并更换洁净液压油减慢油泵加压速度。
油缸工作时 出现爬行现象	油缸内存在空气	旋出放气螺钉揿动手，对油缸供油直至放气孔处渗油为止，再旋紧放气螺钉。
活塞前进一段后，不再前进	液压油不足	加足液压油。


七、注意事项
1、弯轨作业时活塞最大行程不得超过70mm。
2、弯轨机顶头曲面压应尽量与钢轨曲面相吻合，吻合面应无杂物。
3、油泵加压时，操纵杆动作不宜过快，以免油腔气生局部负压，影响正常油供。
4、液压油需经120目滤网过滤洁净后方可使用。
5、拆卸、检修时，应用汽油清洗油路及主要零部件，清洗时，机件工作面不得产生划伤和碰伤现象。

八、保修内容
1、保修期：卖出后壹年。
2、保修范围：持本公司合格证，如实属质量问题，在保修期内本公司负责返修，如超过保修期或在保修期内属人为损坏，由用户单位负责。
