矿用本安型煤位传感器说明书

矿用本安型煤位传感器|隔爆型煤位传感器|煤位传感器价格|煤位传感器厂家


发布时间:2015-08-31 07:57:58人气:337

概述

本安型煤位传感器适用于煤矿井下有煤尘、瓦斯爆炸危险环境中,作为主井煤仓和胶带运输机系统中,检测煤位、溜槽堵塞及煤的干湿程度,控制胶带运输机及给煤机的起停和洒水、除尘、降温等作业。

结构特点

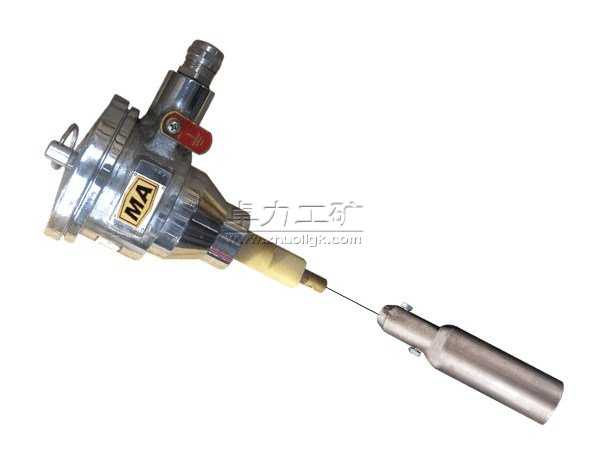

由于电极探头采用不锈钢重锤式结构,因此结构紧凑,坚固耐用,安装方便,使用灵活,性能稳定。本产品由不锈钢重锤式电极探头、不锈钢钢丝绳和本安控制电路接线盒等组成。接线盒里放电路板和接线端子,本安控制电路接线盒和电极探头,防护等级:IP54。

工作原理

当应用在煤仓煤位时,本安电源给本安控制电路接线盒输入DC24V,并将本安控制电路接线盒外壳与煤仓壁连接,将电极探头固定在适当位置上,当煤仓中的煤触及相应高度位置的电极探头时与本安电路控制信号输入端构成回路,经电路转换,输出控制信号。当传感器用于溜槽上时,本安电源给本安控制电路接线盒输入DC24V,并将本安控制电路接线盒外壳与溜槽连接,当煤等物料发生堵塞时,煤等物料就会出现异常增高的堆料现象,此时当煤等物料触及到电极探头时,电极通过煤的煤阻与检测电路形成检测信号回路,其信号传送、转换、控制等过程与应用在煤仓煤位时相同。
当传感器安装在胶带运输机上作为煤干湿检测时,本安电源给本安控制电路接线盒输入DC24V,并应将本安控制电路接线盒外壳接地,将电极探头固定在皮带上方适当位置,当胶带机上有煤并运行时,当煤较干燥时,两电极间的煤阻增高,当煤阻大于15M 时,内部控制电路无输出。如果煤湿度较高,且煤阻小于15M 大于100K 时,内部信号检测电路将会动作,此时输出控制信号。

主要性能及技术参数

  • 工作电压:DC24V
  • 工作电流:≤30mA
  • 接点容量:DC24V 1A
  • 动作电阻值:当阻值100K-15M时继电器动作,当阻值>15M 时继电器不动作。


重量及外形尺寸

重量
电极探头:2. 2kg;
本安控制电路接线盒:750g
外形尺寸
电极探头:212×390×212(mm)
本安控制电路接线盒:145×94×165(mm)

本安型煤位传感器
