投入式液位计说明书

投入式液位计基于所测液体静压与该液体的高度成比例的原理，采用先进的隔离型扩散硅敏感元件或陶瓷电容压力敏感传感器制作而成，将静压转换为电信号，再经过温度补偿和线性修正，转化成标准电信号（一般为4～20mA/1～5VDC）的一种测量液位的压力传感器，又称之为“静压液位计、液位变送器、液位传感器、水位传感器”。
适用性
投入式液位计广泛应用于城市供排水、污水处理、地下水、水库、河道、海洋等水位监测领域。
应用
静压投入式液位变送器（投入式液位计）适用于石油化工、冶金、电力、制药、供排水、环保等系统和行业的各种介质的液位测量。精巧的结构，简单的调校和灵活的安装方式为用户轻松地使用提供了方便。4～20mA、 0～5v、 0～10mA等标准信号输出方式由用户根据需要任选。投入式液位计的不锈钢传感器带有可伸长的聚亚安酯外壳材料的电缆线，该投入式液位计可选择带有重锚的传感器，这种投入式液位计应用在有波动或急流的液体环境中。
特点
　　稳定性好，精度高
　　直接投入到被测介质中，安装使用相当方便。
　　固态结构，无可动部件，高可靠性，使用寿命长从水、油到粘度较大的糊状都可以进行高精度测量，不受被测介质起泡、沉积、电气特性的影响
　　宽范围的温度补偿。
　　具有电源反相极性保护及过载限流保护。
结构组成

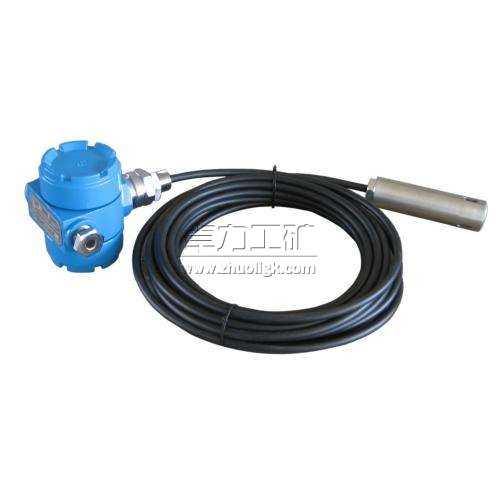

这种两线制投入式液位计由一个内置毛细软管的特殊导气电缆、一个抗压接头和一个探头组成。投入式液位计的探头构造是一个不锈钢筒芯，底部带有膜片，并由一个带孔的塑料外壳罩住。液位测量实际上就是在测探头上的液体静压与实际大气压之差，然后再由陶瓷传感器（附着在不锈钢薄膜上）和电子元件将该压差转换成4～20mA输出信号。
原理
投入式液位计是基于所测液体静压与该液体高度成正比的原理，采用扩散硅或陶瓷敏感元件的压阻效应，将静压转成电信号。经过温度补偿和线性校正，转换成4-20mADC标准电流信号输出。投入式静压液位变送器的传感器部分可直接投入到液体中，变送器部分可用法兰或支架固定，安装使用极为方便。
投入式液位计采用先进的隔离型扩散硅敏感元件制作而成，直接投入容器或水体中即可精确测量出水位计末端到水面的高度，并将水位值通过4–20mA电流或RS485信号对外输出。
技术指标
量程：0～7,10,20,35,70,100m或定制；
精度等级：0.1%FS；0.5%FS（可选）；
稳定性能：±0.05%FS/年；±0.1%FS/年；
过载能力：150%FS；
零点温度系数：±0.01%FS/℃；
满度温度系数：±0.02%FS/℃；
DATA86投入式液位计
防护等级：IP68；
输出信号：RS485、4–20mA（可选）；
供电电源：9V～36V DC；
环境温度：–10℃～80℃；
存储温度：–40℃～85℃；
结构材料： 外壳：不锈钢316L
密封圈：氟橡胶
膜片：不锈钢316L
电缆：φ7.2mm聚氨酯专用电缆

投入式液位计选型表

型 谱						说 明
					投入式液位计
类质	1				缆式
	2				杆式(传感器装在底部，直接接触液体介质)
	3				防腐式
	4				导压杆式(传感器装在上部，不直接接触介质)
过程连接形式		T			支架安装
		N			法兰安装DN40 PN1.0
		Y			特别约定
传感器连接材料			1	304			杆式
			2	316
			3	316L
			4	丁晴橡胶与聚氯乙烯复合物			缆式
