YWZ11网络地震仪说明书

YWZ11网络地震仪-槽波CT系统产品介绍
该仪器利用地震波射线穿透地质体，通过对地震波走时、能量和频率的观测，并经计算机处理反演，重现工作面内部的地质结构图像。
该产品可应用于矿井工作面槽波勘探和震波CT勘探等，可探测煤层的不连续性，如煤层厚度变化，矸石层分布，大、小断层，陷落柱，剥蚀带，古河床冲刷带，岩墙，老窑等；评估煤层地压的相对高带以及可能的瓦斯富集区，保证工作面的安全开采。
YWZ11网络地震仪-槽波CT系统主要特点
1、分布式采集基站扩展数量、空间分布灵活多变。
2、多分量数据采集，实现多波地震勘探。
3、采集基站内置大容量存储，支持巡检查看数据。
4、软件功能完备，配置兼具数据采集与处理的专业系统软件，可实现数据的采集、显示、管理、对比、处理成像及判别分析。
5、智能化Android系统平台、高清彩色触摸屏及机械辅助按键，人机交互便捷。
YWZ11网络地震仪-槽波CT系统主要参数
（1）通道数：16×n通道
（2）采样间隔：5/10/20/50/100/200/500/2000 μs（可选）
（3）采样点数：1K、2K、4K、8K、16K
（4）超前采样点数： 128、256、512、1024、2048
（5）延迟采样点数： 128、256、512、1024、2048
（6）前置放大器（固定/浮点）：1/8、1/4、1/2、1、2、4、8、16、32、64、128
（7）A/D：ΔΣ 24 位
（8）理论动态范围：180 dB
（9）触发方式：内触发/外触发/信号沿触发
（10）输入阻抗：32 KΩ
（11）最大输入信号：±5Vrms
（12）内置充电电池，充满可连续工作8小时。

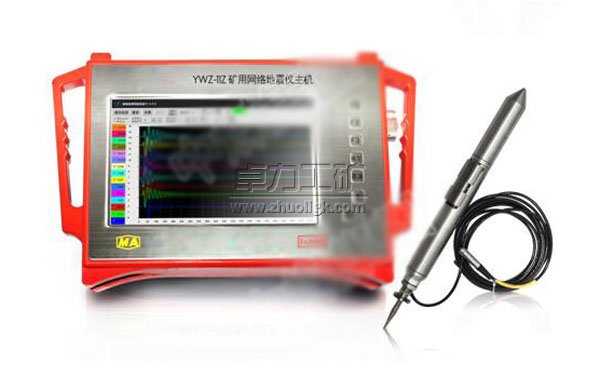

YWZ11矿用网络地震仪-地质超前探测系统产品介绍
YWZ11矿用网络地震仪-地质超前探测系统，该系统利用反射地震勘探原理，由地震仪、激发及接收系统三部分组成。主要用于隧道地质超前预测预报，隧道围岩等级划分，也可应用于地质灾害与环境调查、水利工程病害调查、矿产资源勘查、工程地质勘察等领域。
YWZ11矿用网络地震仪-地质超前探测系统主要特点
1、双采集模式，可同时接入速度型传感器和MEMS加速度传感器的信号采集，兼顾深部与浅部地震信号。
2、采样频率高，最高可至1.25MHz，满足超浅层地震信号采集。
3、MEMS传感器频响范围广，解决传统速度型传感器高频信号响应差的问题。
4、探测精度高，24bit高速AD及前置2-4～27倍程控增益，可以有效获取地震波场弱信号，浅层精细探测能力尤为突出。
5、软件功能完备，配置兼具数据采集与处理的专业系统软件，可实现数据的采集、显示、管理、对比、处理成像及判别分析，具有一键成图与在线分析功能。
6．智能化Android系统平台、高清彩色触摸屏及机械辅助按键，人机交互便捷。
YWZ11矿用网络地震仪-地质超前探测系统主要参数
1. 主机系统
硬件平台：低功耗四核处理器
软件平台：嵌入式Android操作系统
通讯接口：RS485串口通讯、USB 2.0 以太网端口、可扩展wifi接口
显示屏：10.1寸高清彩色IPS液晶屏（分辨率1280*800）
操作界面：人机交互界面，触摸屏 +机械按键
存储容量：32GB
工作电源：锂电池组，12.6V/6Ah
工作时间：≥8H
滤波器：0.1kHz～50kHz低通数字滤波（可选）
前置增益：2-4～27，固定/浮点增益
采样频率：0.5KHz ～ 1.25MHz
采样长度：1K ～ 16K
通道数：16道
触发方式：内触发/外触发/信号沿触发
超前采样：128、256、512、1024（点数）
延迟采样：128、256、512、1024（点数）
动态范围：180dB
输入信号：±5Vrms（最大）
A/D转换：24bit
波形显示：道归一化/文件归一化
2. 信号接收系统
地震电缆：12道（30m）、4道（5m）
传感器：孔壁式三分量传感器（4个）、四分量MEMS加速度计（1个）
传感器频响范围：孔壁式:1Hz～1200Hz MEMS:0～1.8KHz; 0～22KHz
传感器灵敏度：孔壁式:32V/M/S MEMS:1320mv/g; 33.88mv/g
3. 工作环境
工作温度：﹣5℃～40℃
工作环境：允许在有瓦斯、煤尘的矿井中使用。
