KJ770煤矿安全监控系统说明书

KJ770煤矿安全监控系统|煤矿安全监控系统


发布时间:2014-10-08 07:48:00人气:811

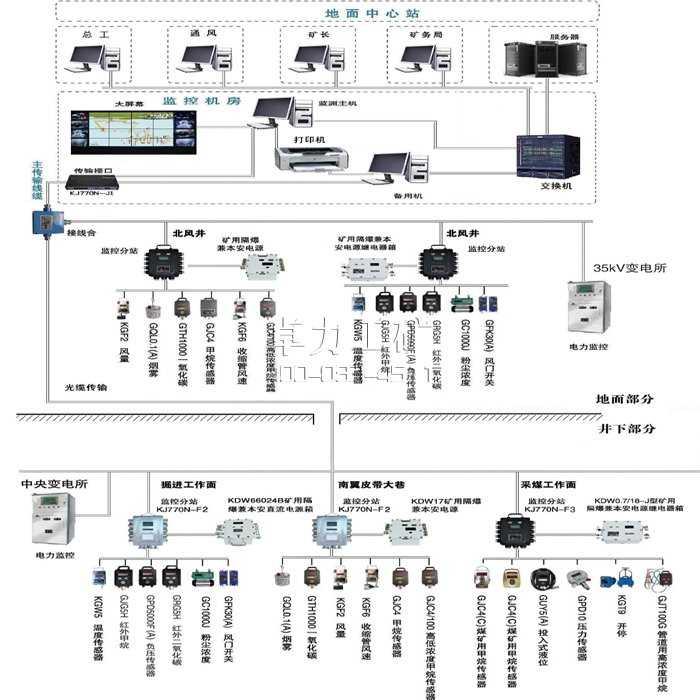

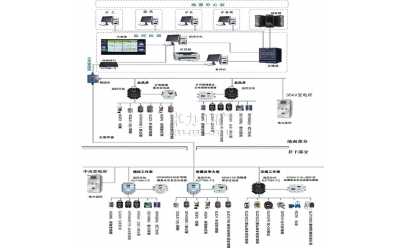

● 系统概述:

   KJ770系统是集国内外煤矿监控技术优势并针对我国煤矿现状而开发的一套软、硬件结合的全矿井安全生产综合监控系统。具有功能齐全、软件丰富、可靠性高、操作使用方便、配置灵活、经济实用等特点。可汇接多个安全与生产环节子系统,适用于各类大、中、小型及地方煤矿使用。

● 硬件主要功能

系统可监测瓦斯、风速、负压、一氧化碳、烟雾、温度、风门开关等环境参数,也可监测煤仓煤位、水仓水位、压风机风压、箕斗计数、各种机电设备开停等生产参数和电压、电流、功率、电度等电量参数,以及胶带跑偏、胶带速度,轴承温度、机头堆煤等各种机电设备的运行情况。

系统兼容多种分站,最多可配置63台监控站。 系统可实现风、电、瓦斯闭锁和断电仪的全部功能。 

计算机或传输系统故障时,井下分站可继续独立工作。 

系统具有模拟量、开关量故障报警及报警统计。 

系统同时具有自动、手动断电,可实现本地、异地、区域断电。 

停电后系统可工作2小时以上。 

KJ770系统可通过无线电台、基站、光纤、双绞线、电话线等多种数据传输模式。

网络传输速度及成本与采用的传输煤介有关。

光纤适合高速、高流量、长距离传输,成本较高;双绞线一般用于内部局域网。 

支持数字型传感器。 支持无线型传感器(Zigbee)。

● 软件主要功能

KJ770系统软件分为单机版、双机热备版、客户端,用于全矿井安全生产的监测监控,组成全矿井监测信息管理中心;并可通过内网实现监测信息适时共享。 

系统可监测瓦斯、风速、一氧化碳、烟雾、温度、风门开关等环境参数,也可监测煤仓煤位、水仓水位、压风机风压、箕斗计数、各种机电设备开停等生产参数和电压、电流 、功率、电度等电量参数,以及胶带跑偏、胶带速度、轴承温度、机头堆煤等各种机电设备的运行情况。 

系统兼容多种分站,最多可配置63台监控分站。 

系统可实现风电、瓦斯电闭锁和断电仪的全部功能 系统具有模拟量、开关量故障报警及报警统计。 

系统可同时具有自动、手动断电,可实现本地、异地、区域断电。 系统具有模拟量故障统计;模拟量数据三班、小时、日统计;开关量的开、停时间累计;开关量的开、停次数累计。 

监控系统软件具有简单配置、丰富的图形、实用的报表、强大的显示、可靠的存储等功能。 操作权限管理:对参数设置、控制等必须使用密码操作,并具有操作记录。 动态图:支持矢量图,实现轨迹流动图制作,图库丰富,操作简便。 

曲线:年,月,日任意选择时间显示,可横纵轴放大显示,以单系统方式表现。 报表功能:软件可自动生成报表,也可由用户自行设计报表样式。报表可自动生成三班、小时、日统计数据。 

报警:报警方式分:单一声音(铃声),分类报警(用户定义声音),全语音报警。 

显示功能:表格、图形、动画,可本地多分屏显示,也可异地多分屏显示。 

瓦斯抽放系统:在相关位置实时数字显示甲烷浓度、温度、风压、流量;根据实时监测到的开关量状态,实时显示相关设备工况。 双机热备:真正意义上实现双机热备,当主机工作出现故障时,备用机自动投入工作,无需拷贝数据。 

数据库管理:历史数据可以存储30年。 

具备软硬件环境诊断、通讯诊断、设备运行故障诊断、错误日志输出保存等功能,提高维护效率。 

支持多通道并发通讯方式(如:串口+串口、串口+环网、环网+环网)。 

具备由上位机远程升级分站程序功能,在监控室即可升级分站程序,大大降低工作量和维护成本。 

具备组合断电功能。(可以实现一个传感器多个断电值,控制多个断电区域;或多个传感器组合控制多个断电区域) 具备组合报警功能。(方便灵活配置,例如:多风门报警,可以直接配置,不需要通过名字关联) 预报警功能,可以提前预提醒模拟量类型传感器报警。



● KJ770监控系统的优势与特点

系统全面执行新版防爆标准、监控标准及新版的煤矿安全规程。 

KJ770监控软件选用先进成熟的高级编程软件平台进行开发,操作简单,功能强大。 

监控系统软件窗口有:数据参数及状态显示、多屏组合显示、分区模式显示、趋势曲线显示、设备运行动画显示、各种事件检索显示、重要测点高密度显示以及传输线断路等报警显示。 

功能齐全、人机界面友好、操作方便;具有语音报警功能,可配接各种子系统。 

特有的软件容错、纠错技术,提高了系统的可靠性。 

KJ770监控系统能做到真正的监控计算机双机热备。 

系统采用差分平衡式无地线传输方式,数据传输质量高,抗干扰能力强,符合欧洲工业标准。 

全隔离式监控分站,由大容量多路不间断电源集中供电。 

分站在接传感器时可不区分开关量、累加量、模拟量;分站在配接各种传感器时能适应频率、电压、电流等多种信号制,使用方便灵活。传感器既可一对一连接,也可总线连接。

分站具有第二传输接口,可以接子站或智能传感器。 

大容量多路不间断电源,备用时间可达4小时。 

监控设备、矿用传感器、执行器全系列配套,配置灵活,能满足大、中、小型不同类型矿井的监控装备需要;系列智能化遥控传感器调校方便,使用寿命长。 

具有异地、远程手动控制及自动断电功能。能实现风电瓦斯闭锁及断电仪的所有功能;风电瓦斯闭锁及断电仪可脱离系统独立运行。 

监控软件可适应x86、x64等windows平台,传感器易扩展,配置简单,曲线、柱状图与状态图、自由报表等采用三方组件式开发,功能强大、稳定,模拟图可灵活定制。 

数据库软件采用sqlserver2005替代sqlserver2000,采用表分区技术,运行更稳定。 

增加软硬件环境诊断、通讯诊断、设备运行故障诊断、错误日志输出保存等功能,大大提高维护效率。 

新版软件采用独立进程运行,资源共享,系统资源占用小。 

保留单通道通讯方式,增加多通道并发通讯方式(如:串口+串口、串口+环网、环网+环网)。 

分站程序升级采用上位机软件远程升级,在监控室即可升级分站程序,大大降低工作量和维护成本。 

具备组合断电功能。(可以实现一个传感器多个断电值,控制多个断电区域;或多个传感器组合控制多个断电区域)。 

具备组合报警功能。(方便灵活配置,例如:多风门报警,可以直接配置,不需要通过名字关联)。 

组合断电(异地断电)、手动断电、本地断电(遵循断电优先级最高,不会出现异常复电)。 

传感器实时值、最大值、最小值精度可调,最小精度整数,最大精度2位小数。 

预报警功能,可以提前预提醒模拟量类型传感器报警。 

支持模拟量变化即记录存储(数据支持一周)。 

支持数字型传感器(RS485),支持无线型传感器(Zigbee)。
