XY-3岩心钻机(600m)说明书

XY-3岩心钻机(600m)|XY-3L、XY-3T液压水井钻机


发布时间:2020-07-27 07:54:26人气:727
XY-3岩心钻机  xy-3岩芯钻机   XY3水井钻机  xy-3液压水井钻机

XY-3系列钻机是一种中深孔岩芯钻机,是以金刚石钻进为主的,适应多种钻探工艺需求的立轴式岩芯钻机。可匹配相应电动机或柴油机为动力。钻机结构简单拆解方便、操作容易。

适用范围
XY-3岩心钻机主要用于金属及非金属固体矿产的普查与勘探,另外,也可用于工程地质勘查,水文地质调查,油气田的普查和勘探以及水井钻凿等。

主要特点
1、钻机采用型MW525汽车变速箱总成,具有10档正转和2档反转,各档位转速设计合理,能够满足不同钻进工艺需求。
2、钻机输出扭矩大,承载力强,便于处理各种井下事故。机械传动结构紧凑,立轴通孔直径96mm,支承距大,钻机刚性好;。
3、液压系统实现给进压力及速度的可控,以适应各类不同地层钻进需要。同时 配有孔底压力指示器,便于掌握孔内情况。
4、操纵手柄集中,布局合理紧凑,操作简便,灵活可靠。
5、具有常闭式液压卡盘,操纵方便灵活。
6、立轴通孔直径大,可换用大六方主动钻杆。可实现立轴和卷扬机的独立操作。
7、钻机体积小、重量轻,可拆性好,布局合理,操纵灵活可靠,便于维护保养。

XY-3系列液压钻机主要技术参数

整机参数
(Whole machine parameters)
型号Model XY-3 XY-3L XY-3T
钻孔深度 Drilling depth(m) 600 600 600
开孔直径 Open hole dia. (mm) 325 325 325
终孔直径 End hole dia. (mm) 75 75 75
钻孔倾角 Drill angle (°) 90-75 90-75 90-75
配套动力 Matching power (kW) 云内YUNNEI YN27/ 39 云内YUNNEI YN33GBZ/65 云内 YUNNEI YN27/ 39
重量 Weight (kg) 1800 6200 3600
钻机尺寸长*宽*高Dimension(L*W*H) (m) 2. 6*0. 9*1. 75 4. 5*2*2. 7 2. 9*2. 56^3. 3

立轴(Spindle)
立轴转速Speed (r/min) 32-1057 32-1057 32-1057
.
立轴行程Stroke (mm) 600 600 600
:
卷扬机(Winch) 单绳提升力 Single rope lift force (kg) 3000
3000
4500 3000
单绳提升速度Single rope lift speed (m/s) 0. 3-1. 9 0.3-1.9 0. 3-1. 9
钢丝绳直径Wire rope dia. (mm) Φ12.5 Φ12.5 Φ12.5
钢丝绳容量Wire rope capacity(m) 65 65 65
钻塔(Drill Tower) 额定负荷 Rated load (ton) 18(选配Optional) 18 18
有效高度Effective height (m) 11 6.5 6.5

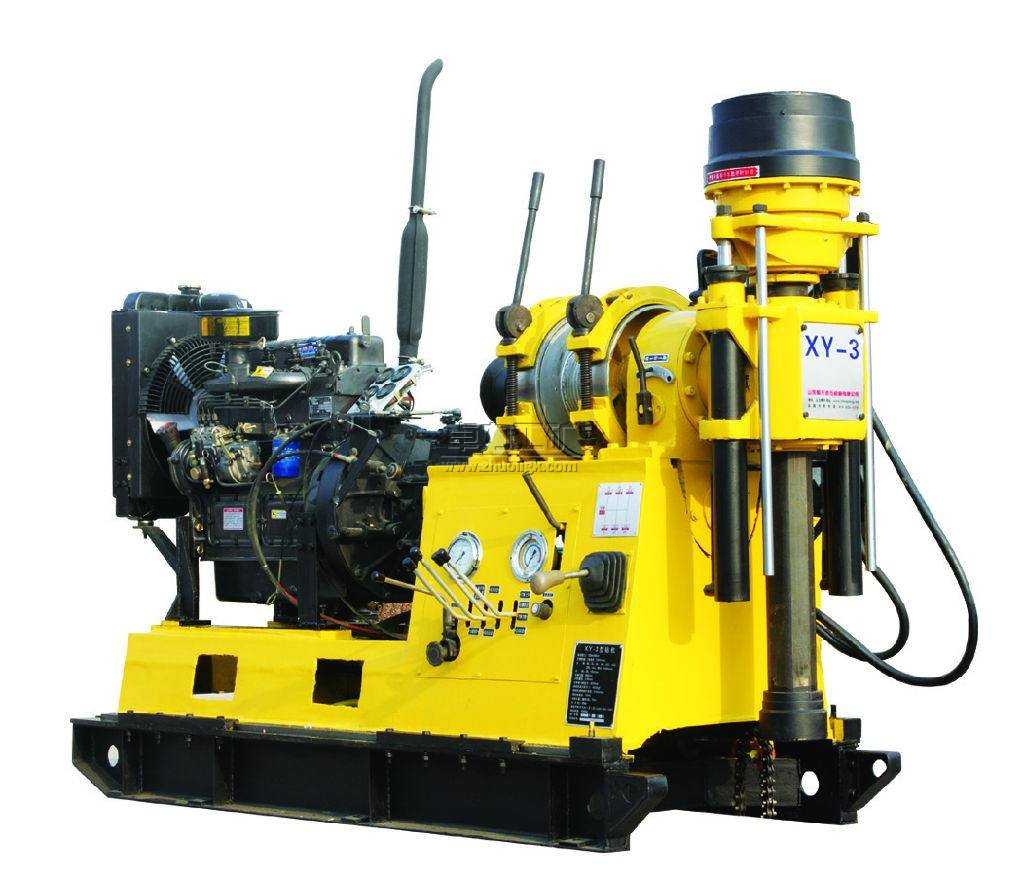

XY-3岩心钻机
