XY-8岩芯钻机说明书

XY-8岩芯钻机|XY8岩心钻机|液压水井钻机


发布时间:2020-07-27 06:52:33人气:729
XY-8岩心钻机 xy8岩芯钻机 XY-8水井钻机 XY-8液压钻机 XY-8大型取芯钻机   咨询热线:132 8008 2001 曹经理 卓力竭诚为您服务!

XY-8液压岩芯钻机概述
XY-8地质勘探钻机是我公司根据目前地质勘探市场用户的需要,综合国内外各类岩芯钻机的优点和特性研制开发的一种较大钻进能力的岩芯钻机,高配气动换挡汽车变速箱、集中润滑散热机构、渐开线花键回转器。它不仅适用于以合金、金刚石为主的大、小口径的岩心钻探,而且适用于金属、非金属固体矿藏勘探、浅层石油和天然气开采、地热井勘探、矿山坑道通风、排水以及大口径基础桩工程施工,被广泛应用于地质、冶金、煤炭、水文、水井、工程等领域。

XY-8液压岩芯钻机主要特点
1、采用气动换挡法士特8JS118汽车变速箱和离合器,结构紧凑、合理,运转平稳,性能稳定,通配性好。
2、采用汽车软轴变挡机构,实现变速箱换挡的远程控制,气动换挡轻盈敏捷,操作人性化程度高。
3、具有合理的转速范围且转速基数多(正转8级,反转1级),低速扭矩大(可达8000N.m)。
4、采用集中强制润滑机构,只要设备运转,单独的润滑油泵就会开启抽油,润滑油通过分油器抵达各个需要润滑的节点,在润滑传动机构的同时,油液会带走里面的热量,(润滑系统配备单独冷凝器),避免高转速高负荷状态下部件发热。
5、以渐开线花键立轴取代了传统的六方立轴,使得回转器的传动效率和承载能力成倍提高。且立轴通孔直径大(96毫米),双油缸液压给进,行程较长(可达1000毫米),工艺适应性强,特别适合大直径钻杆绳索取芯(上部取芯)钻进,有利于提高钻进效率和减少孔内事故。
6、钻进能力大,直径71毫米的绳索取芯钻杆额定钻进深度1650米。
7、重量轻、可拆性好、钻机净重6500Kg。
8、液压松开常闭式液压卡盘,结构新颖,补偿性好,硬质合金镶焊式卡瓦结构,加紧力大,寿命长,工作可靠。
9、配有水刹车,深孔钻进时,下钻平稳安全。
10、采用齿轮泵供油,功率消耗少,液压系统油温低,工作稳定。系统中装有手摇油泵,当动力机不能工作时仍可用手摇油泵将钻具提离孔底,以免发生埋钻事故。
11、结构先进紧凑,布局合理,部件均表露在外,不相互重叠,便于维护、保养、修理。
12、钻机重心低,移车距离长(可达530),固定简单牢靠,高速钻进稳定性好。
13、配有防震仪表,有利于掌握孔内情况。钻机操纵手柄少,布局合理,操纵灵活可靠。

XY-8液压岩芯钻机规格参数

XY-8岩芯钻机主要技术参数main technical parameters
钻杆类别Drill rod category 钻杆规格Drill rod specifications(mm) 钻进深度Drilling depth(M)
国产钻杆Drill pipe 内加厚式钻杆Thickened within the drill pipe  φ50X5.5钻杆 Drill pipe 3000
φ60 X 6钻杆Drill pipe 2500
绳索取芯钻杆Cord coring drill pipe φ71X5钻杆Drill pipe 2200
φ89X5钻杆Drill pipe 2000
. .
DCDMA钻杆 内加厚式钻杆 Thickened within the drill pipe  BW钻杆Drill pipe 3000
NW钻杆Drill pipe 2500
HW钻杆Drill pipe 1800
绳索取芯钻杆 Cord coring drill pipe BQ 钻杆Drill pipe(φ58) 3000
NQ钻杆Drill pipe(φ73) 2500
HQ 钻杆Drill pipe(φ93) 1800
钻孔角度Drill angle 0 〜360°
动力机Power unit
电动机 Electric unit Y280S-4 75kW 1480r/min
柴油机Diesel YC6A240-33 177kW 2300r/min
回转器 Rotator
型式Type 双油缸液压给进机械回转式 Feed with double cylinders oil hydraulic
立轴通孔直径Spindle L. D 96mm
立轴转速Speed
动力转速Power speed 1480r/min 2300r/min
正转速度Forward speed 74/106/150/208/300
/431/609/845r/min
110/157/222/309/445
/640/905/1256r/min
反转 Reserve 74r/min 110r/min
立轴最大扭矩
Max. torque of spindle
12500N•m
立轴行程 Spindle stroke 1000mm
立轴最大起重力Max. lifting force of 180Kn
立轴最大加压力
Max. thrust of spindle
110kN
卷扬机(行星齿轮传动)Winch
钢丝绳直径 Wire rope caliber 21. 5mm
卷筒钢丝绳容量Roll  capacity 120m
单绳最大提升力
Drum capacity for rope
150kN
钢丝绳(卷筒一层)提升速度Lifting speed of the wirerope
转速为1480r/min
Power unit rotary speed
 0. 48/0. 68/0. 96/1. 34/1. 96/2. 81/3. 96/5. 51m/s
转速为2300r/min
Power unit rotary speed
0. 71/1. 01/1. 42/1. 99/2. 91/4. 17/5. 88/8. 19m/s
齿轮油泵(CBF-F32/16) Oil pump
工作压力Work pressure 20Mpa
最大压力 Max.pressure 25Mpa
水刹车 Water brake
工作转速 Work rotary speed 700〜1800r/min
单绳提升速度 Single rope compensational speed 3〜8m/s
单绳提升负荷Single rope compensational load 45kN
滑撬式(带滑动底座)机架 Skids type drillfram
钻机后退行程Rig backward stroke 530mm
外形尺寸(长X宽X高)Dimensinons L*W*H 3800*1500*2460mm
钻机重量Rig weight 6500kg

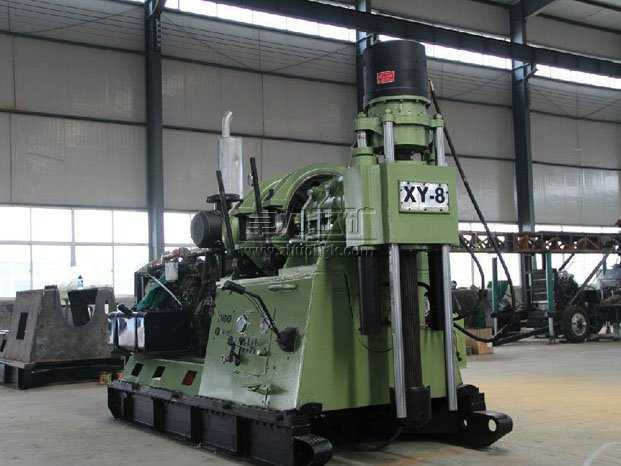

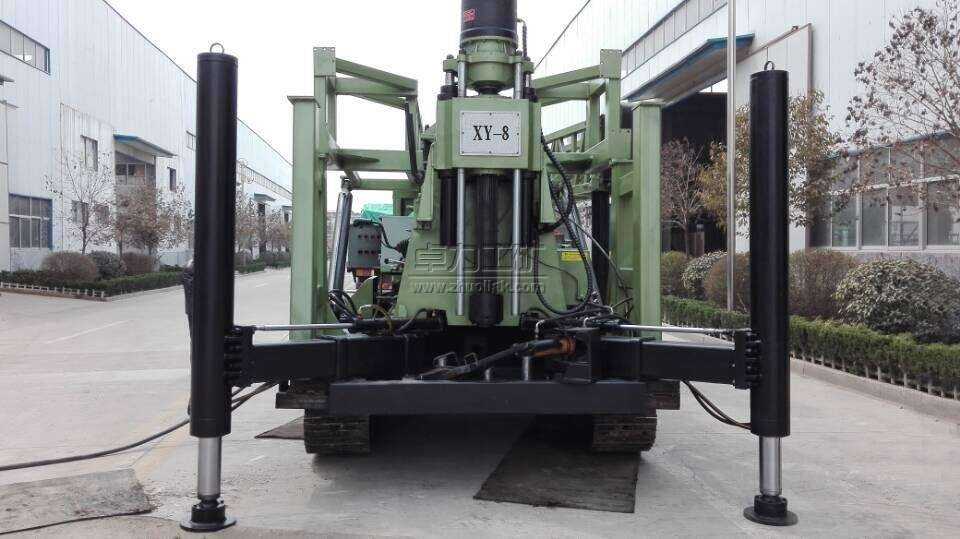

 XY-8岩芯钻机
