XY-44M/XY-8M型立轴转盘式钻机说明书

XY-44M/XY-8M型立轴转盘式钻机|XY岩心钻机|勘探钻机


发布时间:2020-07-17 08:55:05人气:864
XY系列立轴/转盘式钻机是我公司根据目前我国地质勘探市场需求,综合国内外同类型钻机的优点,在XY系列岩芯钻机的基础上研制开发的XY-44M/XY-8M型集立轴和转盘式为一体的勘探钻机。

XY系列立轴/转盘式钻机适用范围
主要适用于以合金和金刚石为主的大小口径的岩心钻探;
金属、非金属固体矿藏勘探;
浅层石油和天然气开釆;
地热井勘探;
矿山坑道通风、排水以及大口径基础桩工程施工等。

XY系列立轴/转盘式钻机主要特点
1、采用汽车变速箱和离合器,汽车专用软轴变挡机构,轻盈敏捷,具有合理的转速范围及级数,性能稳定,零部件通 用性好。
2、转盘输出扭矩大(XY-8M扭矩50000N•m/XY-44M扭矩32000N•m)。
3、釆用双联齿轮泵供油,实现液压分流合流,功率消耗少,工作稳定,公司专利强制润滑机构及液压系统风冷器,避免高转速高负荷状态下部件发热,提高液压系统工作效率及液压元件寿命。
4、立轴与转向器釆用十字轴万向节连接,连接安装简单,使用可靠。
5、既可作为传统的立轴式钻机使用,又可作为转盘式钻机使用,是中深孔钻进和适应我国目前中深孔勘探工作之优选设备。

XY立轴/转盘式岩芯钻机主要技术参数Spindle / rotary core drilling rig main technical parameters
型号Model XY-44M XY-8M
钻孔深度Drilling depth(m) 300-1400 500-3000
立轴转速
Spindle Speed (r/min)
正转 Forward 60/96/166/272/379/481/
183/269/514/835/1164/1476
110/157/222/309/445/640/905/1256
反转 Reverse 63/198 110
转盘转速
Rotary Table Speed (r/min)

正转Forward 15-369 28-314
反转 Reverse 16/49 28
转盘通孔直径Spindle inner diameter (mm) 450 530
转盘最大回转扭矩MAX torque(N•m) 32000 50000
立轴行程Spindle stroke (mm) 600 1000
钻机移动行程Machine displacement (mm) 460 530
单绳最大提升力Max pull force of one rope(KN) 45 150
卷筒最大容绳Roll capacity (in) 120 120
钢丝绳规格Rope dia. (ram) 18.5 21.5
卷扬机提升速度Pull speed (m/s) 0. 7-2. 68 0. 71-8.19
电动机功率motor power (kW) Y225S-4/37 Y280S-4/75
柴油机功率Diesel power (kW) CA4110/81 YC6A240-33/177
钻机外形尺寸Working dimension (mm) 4200x1043x2400 5185x1455x3140
钻机质量Weight of machine (kg) 6500 9500

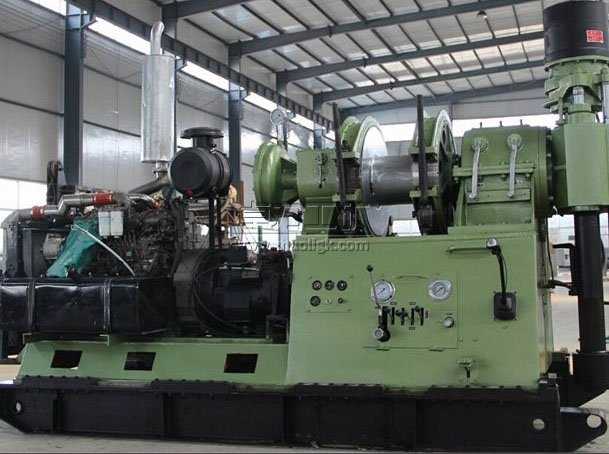

XY-44M/XY-8M型立轴转盘式岩心钻机



卓力工矿是国内知名XY-44M/XY-8M型立轴转盘式钻机生产厂家,有丰富的经验为客户提供高品质的XY-44M/XY-8M型立轴转盘式钻机及完善的售后服务,如果您想了解最新XY-44M/XY-8M型立轴转盘式钻机价格或者更详细信息,欢迎拨打服务热线:13280082001 18605374511.或者联系在线客服: 点击这里、立刻咨询;我们携程为您服务!

常见问题:XY-44M/XY-8M型立轴转盘式钻机发货时间? XY-44M/XY-8M型立轴转盘式钻机售后保障? XY-44M/XY-8M型立轴转盘式钻机订货需要提供什么信息?


产品标签:XY-44M/XY-8M型立轴转盘式钻机| XY岩心钻机|勘探钻机
