YQBD型液压起拨道器说明书

YQBD型液压起拨道器|YQBD-294双速液压起拨道机


发布时间:2018-01-30 02:07:53人气:422
 YQBD液压起拨道器 YQBD液压起拨道机  YQBD-147  YQBD-196  YQBD-245A双速、YQBD-294双速 液压起拨道器Tel:13181318406 曹经理

一、 YQBD型液压起拨道器产品介绍:
YQBD型液压起拨道器济宁卓力制造生产是一种适合铁路线路养护与维修作业的新型起拨工具。 本机最大特点是一机两用,起拨合一,既能满足线路起道作业需要,又能符合拨道作业的要求。其中YQBD-245A拨道器具有双速功能。
二、 YQBD型液压起拨道器工作原理:
液压起拨道器由油缸,油缸座,油箱,柱塞泵,支架,底座及搬把等组成。底座,支架及油缸座有销轴铰接而成平面四连杆机构。油缸座上设有安全阀和回油阀等机构。搬动操纵杆使柱塞泵里产生的高压油进入油缸,推动活塞伸出,在活塞推力的作用下,油缸及支架绕底座上的销轴同时向上旋转,在起道轮的铰接处产生垂直向上的推力,同时在支架的顶块上产生水平方向的推力,从而达到起道和拔道的目的。

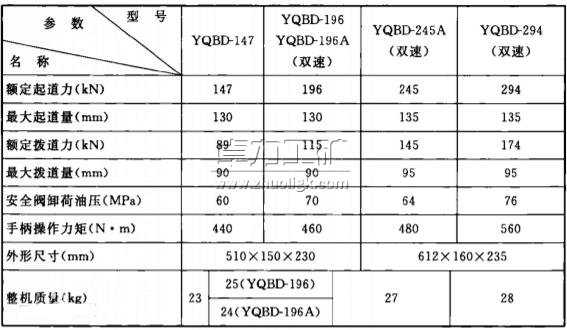

三、 YQBD型液压起拨道器详细参数:
 名称参数型号  YQBD-147  YQBD-196  YQBD-245(YBD-245A双速)
活塞杆最大推力KN    147             196                245
最大起拨量mm            125            125               135
最大拨道量mm              90              90                 90
溢流阀卸荷油压MPa    60              70                  64

YQBD-196A适用于50 kg/m、60 kg/m钢轨起、拨道。
YQBD-245A、YQBD-294适用于50 kg/m、60 kg/m、75 kg/m钢轨起、拨道,使用时放在钢轨内外侧均不得侵入列车运行限界,因起道力大,特别适用于Ⅲ型轨枕线路和混凝土枕道岔地段使用,其工作原理和基本构造如下。

YQBD型液压起拨道器


YQBD型液压起拨道器使用方法:
1、将底座插入轨底,使起道轮顶住轨底,关闭回油阀,摇动搬杆,使活塞伸出,即可进行起道;当支架上的顶块卡在轨底侧面,关闭回油阀,摇动搬杆,使活塞伸出,在其水平位移上即可拔道。起拔道完成后,打开回油阀,使液压系统卸荷即可下道。
2、本机使用工作机油为40#机油,气温较低时,用20#机油。注入的工作油要经过滤清洁,不工作时注意不要碰撞,不要倒置,以免受损及泄渗油,要定期更换机油,定期进行检修,以保证机具的使用寿命。
3、本机易损件(主要是密封件)要定期更换。
YQBD液压起拨道器
