5吨液压起道机说明书

5吨液压起道机|


发布时间:2014-10-02 08:57:41人气:393
我厂专业生产齿条起道机液压起道机起拨道机,手摇挎顶起道机、道岔起拨道机,线路起拨道机轨枕起道机,高铁专用起道机

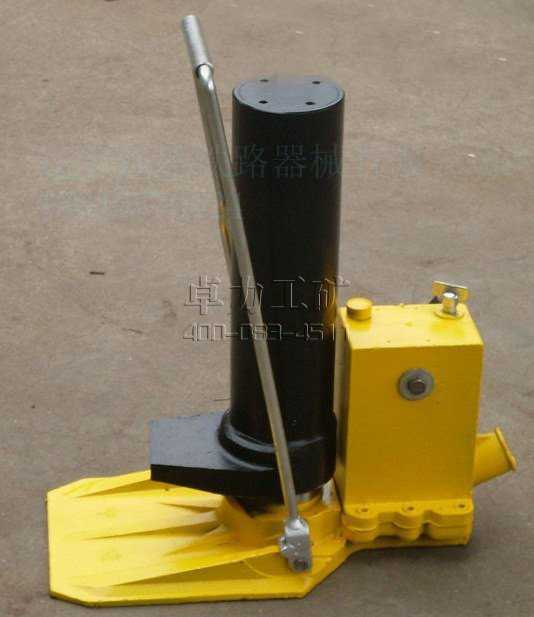

 铁路专用起拨道机系列5吨液压起道机

一、5吨液压起道机用途
 该机适用钢轨线路进行起道和拨道作业,是铁道线路日常保养、维修的专用工具,有起道拔道两种功能。结构新颖简单,操作方便,效率高,不侵入界限,使用安全可靠,是铁路线路最为理想的作业工具。
二、5吨液压起道机工作原理
该起拨道器由油缸,油缸座,油箱,柱塞泵,支架,底座、扳把等组成。底座,支架及油缸座有销轴铰接而成平面四连杆机构。油缸座上设有安全阀和回油阀机构。扳动操纵杆使柱塞泵里产生的高压油进入油缸,推动活塞伸出,在活塞推力的作用下,油缸及支架绕底座上的销轴同时向上旋转,在起道轮的铰接处产生垂直向上的推力,同时在支架的顶块上产生水平方向的推力,从而达到起道和拨道的目的。
三、结构特点:
该机采用手动作业,不需其它动力消耗,主要通过手动杠杆将液力驱动该机上侧钩作升降运动,从而起到起道作用,结构合理,携带方便,属实用型机械。?杠杆结构由杠杆、连杆及销等组成,结构简单,便于操作和维修。?升降液压传动部分主要由柱式泵、油缸、活塞等组成,其有油压高、渗漏少、无噪声、使用寿命长,调节范围自由度高等优点。液压起道机(爪式千斤顶)用于负载离地面较低而一般千斤顶无法作业,故采用爪式部位来将负载撑上。
四、参数:
规格(T)  爪部(T)  头部(T)   行程(mm)  本体高度(mm)  爪长X宽(mm)  重量
5T       2.5T        5T      117      228           69x45         12
10T      5T          10T     147      282           98x53         25
20T     10T          20T     152     310          123x60        40
30T     15T          30T     155     330          149x60        50
50T     25T          50T     155     370          190x75        70


五、产品用途
液压起道机是矿业上为道路服务的一种必备理想工具,适用于路轨的换位作业。
六、5吨液压起道机使用说明
1、放松液压部分通气阀,打开回油阀,在顶柱或侧钩处适度施压,使其降到最低位置,然后关闭升降回油阀备用。
2、将起道机侧钩横向插入需要起道的位置,并将顶柱垂直于地面,将操纵杆插入揿手孔内,缓慢揿动操纵杆,使柱塞泵芯作往复运动,
3、侧钩将带动路轨向上运动达到起道目的,在被起路轨下垫上适当的木块,缓慢打开回油阀,让路轨下到木块上,适度给机器顶柱或侧钩向下旋压,让机器复位,
4、关闭回油阀,旋紧通气阀,卸去道机。

济宁卓力铁路设备有限公司专业生液压弯道器,内燃锯轨机,内燃螺栓扳手,钢轨钻孔机,内燃捣固机,道夹板,轨距挡板,液压起道机,齿条起道器及矿山施工设备的综合性公司,产品一上市就得到广大用户的支持和青睐,是众多煤矿供货商首选,现产品已销往全国各地及东南亚,为让用户降低成本费用,把这些质优价廉的产品提供给广大用户。公司产品广泛应用于煤炭,石油,冶金,电力,化工,机械等行业,并以优良的产品质量,热情的售后服务,合理的销售价格,赢得用户的信赖和赞誉。       公司秉承为客户提供便利服务,为员工创造发展机会的经营理念及“进取不懈,成功尽享”的企业精神。热忱欢迎国内外各界新老朋友前来洽谈贸易,共创大业,共铸辉煌。



卓力工矿是国内知名5吨液压起道机生产厂家,有丰富的经验为客户提供高品质的5吨液压起道机及完善的售后服务,如果您想了解最新5吨液压起道机价格或者更详细信息,欢迎拨打服务热线:13280082001 18605374511.或者联系在线客服: 点击这里、立刻咨询;我们携程为您服务!

常见问题:5吨液压起道机发货时间? 5吨液压起道机售后保障? 5吨液压起道机订货需要提供什么信息?


产品标签:5吨液压起道机|
