FD系列轴流风机·局部通风机说明书

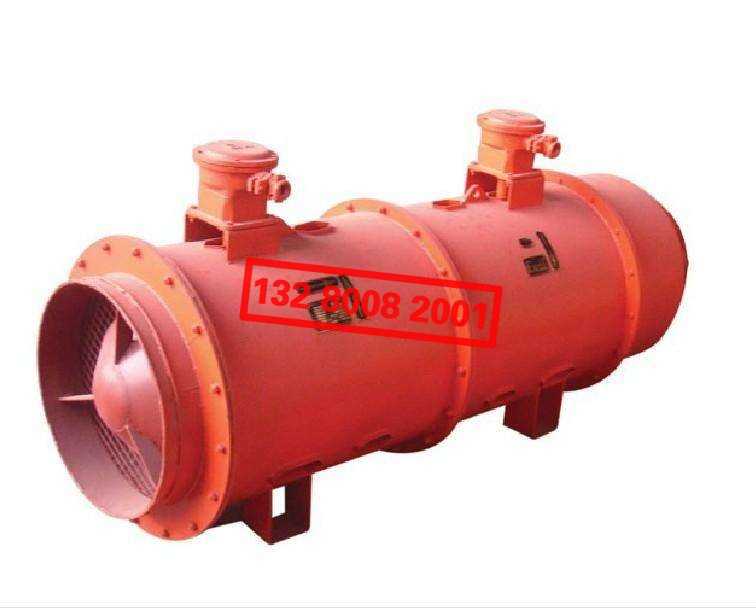

FD系列轴流风机产品介绍

FD系列矿用对旋轴流局部通风机主要用于具有非煤矿井下，可供矿井采掘工作面的中长距离通风。是新一代用途广泛的新型节能局部通风机。

FD系列轴流风机产品优势

1、FD系列轴流风机具有结构合理、规格齐全、效率高、节能效果明显、噪音低、送风距离远等特点。巷道长度在2000m以内可不移动通风机正常送风，减少了工人的劳动强度，节约通风时间，是非煤矿井下局部通风的理想设备。
2、FD系列对旋轴流局部通风机由两台工作主机组成，两级叶轮按相对方向旋转。即一级叶轮顺时针旋转，二级叶轮逆时针旋转，两级叶片数互为质数。空气由一级叶轮获得能量经二级叶轮增压后送出。二级叶轮除了增加气流能量外，还兼备普通轴流通风机中的静导叶功能，在获得导向整直圆周方向速度分量的同时，理顺了气流冲击，增加了气流能量，减少了尾迹涡流，降低了噪音。
3、FD系列对旋轴流局部通风机采用外包复式消声装置，具有超低噪声特性，对改变井下约束空间的噪声环境效果显著。
4、FD系列对旋轴流局部通风机主体采用钢板组焊结构，叶片及机壳内部采用防腐防潮处理，使风机能在潮湿环境下长时间运行，有效地解决了其他条件对风机造成腐蚀的问题。
5、FD系列对旋轴流局部通风机配套电机为Y系列三相异步电动机，电压等级为380V。通风机可设置不停机加排油装置，确保风机在运行中进行注排油，保证了电机在恶劣环境下长期可靠的安全运行。
7、FD系列对旋轴流局部通风机使用环境的气体温度为-20℃~+40℃，相对湿度不大于95%（25℃时），海拔不应超过1000m的环境。通风机输送的介质的含尘量不得超过200mg/m3。通风机主要输送空气及无腐蚀性不自燃、不含粘性物质的介质，含尘量不得超过200mg/m3。

FD系列轴流风机技术参数

机号	转速（r/min）	风量（m3/min）	全压（Pa）	电动机型号	配用功率（kW）
№4.0	2900	136~89	256~2050	Y90L-2	2×2.2
		150~100	325~2500	Y100L-2	2×3
		165~109	375~3040	Y112M-2	2×4
№5.0	2900	217~145	275~2060	Y112M-2	2×4
		240~161	325~2540	Y132S1-2	2×5.5
		266~178	400~3155	Y132S2-2	2×7.5
№5.6	2900	286~188	275~2850	Y132S2-2	2×7.5
		324~215	375~3690	Y160M1-2	2×11
		358~238	440~4560	Y160M2-2	2×15
№6.3	2900	410~237	400~4775	Y160M2-2	2×15
		442~256	460~5475	Y160L-2	2×18.5
		468~274	525~6125	Y180M-2	2×22
		518~318	640~7310	Y200L1-2	2×30
№7.1	2900	608~352	523~6228	Y200L1-2	2×30
		652~377	602~7163	Y200L2-2	2×37
		696~402	686~8161	Y225M-2	2×45
№8.0	2900	817~473	605~7200	Y225M-2	2×45
		874~506	692~8230	Y250M-2	2×55
		970~560	850~9950	Y280S-2	2×75
№9.0	1450	831~480	394~4710	Y200-4	2×30
		890~520	450~5120	Y225S-4	2×37
		950~550	520~6170	Y225M-4	2×45
№10.0	1450	1171~677	514~6131	Y250M-4	2×55
		1300~750	630~7540	Y280S-4	2×75
		1380~800	710~8520	Y280M-4	2×90
№11.2	1450	1650~950	650~7690	Y280M-4	2×90
		1770~1020	750~8790	Y315S-4	2×110
		1880~1090	850~9930	Y315M-4	2×132

卓力工矿是国内知名FD系列轴流风机·局部通风机生产厂家，有丰富的经验为客户提供高品质的FD系列轴流风机·局部通风机及完善的售后服务，如果您想了解最新FD系列轴流风机·局部通风机价格或者更详细信息，欢迎拨打服务热线：13280082001 18605374511.或者联系在线客服： 点击这里、立刻咨询；我们携程为您服务！
