ZYX45压缩氧自救器说明书
目    录
一、概述„„„„„„„„„„„„„„„„„„„„1
二、结构特征„„„„„„„„„„„„„„„„„„3
三、技术性能„„„„„„„„„„„„„„„„„„6
四、使用与操作„„„„„„„„„„„„„„„„„7
五、使用注意事项„„„„„„„„„„„„„„„„10
六、日常维护和保养.„„„„„„„„„„„„„„„11
七、故障分析与排除„„„„„„„„„„„„„„„12
八、运输与储存„„„„„„„„„„„„„„„„„13
九、箱及检查„„„„„„„„„„„„„„„„„„13
十、售后服务„„„„„„„„„„„„„„„„„„14

一、概述
1.产品主要用途与适用范围
隔绝式压缩氧气自救器主要用于煤矿井下或环境空气发生有毒气体污染及缺氧窒息性灾害时,现场人员迅速佩戴,保护佩戴人员正常呼吸迅速逃离灾区,实现自救。
本产品主要适用于下述场合:
1)可供煤矿井下作业人员在发生瓦斯突出、环境空气被有害气体污染等灾害性事故时,以及救护人员在呼吸器发生故障时做备用呼吸器佩戴撤离灾区时使用。
2)可供化工部门在对设备进行简单维护以及有毒有害气体溢出时佩戴使用。
3)可供石油开采作业时,天然气及其它有毒气体大量突出时佩戴使用。
4)可装备在现代化高层建筑中,当发生灾害性火灾、有害气体严重污染环境时,供遇险人员佩戴逃生和待救时使用。
5)也可供其它部门在有毒有害气体或缺氧环境中使用。
2.产品特点
1)本产品采用了人体呼吸系统与外界环境完全隔绝,可防止各种有毒有害气体侵入人体呼吸系统,能满足遇险人员快速逃生时佩戴使用。
2)采用了循环呼吸方式,人体呼出的CO2通过CO2 吸收剂吸收掉,而余下的气体和减压器输出的氧气进入气囊,通过口具吸入人体肺部。  与往复式呼吸方式相比,其优点是阻力小、无粉尘吸入、不呛人、吸气温度低、舒适、安全可靠。
3)具有三种供氧方式:定量供氧、自动补给供氧和手动补给供氧,大大提高了呼吸系统的安全和可靠性。
4)采用了先进的减压原理,体积小、重量轻、工作稳定可靠、拆装十分方便。
5)充氧气、装吸收剂方便,维护、修理简单。可重复使用,成本低廉。
3.产品型号及其含义和执行标准

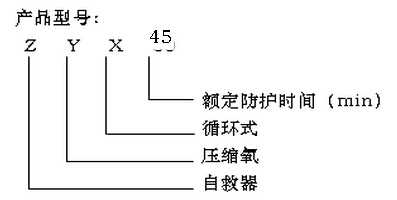

a.根据AQ1054-2008《隔绝式压缩氧气自救器》要求,产品的型号示意如下:
 ZYX45隔绝式压缩氧自救器型号含义
b.本产品执行标准AQ1054-2008《隔绝式压缩氧气自救器》,二氧化碳吸收剂执行标准MT454-2008《隔绝式呼吸器和自救器用氢氧化钙技术条件》。
适应环境温度(-10~40)℃
ZYX45压缩氧自救器
二、结构特征与工作原理
1.自救器结构

(图二)
1.上壳盖2.气囊 3.气囊管4.清净罐组5.二氧化碳吸收剂氢氧化钙6.背带7.背带环8.挂扣9.沉头螺钉10.氧气瓶
11.氧气瓶固定支架12.减压阀13.氧气压力表14.螺母
2.主要工作系统及各部件的作用和工作原理
主要由高压系统、呼吸系统及二氧化碳过滤系统组成。
高压系统:氧气瓶、氧气瓶开关、减压器和压力表等。 呼吸系统:口具、鼻夹、呼吸软管、气囊、排气阀和呼吸阀等组成。
过滤系统:清净罐内装入定量符合标准的二氧化碳吸收剂组成过滤系统。
平时所有系统装置都装在上盖与下壳中,通过上盖的观察窗可清楚看到压力表的压力指示,下壳上有皮带环和背带,使用者可携带在矿工皮带上或跨在肩上。
亦可将腰带穿入腰带环内,戴在腰间。
1)氧气瓶及瓶阀  氧气瓶是自救器的供氧源,其作用是储存20MPa高压医用氧气。使用时高压氧气经减压阀减压后进入呼吸系统。  气瓶阀与氧气瓶连在一起,瓶阀开启方式采用旋转式,使用时旋开阀门(反时针方向),氧气经过减压镗室进入减压阀。
2)减压器  从氧气瓶输出的高压氧气经减压器减压为(0.3±0.025)MPa的低压气体并稳定在>1.2L/min的流量范围,进入呼吸系统供人使用。  注意:减压器已调校好,不得随意拆卸和调整。 3)清净罐  清净罐为下壳组的一部分,内装氢氧化钙吸收剂。清净罐的作用是将人体呼出的有害气体(主要是CO2 )经过吸收剂净化后重新进入气囊,供人体呼吸使用。
4)气囊  气囊由无毒无害的橡胶材料制成。它是随佩戴者情况而起伏涨缩为缓冲气流的装置,同时用来存储来自清净罐中经过净化的空气和来自减压器的氧气。
5)排气阀  气囊内有多余的气体时,排气阀将它排放到大气中去,以减少系统的呼气阻力。
排气阀工作原理:排气阀与气囊相连,当气囊内气体压力处于(150~300)Pa时,气囊鼓起,排气阀打开,将多余的气体排放到大气中,使气囊始终处于规定的压力状态下。
6)口具和鼻夹  口具是气囊与人体器官的连接件,使用呼吸器时,口具应置于口中,椭圆形的口具片置于牙床与嘴唇之间,两个凸出的嚼块用牙咬住,既能防止口具脱落又能合严不漏气。  鼻夹是一个由弹簧和两端面有圆形沟槽的橡胶垫组成的,它的用途是夹住鼻子,防止外界有毒气体从鼻孔吸入,实现用嘴呼吸。
7)压力表  用来指示气瓶中的氧气压力,它是与氧气瓶连通的。
3.原理方框图
     原理方框图
4.工作原理

逆时针转动开关旋钮高压氧由氧气瓶流到减压阀内,经减压后,自动输出以1.2L/min的流量进入气囊,用手指按补气压板以60L/min的流量流入气囊,手离开补气压板,补氧停止。
  本产品还具有自动补氧功能,当呼吸系统为负压时,补气压板向内收缩,压迫补气杆(在气囊内)打开补氧机构,氧气以60L/min的流量流入气囊,当气囊鼓气时,补气压板离开补气杆,补气停止。如果呼吸系统内的气压超过一定值,气体将从排气阀排出。  吸气时氧气从气囊,吸气阀,口具进入人体,呼气时气体经过呼气阀,呼气软管(气囊内)进入清净罐,人体呼出的CO2被清净罐内的吸收剂吸收,余下的空气进入气囊与气瓶内减压后的氧气混合,供人体呼吸。如此反复完成人的呼吸循环,人体的呼吸与外界大气完全隔绝。氧气瓶内氧气的储量由压力表显示。
三、技术性能

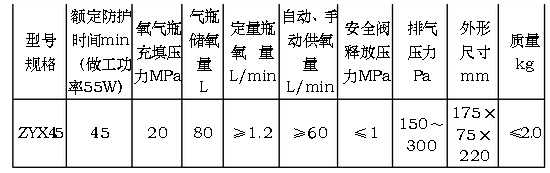

ZYX45压缩氧气自救器主要技术参数见(表一)
 ZYX45压缩氧气自救器主要技术参数
四、使用前注意事项
 1、使用与操作
1)在使用本仪器前,应认真阅读说明书,经过专业培训,熟练掌握操作过程,以便在使用时能迅速、准确地完成佩戴操作,起到安全保护作用。
2)携带自救器前,应观察氧气瓶压力表的指示值不得低于(18~20)MPa。
3)检查自救器吸收剂(氢氧化钙)是否在有效期内。
2、携带与使用操作
(1)将自救器背在身体的右后方或用皮带穿皮带环系在腰间。
(2)将自救器移到右前方,开启封印条。
(3)取掉上盖。
(4)开启氧气瓶使氧气进入气囊。
(5)去掉口具塞。
(6)将口具放入口中,把口具片放入牙齿与嘴唇之间,并用牙齿咬住牙垫。
(7)将鼻夹夹在鼻子上,松手后夹紧鼻孔,开始用嘴呼吸。
(8)调整背带到合适的位置。
(9)撤离灾区。
五、使用注意事项
1、在使用过程中要养成经常观察压力 表的习惯,以保持仪器始终处于完好状态。
2、熟练使用本仪器,掌握耗氧时间,以便及时撤离灾区并选择到去新鲜风流最近路线。
3、严禁无故开启,磕碰及坐压自救器。
4、使用时保持沉着,在呼气和吸气时都要慢而深(即深呼吸)。口与自救器的距离不能过近,以免气囊内的呼气软管打折,呼气阻力增加。在使用后期,清净罐的温度略有上升是正常现象,不必紧张。
5、使用中应特别注意防止利器刺破、划伤气囊。
6、在未到安全地点时,严禁拿出口具说话,以免吸入有害气体,造成安全事故。
7、在到达安全地点前不要摘下自救器。
8、在低温或高温下使用自救器应遵守有关规定。
六、日常维护和保养
(1)应经常检查自救器,一般每隔一季度要检查氧气瓶压力、正负压气密、排气压力、定量供氧等5项指标,发现气瓶压力下降立即充填氧气(用于充填自救器的氧气应符合GB8982-2009《医用及航空呼吸用氧》标准的规定),发现达不到规定指标要进行调整和修理。如果在携带时遇到激烈撞击等情况对仪器性能有怀疑时,也要检查上述5项指标,并进行修理。每隔3年要对氧气瓶作水压试验。每隔两年更换二氧化碳吸收剂。
(2)每次使用后都要更换符合MT454-2008《隔绝式氧气呼吸器和自救器用氢氧化钙技术条件》标准的二氧化碳吸收剂(吸收率应不低于35%),在装填时边震动边装填,吸收剂要装满装实。装实后盖上底盖,并用专用扳手拧紧,保证气密。
(3)气瓶充气方法:充气时卸下压帽与固定钢支,拔出气瓶,卸掉减压阀,换上充气接头便可对氧气瓶进行充填氧气,充填后压力应在20MPa以上。氧气瓶的充气要同时符合气瓶安全监察规程和GB5099-1994《钢质无缝气瓶》标准的相关规定。氧气瓶充装氧气时应将气瓶放置在防爆装置箱内,进行充气;如果没有防爆装置,充气时人不能正对气瓶,以防出现意外。
(4)在充填完氧气和换药后进行组装。在进行组装时必须十分注意:安装气囊内的呼吸软管时不能扭曲,否则 会增大呼气阻力,严重扭曲时会使呼吸气路阻断;把减压器拧紧在开关上,把气囊上的胶圈完全嵌入在减压器的环形槽内。
(5)装上盖前先拿住口具使气囊逆时针绕压力表上一周,口具的开口须朝上,要注意补气压板须竖立放置此时为最佳装配位置。轻轻扣上上盖使仪器恢复完好状态。(注意:扣盖时上、下盖不要夹住气囊)。
  (6)自救器一旦使用,使用时间虽然不足额定防护时间,都应进行重新充填、换药和检验即按上述2、3项要求进行。
2、清洗和消毒  每次使用后对气囊、口具进行清洗、消毒和干燥处理。
3、仪器检验
(1)组装完后要对呼吸系统进行气密校验。在正压980Pa或负压-800Pa时,1min内水柱变化不超过50Pa为合格,校正压气密时关闭排气阀。  检验方法:可用氧气呼吸器校验仪进行校验,将校验仪接头插入口具中,用软管将校验仪接头与口具连接进行抽气,抽到负压为-800Pa时,在1min内水柱下降小于50Pa为负压气密合格,再向自救器充气,当正压为980Pa时,1min内水柱下降小于50Pa时,为正压气密合格。
(2)检查组装完的仪器各零部件安装是否正确。
(3)特别注意检查安全阀帽是否拧紧。
七、故障分析与排除
序号 故障现象  原因分析  排除方法
1  低压系统不气密
原因:1.气囊破损或老化2.橡胶件 老化3.排气阀片损坏4.清净 罐破裂5.各卡箍未上紧
排除:检查引起该故障 的零部件,可修 复的修复,不可 修复的更换。
2  氧气瓶开关打开 时减压器与开关 连接处漏气
原因:1.套在减压器上的O型圈损坏或有杂物 2.减压器未拧紧
更换O型圈或清 洗、拧紧减压器
3  氧气瓶开关漏气
原因:1.开关轴上的O型圈损坏 2.  安全阀帽处的两个密封垫损 坏或安全阀帽未拧紧
排除:更换O型圈、密封垫 拧紧安全阀帽
4  高压系统漏气
原因:1.氧气瓶漏气2.瓶开关关闭 不严3.瓶开关漏气4.压力表 漏气5.密封圈损坏
排除:更换氧气瓶、更 换开关轴、更换 压力表、更换密 封圈
5  呼气阻力大
原因:1.气囊内呼气软管扭结2.呼 气管堵塞3.呼气管粘连
排除:1.将呼气软管理顺装好2.检查药 罐中的呼气管是 否堵塞3.检查清洗呼气阀
6  吸气阻力大
原因:1.吸气阀粘连2.减压器进出气孔堵塞
排除:1、清洗吸气阀2、 减压器检查维修
八、运输与储存
1、该仪器包装适用于汽车、火车、轮船等交通工具。搬运时防止剧烈震动和冲击,运输中要求防雨、防潮,严禁与有毒气体或具有腐蚀性物质及油类物质混装。
仪器放置在无雨雪侵入,空气流通,无有害物质及油类物质的干燥、清洁仓库中。
 九、开箱检查
用户收到本仪器应由专人进行开箱检查,首先检查包装箱是否完好,然后打开包装箱,按装箱单清点技术文件和配件是否齐全,若有不符请及时与供货方联系。
十、售后服务
1、在用户遵守产品的保管、安装、使用和运输规定的情况下,自发货之日起,一年内因产品质量问题而发生损坏、不能使用,我公司将为用户更换零部件和维修本产品。
2、提供零配件和产品维修服务。
3、高素质的服务队伍,坚持售前、售中、售后“三服务原则”。
